6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE 6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/ 2019 256 6.1.1.2 Dane techniczne 6 Zmieniacz pipet do SIPLACE CP14 Liczba garaży pipet 80 Liczb…
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
255
6.1.1.1 Opis
W tym zmieniaczu pipet znajdują się 4 magazynki, każdy po 20 stanowisk pipet.
Magazynki są zamocowane na wspólnej podstawie. Są centrowane za pomocą dwóch kołków
walcowych i ustalane 4 przyciskami. Dwa znaczniki na każdym magazynku umożliwiają dokładne
wyznaczanie pozycji. Prawidłowe osadzenie magazynków na korpusie zmieniacza pipet nadzo-
rowane jest mikrołącznikami, aby uniknąć kolizji głowicy montażowej z ewentualnie wystającym
magazynkiem. Wszystkie gniazda magazynków muszą być zajęte, ponieważ obwód bezpieczeń-
stwa zatrzymuje automat w razie braku lub nieprawidłowego zamocowania magazynków.
Na zainstalowanej stacji pipet można wydmuchiwać podzespoły z pipet głowicy SIPLACE CP14,
a pipety ściągać i wyrzucać.
6
6

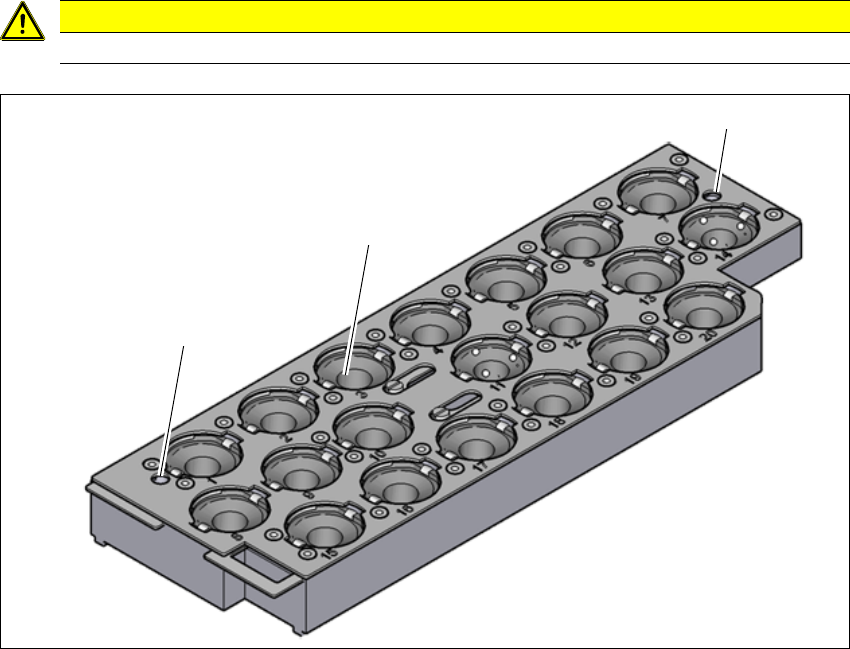

Rys. 6.1 - 2 Magazynek zmieniacza pipet do SIPLACE CP14
(1) 20 garaży do pipet 4xxx
(2) Znaczniki (widoczne tylko przy otwartej płytce ryglującej)
OSTROŻNIE
Stosować magazynek do SIPLACE CP14 tylko razem z SIPLACE CP14.
(1)
(2)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
256
6.1.1.2 Dane techniczne
6
Zmieniacz pipet do SIPLACE CP14
Liczba garaży pipet 80
Liczba magazynków pipet 4
Typy pipet 4xxx
Czas zmiany pipety ok. 2 sek. na pipetę
Przyłącze sprężonego powietrza 0,45 MPa (4,5 bar)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
257
6.1.1.3 Położenie zmieniacza pipet dla SIPLACE CP14
6
Rys. 6.1 - 3 Położenie zmieniacza pipet dla SIPLACE CP14 - przykład
(1) Stół wymienny na stanowisku 1
(2) Stół wymienny na stanowisku 2
(PPW) Zmieniacz pipet
(RB) Pojemnik zrzutowy
(PA) Strefa montażu
(GA) Portal
(2)
(1)
