6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE 6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/ 2019 266 6.1.2.4 Montaż W automat ach E by SIPLA CE zmieniacz e pipet zamoc owane są n a ram ie…
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
265
6.1.2.3 Położenie zmieniacza pipet do SIPLACE TH
6

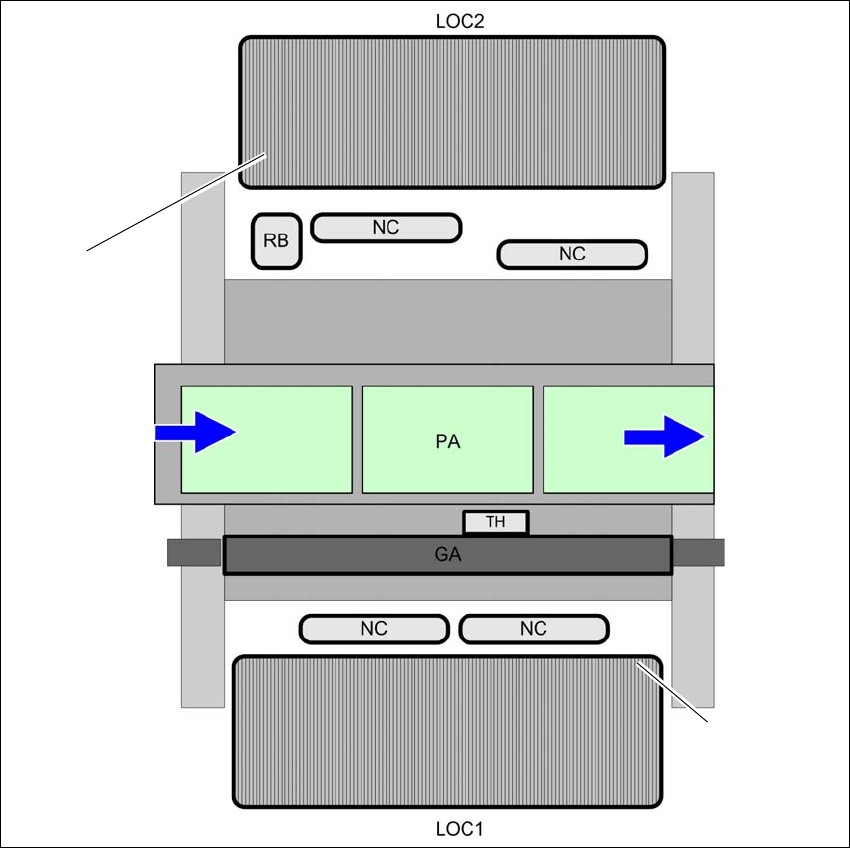

Rys. 6.1 - 8 Położenie zmieniacza pipet do SIPLACE TH - przykład
6
(1) Stół wymienny na stanowisku 1
(2) Stół wymienny na stanowisku 2
(PPW) Zmieniacz pipet
(RB) Pojemnik zrzutowy
(PA) Strefa montażu
(GA) Portal
(2)
(1)
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
266
6.1.2.4 Montaż
W automatach E by SIPLACE zmieniacze pipet zamocowane są na ramie maszyny.
6

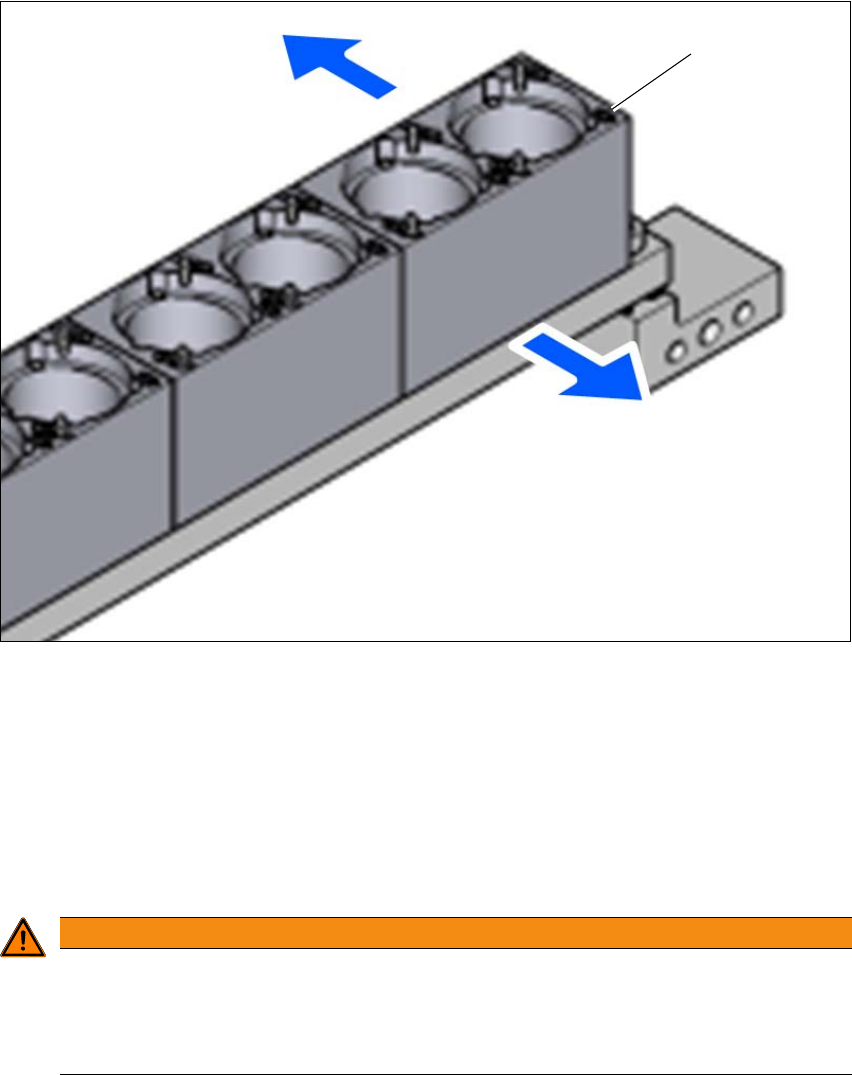

Rys. 6.1 - 9 Pozycja montażowa
(1) Otwór znacznikowy
(2) Strzałka wskazuje kierunek transportu płytek drukowanych
(3) Strona operatora
6
Ustaw zmieniacz pipet tak, aby otwór znacznikowy (poz. 1) był widziany przez operatora po
lewej stronie.
6
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
(1)
(3)
(2)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
267
6.1.2.5 Pojemnik zrzutowy na podzespoły do SIPLACE TH
W przypadku SIPLACE TH można zainstalować pojemnik zrzutowy na podzespoły. Jest on usy-
tuowany obok modułu Finepitch Vision.
6.1.2.6 Chwytaki i pipety specjalne
Automaty SIPLACE przetwarzają oprócz standardowych podzespołów SMT także podzespoły
wykonane w technologii montażu przewlekanego (Through Hole Technology) oraz podzespoły
OSC (Odd Shaped Components). ASM ciągle opracowuje równolegle specjalne pipety i chwytaki.
Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie
zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-
tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.
ASM oferuje do SIPLACE TH/SIPLACE PP mechaniczne chwytaki. Podzespoły, których po-
wierzchnia nie nadaje się do zasysania przez pipety, są odbierane i montowane przez chwytaki
mechaniczne. Są dostępne dwa wykonania chwytaków, które można podzielić na dwie grupy ze
względu na zasadę działania:
– chwytaki, które chwytają podzespoły na krawędziach zewnętrznych i
– chwytaki, które chwytają podzespoły na krawędzi wewnętrznej.
Informacje na temat pipet specjalnych i chwytaków można otrzymać w ASM. Odnośnie wykonania
magazynków specjalnych i chwytaków należy się również skontaktować się z firmą ASM.
