6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
280
6.1.4.3 Położenie zmieniacza pipet do SIPLACE CP6
6
Rys. 6.1 - 18 Położenie zmieniacza pipet do SIPLACE CP6 - przykład
(1) Stół wymienny na stanowisku 1
(2) Stół wymienny na stanowisku 2
(PPW) Zmieniacz pipet
(RB) Pojemnik zrzutowy
(PA) Strefa montażu
(GA) Portal
(2)
(1)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
281
6.1.4.4 Montaż
W automatach E by SIPLACE zmieniacze pipet zamocowane są na ramie maszyny.
6

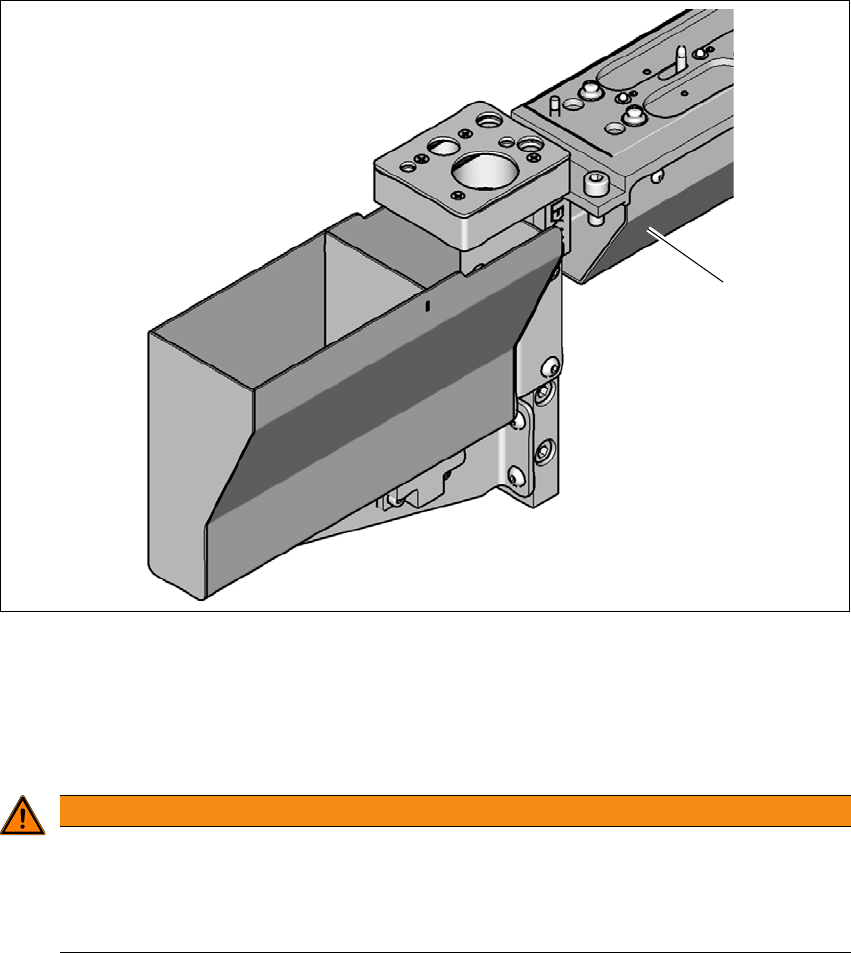

Rys. 6.1 - 19 Pozycja montażowa
(1) Skośna strona pokazuje w kierunku wciągu stołu wymiennego
Zmieniacz pipet należy ustawić tak, aby skośna strona była skierowana do zespołu wciągo-
wego stołu wymiennego.
6
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy konfiguracjach mieszanych!
Konfiguracje mieszane grożą kolizjami głowicy.
Dla każdej głowicy montażowej montować tylko odpowiedni zmieniacz pipet z maga-
zynkiem pipet przewidzianym dla danej głowicy montażowej.
(1)
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
282
6.1.4.5 Wskazówki dotyczące obsługi
Napełniając po raz pierwszy magazynek określonym typem pipet, zaznacz to w postaci na-
klejki.
6
Otwórz płytkę ryglującą i włóż pipety do garaży.
Zamknij płytkę ryglującą, aby pipety nie mogły wypadać z magazynków.
6
6
Programowanie zmieniacza pipet jest opisane w instrukcji eksploatacji SIPLACE Pro.
6.1.4.6 Wymiana magazynka
Naciśnij dźwignię (poz. 1 na rys. 6.1 - 5, strona 260), aby zwolnić magazynek z kulek przyci-
sków (poz. 5 na rys. 6.1 - 5, strona 260
). Unieś magazynek z podstawy.
6
WSKAZÓWKA
Napełniaj magazynki poza maszyną i wymieniaj zawsze tylko kompletne magazynki.
OSTROŻNIE
Napełnianie magazynków!
Przed napełnieniem maszyny upewnij się, że wszystkie pipety na głowicy montażo-
wej SIPLACE CP6 zostały odłożone do magazynków.
WSKAZÓWKA
Niebezpieczeństwo zakleszczenia!
Jeżeli podzespoły spadają na magazynki, istnieje niebezpieczeństwo zakleszczenia płyty
blokującej.
Unikaj upadania podzespołów na magazynki.
Dlatego regularnie czyść magazynki i wolne stanowiska.
OSTRZEŻENIE
Niebezpieczeństwo kolizji głowic przy wystającej dźwigni
Dźwignia wystająca nad magazynkiem (poz. 1 na rys. 6.1 - 5) może spowodować kolizję
z głowicą montażową.
Dopilnować, aby dźwignie nie wystawały ponad magazynki.
