6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE 6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/ 2019 284 6 Wciskaj magazynek równomiernie do dołu tak, aby kulki przyciskó w jednocześnie zat…
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.1 Zmieniacz pipet
283
6

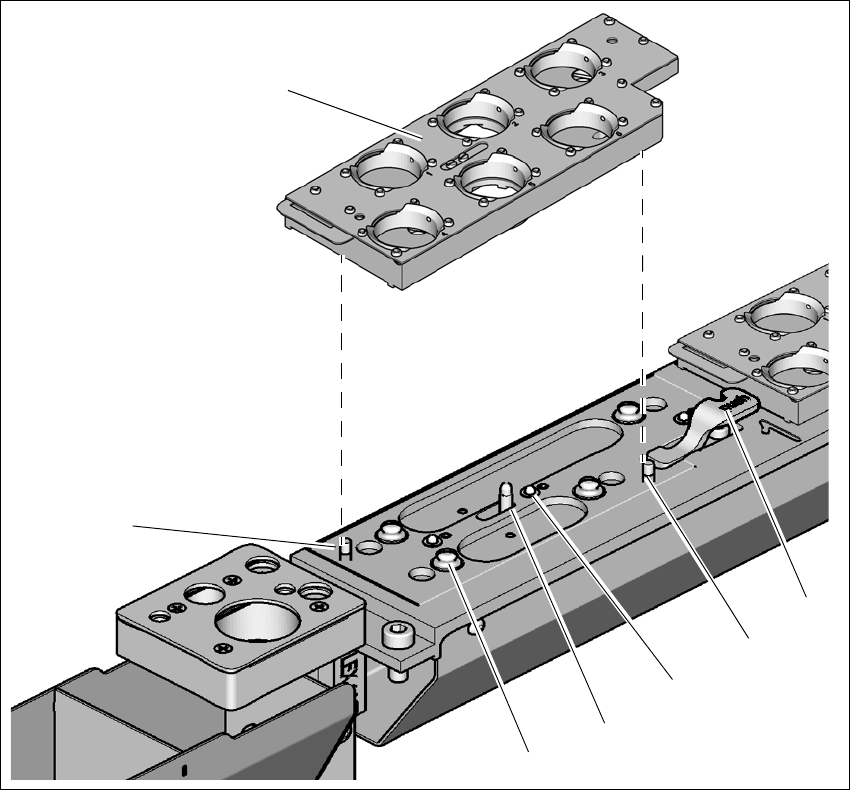

Rys. 6.1 - 20 Zmieniacz pipet do głowicy SIPLACE CP14 - wymiana magazynku
(1) Dźwignia do podnoszenia magazynka
(2) Kołek walcowy wsuwa się w otwór magazynka
(3) Kołki sprężyste (3 sztuki) do zwalniania mikrołącznika
(4) Kołek mechanizmu przesuwu, przesuwa płytkę ryglującą
(5) Kulka przycisku
(6) Kołek walcowy wsuwa się w podłużny otwór magazynka
(7) Magazynek
Połóż magazynek na kulkach przycisków (poz. 5 na rys. 6.1 - 5, strona 260).
(1)
(3)
(4)
(5)
(7)
(6)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.1 Zmieniacz pipet Od wersji oprogramowania SC 712.1 Wydanie 05/2019
284
6
Wciskaj magazynek równomiernie do dołu tak, aby kulki przycisków jednocześnie zatrzaski-
wały się we wszystkich przyciskach.
WSKAZÓWKA
6
Magazynek należy tak ustawić przed włożeniem, aby kołki centrujące (poz. 2 i 6 na
rys. 6.1 - 5, strona 260) mogły się przesuwać w otworze centrującym i w otworze po-
dłużnym.
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.2 Stacja obsługi (HMI) na stanowisku 2
285
6.2 Stacja obsługi (HMI) na stanowisku 2
Nr kat. 03113590Sxx Stacja obsługi (HMI), stanowisko 2
Do automatów z tylko jedną stacją obsługi (HMI) na stanowisku 1 można zainstalować dodatkową
stację obsługi na stanowisku 2.
6

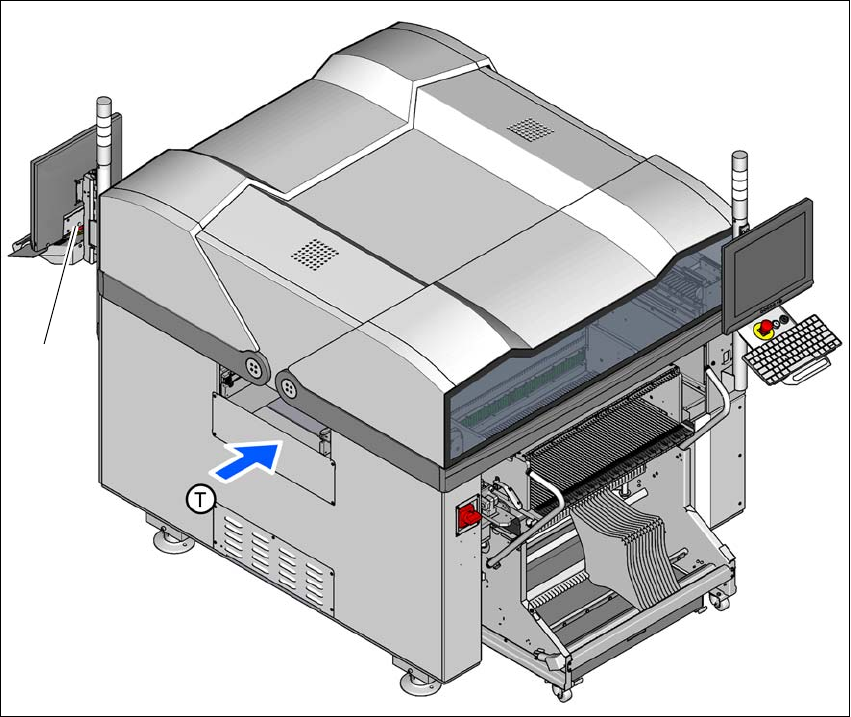

Rys. 6.2 - 1 Stacja obsługi (HMI) na stanowisku 2
(1) Stacja obsługi (HMI) na stanowisku 2
(T) Kierunek transportu płytek drukowanych
(1)
