Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.6 Opcja długi ch płytek drukowanych ( LBO) 299 6.6 Opcja długich płytek drukowanych (LBO) Opcja "Długie …
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.5 Stacjonarne kamery Od wersji oprogramowania SC 712.1 Wydanie 05/2019
298
6.5.2 Stacjonarna kamera podzespołów, typ 33 GigE
Nr kat. 03112784-xx Stacjonarna kamera podzespołów, typ 33 GigE
6.5.2.1 Budowa
6

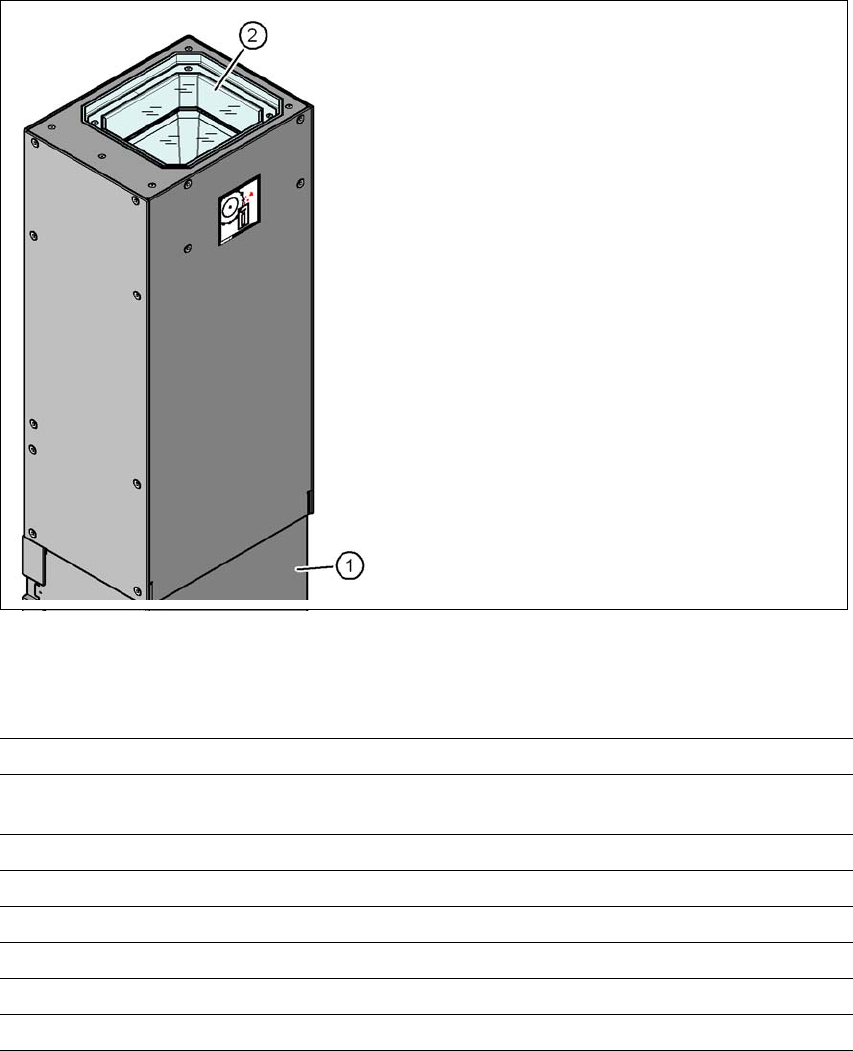

Rys. 6.5 - 2 Budowa stacjonarnej kamery podzespołów, P&P, typ 33 GigE
6.5.2.2 Dane techniczne
6
(1) Obudowa kamery ze zintegrowaną ka-
merą i wzmacniaczem kamery
(2) Szklana płyta - pod nią płaszczyzny
oświetlenia i układów optycznych
Wymiary podzespołu 1,0 mm x 0,5 mm do 55 mm x 45 mm
Gama podzespołów 0402, MELF, SO, PLCC, QFP, kondensatory elektrolityczne,
BGA
min. raster nóżek 0,3mm
min. szerokość nóżek 0,15mm
min. raster kulek 0,35mm
min. średnica kulek 0,2 mm
Pole widzenia 65 mmx50 mm
Typ oświetlenia Światło padające (6 swobodnie programowalnych płaszczyzn)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.6 Opcja długich płytek drukowanych (LBO)
299
6.6 Opcja długich płytek drukowanych (LBO)
Opcja "Długie płytki drukowane" umożliwia wykonanie płytek drukowanych wykraczających poza
długość podaną w specyfikacji. Konieczne nabycie licencji LBO.
Nr kat. 03108019-xx LBO E, 1030 prawa strona
Nr kat. 03110518-xx LBO E, 1200 prawa strona
Nr kat. 03110458-xx LBO E, 1030 lewa strona
Nr kat. 03110459-xx LBO E, 1200 lewa strona
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.7 Regulowany zacisk transportowy Od wersji oprogramowania SC 712.1 Wydanie 05/2019
300
6.7 Regulowany zacisk transportowy
Nr kat. 03123019-xx Regulowana szyna ogranicznikowa E
Regulowany zacisk transportowy przewidziany jest do Standard-E-Conveyor do maks. 460 x 460,
aby obsługiwać płytki obwodu drukowanego ze znacznikami w pobliżu krawędzi. Górne zaciski są
regulowane, dzięki czemu klient może je zamocować w dowolnym miejscu, aby uniknąć znaczni-
ków PD.
Tę opcję można zastosować w przypadku następujących numerów części przenośnika:
Nr kat. 03108391-xx Fixed Conveyor Rail Right E 6
Nr kat. 03110457-xx Fixed Conveyor Rail Left E 6
6

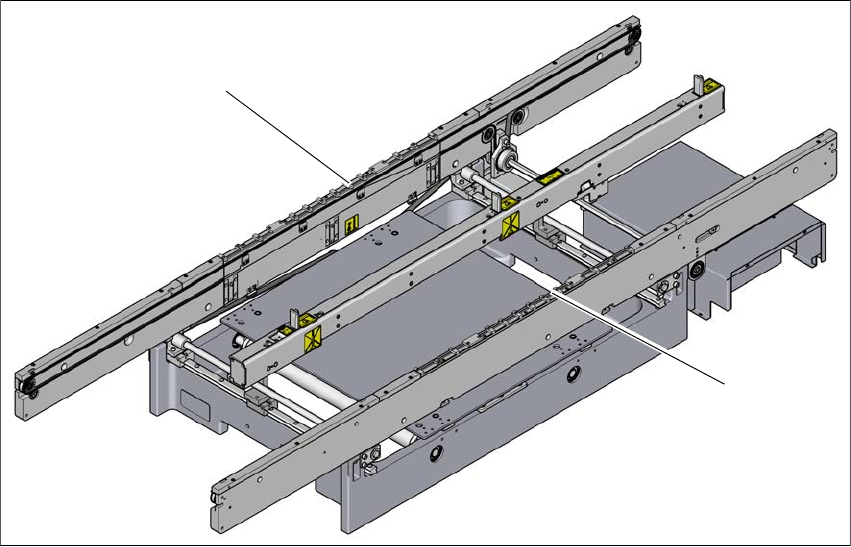

Rys. 6.7 - 1 Regulowany zacisk transportowy
(1) Regulowana szyna ogranicznikowa E
(1)
(1)
