6.8 SIPLACE Preparation Table E
Nr kat. 03112358-xx SIPLACE Preparation Table E
SIPLACE Preparation Table E może pomieścić maksymalnie 60 SIPLACE SmartFeeder 8 mm E
- z rolką pasa podzespołów (wielkość 7”, 10”, 13”, 15” i 17”). Przenośniki mogą zostać położone
od góry lub umieszczone na wyciągniętych profilach prowadzących. Dla każdego przenośnika na-
leży włożyć w szczelinę płyty prowadzącej kołek oporowy. SIPLACE Preparation Table E umoż-
liwia zamocowanie i usunięcie SIPLACE PowerAdaptor E (patrz rozdział 6.9 na stronie 303) bez
konieczności użycia narzędzi.
6

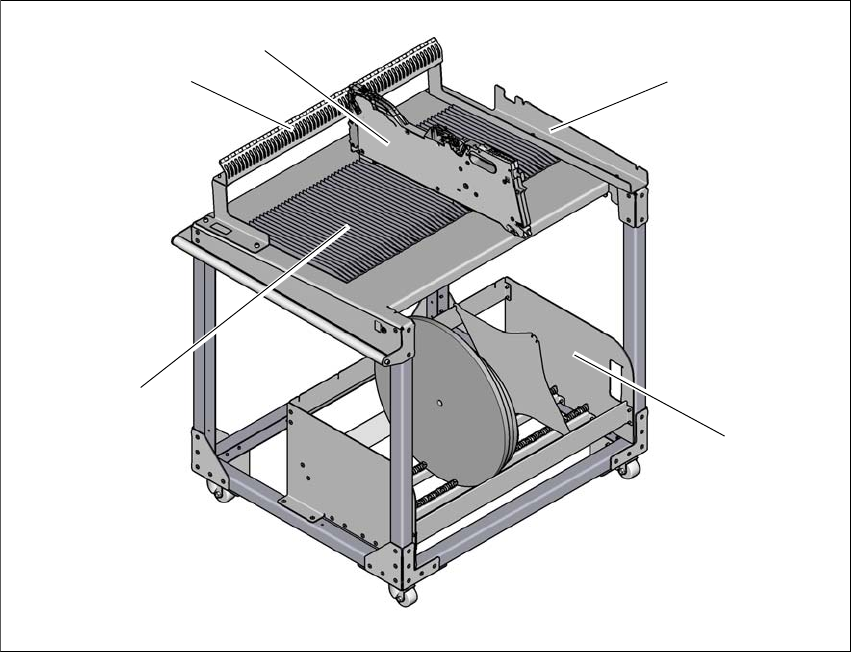

Rys. 6.8 - 1 SIPLACE Preparation Table E
(1) Profil prowadzący
(2) Jednostka spoczynkowa przenośnika
(3) E by SIPLACE
(4) Złącze montażowe dla SIPLACE Power Adapter E (opcjonalnie)
(5) Pojemnik na rolki pasów
(4)
(3)
(2)
(5)
(1)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.9 SIPLACE Power Adapter E
303
6.9 SIPLACE Power Adapter E
Nr kat. 03113102-xx SIPLACE Power Adapter E
SIPLACE Power Adapter E pozwala na użytkowanie SIPLACE SmartFeeder E poza automatem
i obszarem przezbrajania. SIPLACE Power Adapter E może być stosowany oddzielnie lub zostać
zamontowany na SIPLACE Preparation Table E (patrz rozdział 6.8 na stronie 302).
6

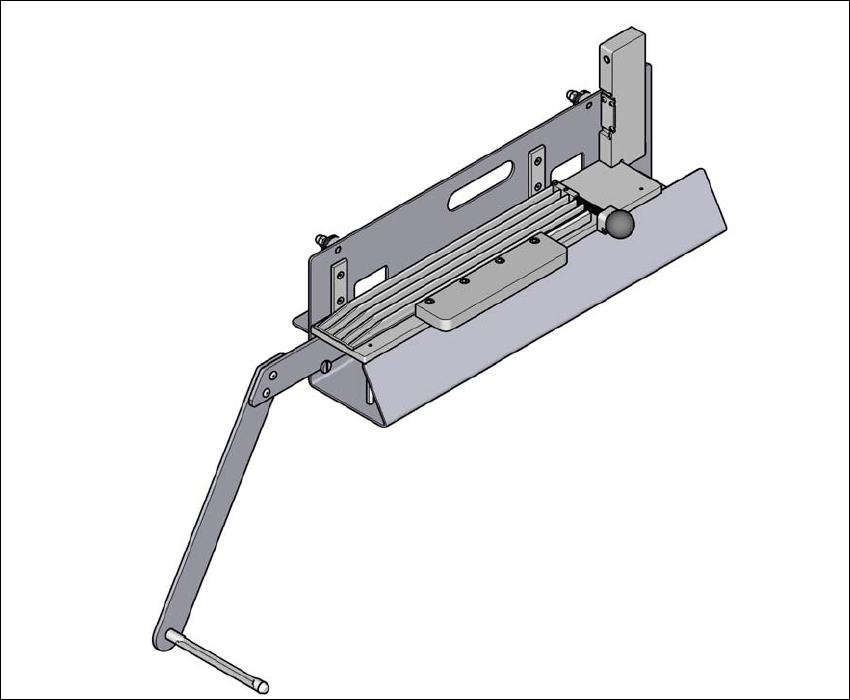

Rys. 6.9 - 1 SIPLACE Power Adapter E
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.9 SIPLACE Power Adapter E Od wersji oprogramowania SC 712.1 Wydanie 05/2019
304

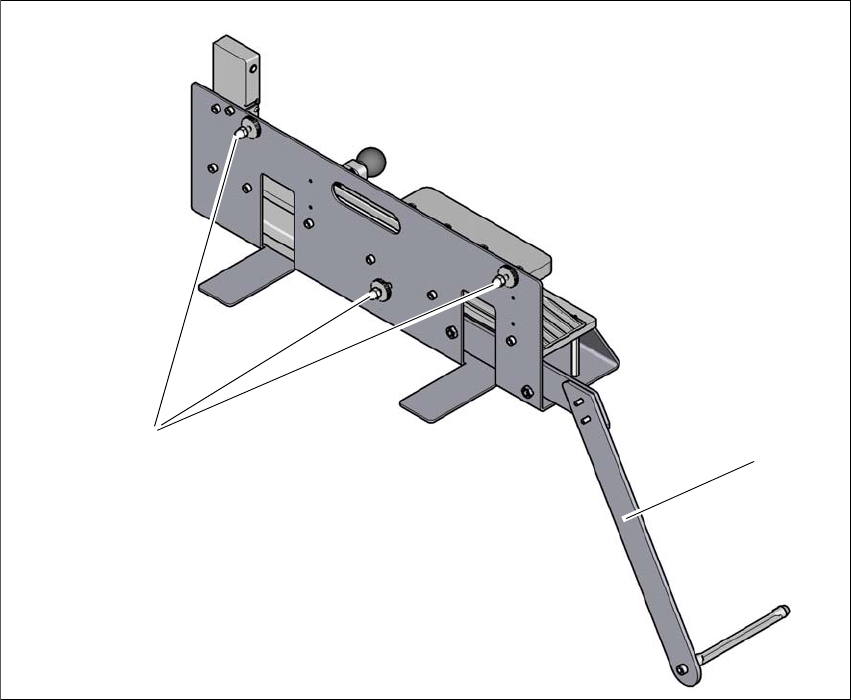

Rys. 6.9 - 2 Montaż SIPLACE Power Adapter E na SIPLACE Preparation Table E
Zamontować SIPLACE Power Adapter E za pomocą tych 3 funkcji ustalających (1) na stole
Preparation Table.
Uchwyt (2) rolki pasa może zostać usunięty podczas transportu lub jeżeli nie znajduje za-
stosowania. 6
(2)
(1)
