Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.9 SIPLACE Pow er Adapter E 305 6.9.1 Zastosowanie SIPL ACE Power Adapter E Rys. 6.9 - 3 Zastosowanie SIPLACE …
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.9 SIPLACE Power Adapter E Od wersji oprogramowania SC 712.1 Wydanie 05/2019
304
Rys. 6.9 - 2 Montaż SIPLACE Power Adapter E na SIPLACE Preparation Table E
Zamontować SIPLACE Power Adapter E za pomocą tych 3 funkcji ustalających (1) na stole
Preparation Table.
Uchwyt (2) rolki pasa może zostać usunięty podczas transportu lub jeżeli nie znajduje za-
stosowania. 6
(2)
(1)
Instrukcja eksploatacji E by SIPLACE 6 Rozszerzenia stacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 6.9 SIPLACE Power Adapter E
305
6.9.1 Zastosowanie SIPLACE Power Adapter E

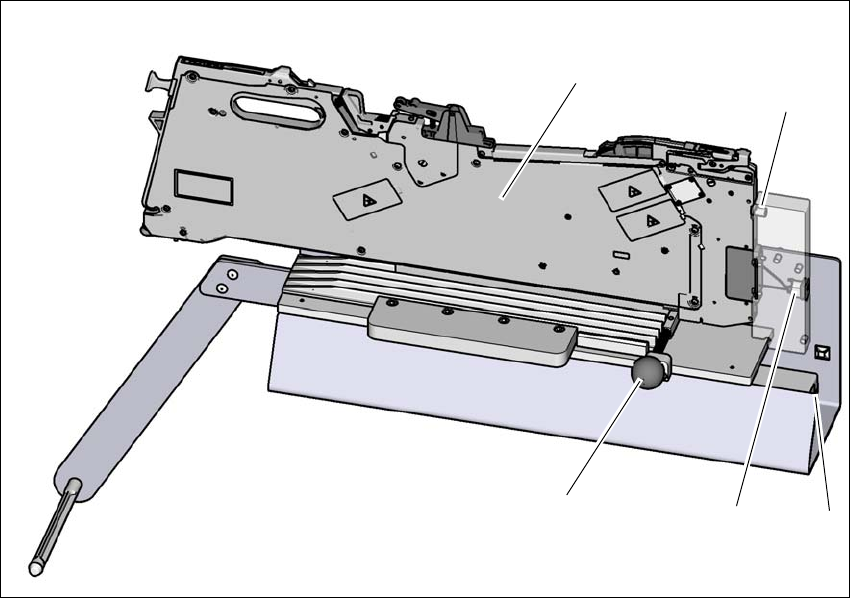

Rys. 6.9 - 3 Zastosowanie SIPLACE Power Adapter E
Pociągnij przycisk (1), jeżeli zakładasz SIPLACE SmartFeeder E (2) na SIPLACE Power
Adapter E.
Podczas zakładania pamiętaj, aby kołek (3) na SIPLACE SmartFeeder E znajdował się w tu-
lei prowadzącej SIPLACE Power Adapter E. 6
– Wejście sieciowe DC (4) należące do SIPLACE Power Adapter E.
– Wejście sieciowe AC (5) należące do SIPLACE Power Adapter E.
Jeżeli SIPLACE SmartFeeder E jest prawidłowo osadzony, zwolnij przycisk, aby odblokować
SIPLACE SmartFeeder E.
Aby zdjąć SIPLACE SmartFeeder E z SIPLACE Power Adapter E, należy pociągnąć przy-
cisk, aby odblokować SIPLACE SmartFeeder E i usunąć SIPLACE SmartFeeder E.
SIPLACE Power Adapter E dostarczany jest z 2 kablami sieciowymi umożliwiającymi przyłącze-
nie do gniazda naściennego. Należy dobrać w zależności od rodzaju gniazda wtykowego naścien-
nego w Twoim regionie odpowiedni kabel sieciowy.
(3)
(1)
(4)
(5)
(2)
6 Rozszerzenia stacji Instrukcja eksploatacji E by SIPLACE
6.10 Zewnętrzny zasilacz PowerSupply COT E Od wersji oprogramowania SC 712.1 Wydanie 05/2019
306
6.10 Zewnętrzny zasilacz PowerSupply COT E
Nr kat. 00288211 Zewnętrzny zasilacz PowerSupply COT E
6

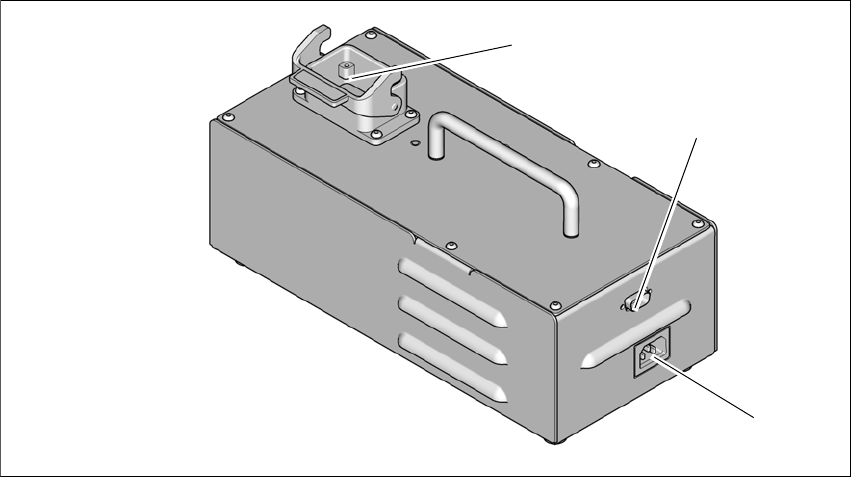

Rys. 6.10 - 1 Zewnętrzny zasilacz PowerSupply COT E
(1) Przyłącze Harting
(2) Przyłącze D-Sub
(3) Przyłącze sieciowe
Przyłącze Harting
Zasilacz PowerSupply COT E posiada przez wtyk Harting wyjście 25V 10A do stołu wymiennego
serii E (urządzenie wciągające). Przez to przyłącze możliwa jest również wymiana danych, co
umożliwia komunikację z przenośnikami na stole wymiennym.
Przyłącze D-Sub
Wtyk D-Sub stosowany przyłączania do Setup Center przez kabel magistrali CAN-Bus. Dzięki
temu operator może zaprogramować i skonfigurować przenośniki na stole wymiennym z oddalo-
nego miejsca (nie na automacie montażowym).
Przyłącze sieciowe
Moduł dostarczany jest z 2 kablami sieciowymi do podłączenia do gniazda wtykowego naścien-
nego. Należy dobrać w zależności od rodzaju gniazda wtykowego naściennego w Twoim regionie
odpowiedni kabel sieciowy. W przypadku przyłącza prądu przemiennego możliwe są różne napię-
cia i częstotliwości (100-240 VAC, 50-60 Hz).
Po włączeniu modułu zapala się zielona LED na pokrywie modułu.
(3)
(2)
(1)
