Instrukcja eksploatacji E by SIPLACE 2 Bezpieczeństwo eksploatac ji Od wersji oprogramowania SC 712. 1 Wydanie 05/2019 2.2 Tabliczki o strzegawcze 67 2.2.10 Tabliczka ostrzegawc za na stole wymiennym 2 Rys. 2.2 - 17 Tabl…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji E by SIPLACE
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania SC 712.1 Wydanie 05/2019
66
2.2.9.1 Tabliczka ostrzegawcza "Wrażliwe profile boczne"
2
Nr kat. 03110412-01 (1 szt. przy każdym transportowym profilu bocznym i obszarze montażu)
Wrażliwe profile boczne!
Profile boczne są bardzo wrażliwe i nie wolno ich pod żadnym
pozorem przesuwać bez uprzedniego zwolnienia hamulców.
Skutkiem mogą być nieodwracalne szkody na profilach bocz-
nych.
Instrukcja eksploatacji E by SIPLACE 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 2.2 Tabliczki ostrzegawcze
67
2.2.10 Tabliczka ostrzegawcza na stole wymiennym
2

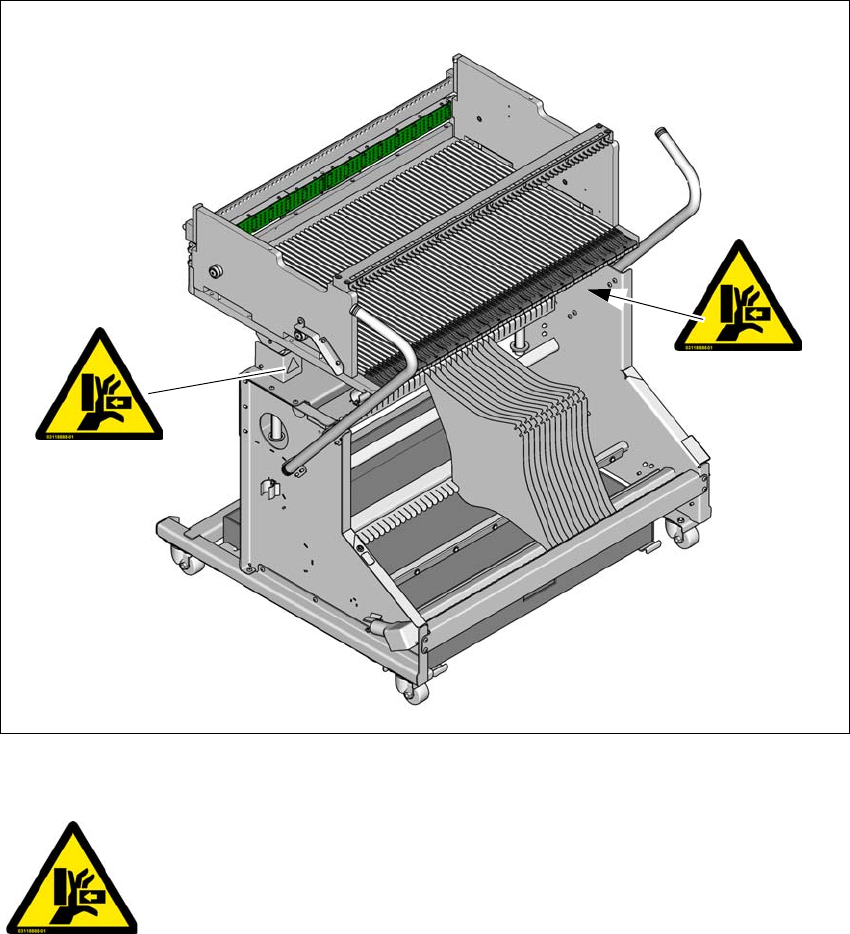

Rys. 2.2 - 17 Tabliczki ostrzegawcze na stole wymiennym
Na rys. 2.2 - 17, strona 67, tabliczka Niebezpieczeństwo zmiażdżenia rąk, nr art. 03118888-01 (1
tabliczka po lewej stronie i 1 tabliczka po prawej stronie).
Zmiażdżenie ręki
Zmiażdżenie ręki
2
NIEBEZPIECZEŃSTWO ZMIAŻDŻENIA RĄK!
Przy podnoszeniu i opuszczaniu stołu wymiennego istnieje niebezpieczeń-
stwo zmiażdżenia rąk.
Należy zachować ostrożność przy podnoszeniu i opuszczaniu stołu wy-
miennego.
Przestrzegać opisu w Rozdział 4.4 na stronie 196.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji E by SIPLACE
2.3 Klasyfikacja systemu optycznego Od wersji oprogramowania SC 712.1 Wydanie 05/2019
68
2.3 Klasyfikacja systemu optycznego
2.3.1 Klasyfikacja całej maszyny
2
2.3.2 Klasyfikacja laserów
Poniższe moduły przyporządkowane są do klasy lasera 2:
– Czujnik podzespołów na SIPLACE CP14
2.3.3 Klasyfikacja układów optycznych
2
Gotowa do eksploatacji maszyna został zaklasyfikowana jako klasa lasera 2.
Klasy lasera zostały określone zgodnie z IEC 60825-1:2014.
WSKAZÓWKA
W systemie oświetlenia kamery zamontowane są jasne diody LED. Są one zaklasyfiko-
wane zgodnie z normą IEC 62741:2006 w grupie ryzyka 1.
Nie patrz bezpośrednio w wiązkę lasera!
