2.7.4.3 Opis funkcji pętli ZATRZYMANIA AWARYJNEGO
Uruchomienie i praca automatu wymagają spełnienia następujących warunków.
– Wszystkie stoły wymienne muszą być przystawione i podłączone.
– Wszystkie kołpaki ochronne muszą być zamknięte.
– Oba przyciski wyłączników awaryjnych muszą być odblokowane.
– Musi być osiągnięte minimalne ciśnienie robocze.
– Aby sygnał startowy przycisku "Start" mógł włączyć przekaźnik bezpieczeństwa i urzą-
dzenia zabezpieczające, musi być włączona funkcja udostępnienia oprogramowania
("Control ON").
Jeżeli teraz zostanie wciśnięty przycisk Start, uruchamia się wyłącznik bezpieczeństwa
(CSB) i maszyna jest gotowa do pracy.
Instrukcja eksploatacji E by SIPLACE 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 2.7 Urządzenia zabezpieczające
87
2
Rys. 2.7 - 6 Pętla ZATRZYMANIA AWARYJNEGO dla E by SIPLACE
Przycisk Start wciśnięty
Nie
Nie
Tak
Nie
Nie
Tak
Tak
2
Aktywny
wyłącznik bezpieczeństwa nie
Napięcie
Oś Y 0 V-
Oś X 0 V-
Oś gwiazdowa 0 V-
Oś DP 42 V-
Oś Z (CP) 42 V-
Oś Z (TH) 42 V-
Aktywny
Transport POD nie
Stół podnośny nie
Zacisk POD nie
Regulacja szerokości nie
Urządzenie do odcinania pustej taśmynie
Wciąg wózka wymiennego tak
Tak
Sprężone powietrze
min. 0,5 MPa
(5,0 bar)?
Wciśnięty przycisk
ZATRZYMANIA AWARYJ-
- kołpak ochronny otwarty?
Przerwana pętla ZATRZY-
MANIA AWARYJNEGO
do stołu
wymiennego?
2
Aktywny
wyłącznik bezpieczeństwa tak
Napięcie
Oś Y 300 V-
Oś X 300 V-
Oś gwiazdowa 160 V-
Oś DP 42 V-
Oś Z (CP) 42 V-
Oś Z (TH) 160 V-
Aktywny
Transport POD tak
Stół podnośny tak
Zacisk POD tak
Regulacja szerokości tak
Urządzenie do odcinania pustej taśmytak
Wciąg wózka wymiennego tak
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji E by SIPLACE
2.7 Urządzenia zabezpieczające Od wersji oprogramowania SC 712.1 Wydanie 05/2019
88
2.7.5 Ochrona przed dotknięciem (Dummy Feeder E)
2.7.5.1 Ochrona przed dotknięciem (Dummy Feeder E) na stanowiskach
Ochronę przed dotknięciem należy stosować, gdy pomiędzy modułami doprowadzającymi na
stole na podzespoły znajduje się szczelina.
Ochronę przed dotknięciem należy włożyć do szczeliny pomiędzy modułami doprowadzają-
cymi.
Osłonę przed dotknięciem należy wsunąć tak, aby dotykała szyny oporowej, zaś jej tylna
strona przebiegała równolegle do pozostałych modułów doprowadzających.
2

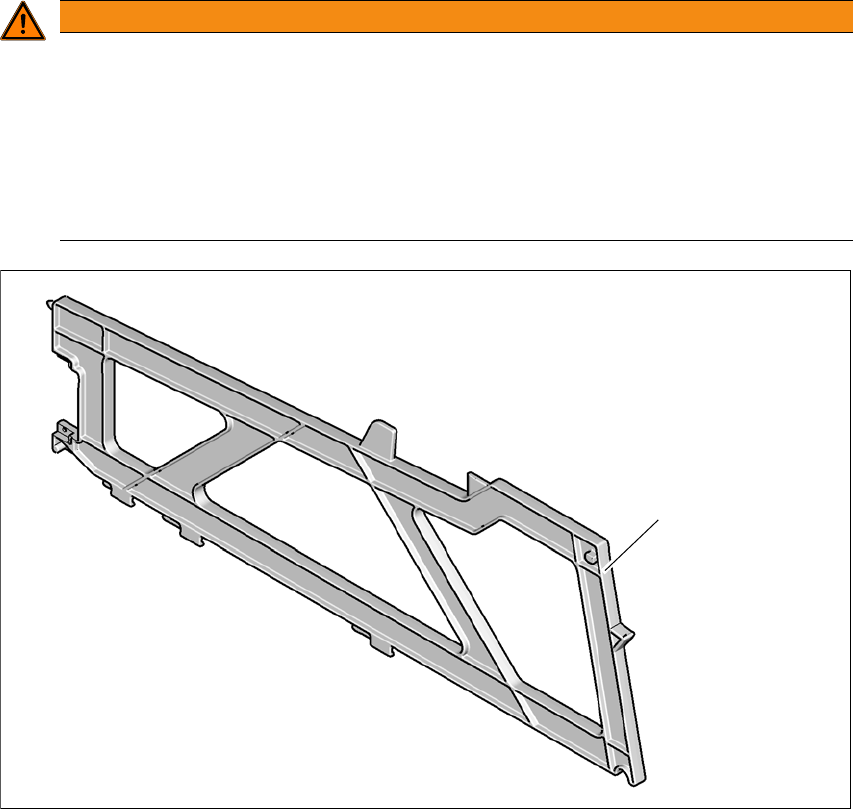

Rys. 2.7 - 7 Dummy Feeder E na stanowiskach przy stole
(1) Dummy Feeder E by SIPLACE, nr artykułu 03113786-xx
OSTRZEŻENIE
Eksploatacja
Bezpieczeństwo eksploatacji przez obłożenie każdego drugiego stanowiska!
Bezpieczeństwo pracy stałego lub wymiennego stołu E by SIPLACE jest zapewnione wte-
dy, gdy przynajmniej co drugie wolne stanowisko jest obsadzone modułem doprowadza-
jącym albo posiada ochronę przed dotknięciem (Dummy-Feeder).
Również przy konfiguracji ręcznych wsporników tacek lub automatycznego zmienia-
cza tacek należy każde drugie wolne stanowisko wyposażyć w ochronę przed do-
tknięciem (Dummy Feeder).
(1)
