2 Bezpieczeństwo eksploatacji Inst rukcja eksploatacji E by SIPLA CE 2.8 Napięcia szczątkowe i czasy rozładowania w automacie Od wers ji oprogramow ania SC 712.1 Wydanie 05/2019 90 2 Rys. 2.8 - 1 Umiejscowienie wyłącznik…
Instrukcja eksploatacji E by SIPLACE 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 2.8 Napięcia szczątkowe i czasy rozładowania w automacie
89
2.8 Napięcia szczątkowe i czasy rozładowania w automacie
2
2
ZAGROŻENIE
Zagrożenie spowodowane napięciem elektrycznym!
Automat zasilany jest napięciem od 3 x 200 V~ do 3 x 415 V~.
Części urządzenia przewodzą więc napięcia grożące śmiercią - nawet przy wyłączonym
wyłączniku głównym.
Nieprawidłowe obchodzenie się z automatem może doprowadzić do śmierci lub ciężkiego
uszkodzenia ciała, a także do znacznych szkód materialnych.
Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom
i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-
pisów krajowych.
Pokrywy zasilania elektrycznego mogą być otwierane tylko przez odpowiednio wy-
kwalifikowany personel.
OSTROŻNIE
Utrata danych!
Aby uniknąć utraty danych, wyłączaj automat - z wyjątkiem sytuacji awaryjnych - dopiero
po spełnieniu następujących kryteriów:
– Automat zakończył przesyłanie danych o maszynie, uzbrojeniu i użytkownikach.
– Automat zakończył uzbrajanie płytek drukowanych.
– Automat zakończył fazę osiągania obrotów nominalnych.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji E by SIPLACE
2.8 Napięcia szczątkowe i czasy rozładowania w automacie Od wersji oprogramowania SC 712.1 Wydanie 05/2019
90
2

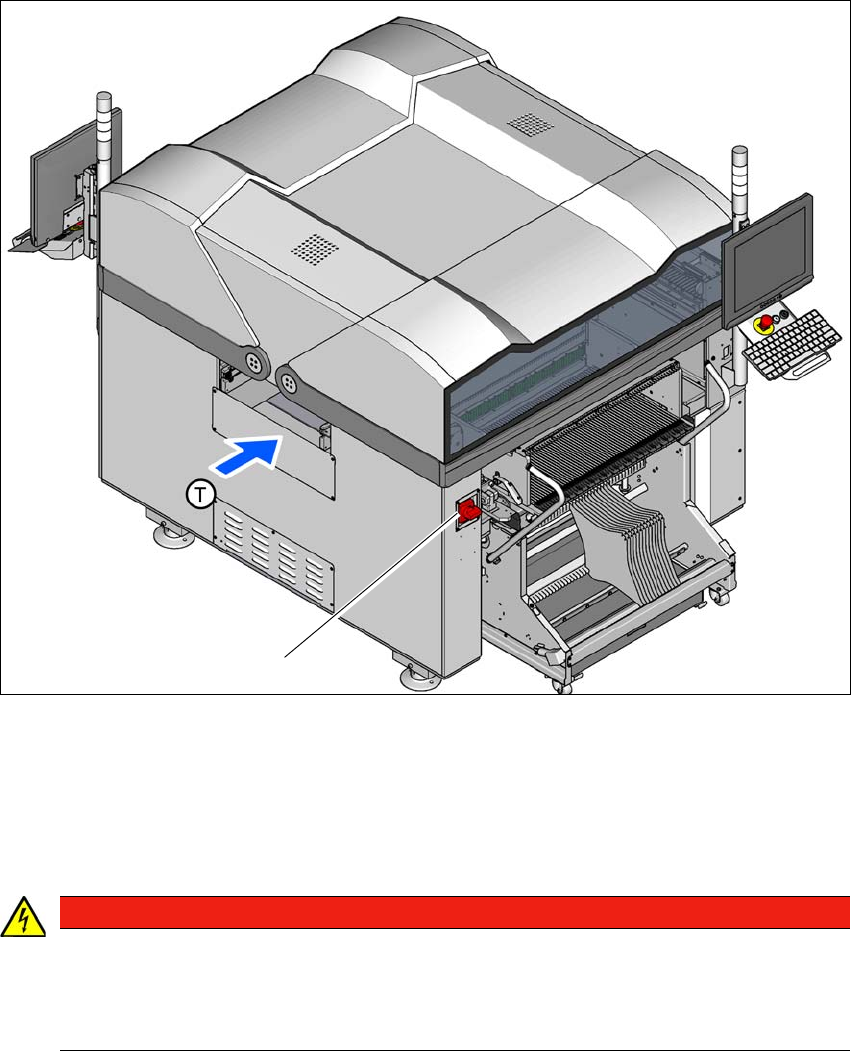

Rys. 2.8 - 1 Umiejscowienie wyłącznika głównego
(1) Wyłącznik główny
2.8.1 Automat wyłączony wyłącznikiem głównym
2
(1)
ZAGROŻENIE
Niebezpieczne napięcia na wyłączniku głównym po wyłączeniu automatu
Zaciski wejściowe wyłącznika głównego przewodzą niebezpieczne napięcia po wyłącze-
niu automatu za pomocą wyłącznika głównego.
Nigdy nie otwierać pokrywy przy wyłączniku głównym.
Instrukcja eksploatacji E by SIPLACE 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 2.8 Napięcia szczątkowe i czasy rozładowania w automacie
91
2.8.1.1 Napięcia resztkowe i czasy rozładunku po wyłączeniu wyłącznika głównego
2
Rys. 2.8 - 2 Przegląd jednostki zasilania elektrycznego
(1) Bezpieczniki
(2) Zaciski wejściowe sieci
(3) Przyłącze do jednostki bezpieczeństwa
(4) Wyłącznik bezpieczeństwa (za pokrywą)
(5) Moduł kondensatora
ZAGROŻENIE
Niebezpieczne napięcia na wyłączniku bezpieczeństwa po wyłączeniu automatu
Po wyłączeniu automatu wyłącznikiem głównym
poz.
4 – il. 2.8 - 2 różne komponenty (np.
kondensatory) na jednostce zasilania elektrycznego mogą przez ok. 5 minut przewodzić
niebezpieczne napięcia. Osłonięty wyłącznik bezpieczeństwa znajduje się za pokrywą.
Nigdy nie otwierać pokrywy wyłącznika bezpieczeństwa poz. 4 - rys. 2.8 - 2.
(2)
(1)
(3)
(4)
(5)
