2.8.1.2 Wyłącznik główny wyłączony - zaciski automatu odłączone od sieci
Automat nie będzie zasilany prądem elektrycznym, pomijając niewielkie napięcia resztkowe w
.jednostce zasilania elektrycznego.
2.8.2 Napięcia resztkowe i czasy rozładunku po naciśnięciu przycisku ZATRZYMANIA
AWARYJNEGO
Jeżeli przycisk ZATRZYMANIA AWARYJNEGO zostanie wciśnięty lub automat zostanie wyłą-
czony, wówczas napięcie obwodu pośredniego wynoszące 300 VDC dla osi portalu i napięcie ob-
wodu pośredniego wynoszące 160 VDC dla osi gwiazdowej zostanie w bardzo krótkim czasie
zmniejszone na poziom niegroźnych napięć resztkowych.
2
Instrukcja eksploatacji E by SIPLACE 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania SC 712.1 Wydanie 05/2019 2.9 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia
93
2.9 Odcinanie dopływu sprężonego powietrza i redukcja
ciśnienia
Ciśnienie robocze automatu jest ustawione na stałe na 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Poło-
żenie zespołu pneumatycznego przedstawia poz. 1 na rys. 2.9 - 1, strona 94). Zasilanie sprężo-
nym powietrzem do automatu może zostać przerwane przy użyciu zaworu odcinającego (poz. 2
na rys. 2.9 - 1, strona 94).
Należy odblokować i otworzyć pokrywę.
Zdjąć osłonę (patrz rys. 2.9 - 1, strona 94).
Dźwignię kurka odcinającego (poz. 5 na rys. 2.9 - 1, strona 94) przełączyć z położenia pio-
nowego w poziome.
Obserwować manometr ciśnienia roboczego (poz. 2+3 na rys. 2.9 - 1, strona 94). Przy włą-
czonym automacie redukcja ciśnienia do 0 MPa (0 bar) następuje w ciągu 1 minuty.
2
OSTROŻNIE
Przerwanie dopływu sprężonego powietrza!
Przy włączonej maszynie przerwij dopływ sprężonego powietrza zaworem odcinają-
cym najwyżej na 30 minut.
Jeżeli system powietrza sprężonego ma zostać wyłączony na dłuższy czas, aby
przeprowadzić prace konserwacyjne lub serwisowe, należy wyłączyć automat wy-
łącznikiem głównym i odłączyć od napięcia.
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji E by SIPLACE
2.9 Odcinanie dopływu sprężonego powietrza i redukcja ciśnienia Od wersji oprogramowania SC 712.1 Wydanie 05/2019
94
2

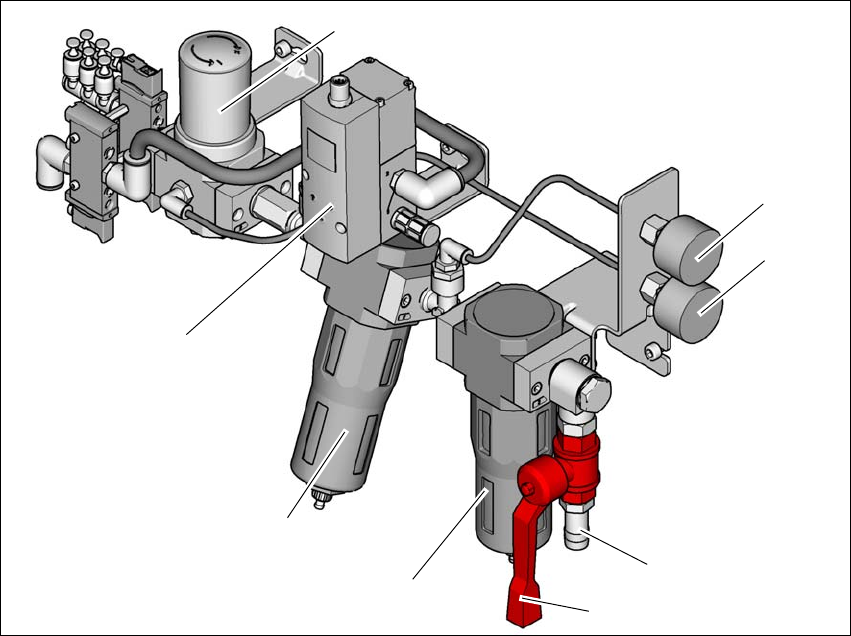

Rys. 2.9 - 1 Agregat sprężonego powietrza automatu
(1) Regulator do udostępniania regulowanego źródła powietrza dla urządzenia do odcinania
pasów, zmieniacza pipet i stołu na podzespoły
(2) Ciśnieniomierz do ciśnienia wejściowego
Ciśnienie zadane: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (zakres wskazań: 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometr pokazuje ciśnienie regulatora (poz.1),
Ciśnienie docelowe: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (zakres wskazań 0 - 0,6 MPa, 0 - 6 bar)
(4) Przyłącze sprężonego powietrza
(5) Kurek odcinający w pozycji "OTW."
(6) Wstępny filtr dokładnego oczyszczania z wkładem filtra 5 w celu uzyskania jakości powietrza
wyjściowego
ISO8573-1:2010 [2:7:3]
(7) Wtórny filtr węglowy w celu uzyskania jakości powietrza wyjściowego ISO8573-1:2010 [1:4:1]
(8) Zawór proporcjonalny: Wejście (0,0 - 1,0 MPa, 0 - 10,0 bar) i wyjście (0,46 - 0,5 MPa, 4,6 -
5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
