99
a、网带弯曲或缠绕。特别是检查网带接合夹和网带张紧处。如果网
带已拉伸，用尖嘴钳从网带上取下主链节。
检查确认可调节轨道的底部与网带之间的间隙，特别是当移动的可调
节轨道直接在网带支撑杆上方时。如果 1800 或 1900 型的网带与中心架下
的轨道摩擦，可以调节中心架的高度：拧松四个安装螺钉，升高中心架，
重新拧紧螺钉。
b、链轮齿或链条过润滑会引起“发粘”。如果润滑油进入链轮中的
oilite（青铜）轴承，应将链轮拆下并清洗。
c、磨损的链轮齿、轴承或轴肩螺钉。
轮齿磨损或断裂的链轮、磨损的轴承或轴肩螺钉应予以更换。
100
d、参见“标准和可选设备操作指南”一章
第
VI
部分，第
59
页
，进
行电动机转速控制器的过载电流限值设定。
E、电动机转速控制器
1、从“窗口”（Window）菜单选择“控制区设置”（C
hannel Setup）。检
查确认 PV 为零，输出为 100％。
2、在电动机转速控制器上（安装在电气面板上），测量“A＋”和“A
－”端子之间的直流输出电压。该电压应为约 70V。如果是 0V，然
后测量“L1”和“L2”端子之间的交流电压。该电压应为约 230V。
还应测量“SIG”和“COM”端子之间的信号电压。
100％输出时应为直流＋5.00V。如果交流电压或信号电压为零（0V），
然后检查电动机转速控制器的接线。
（
参见主电气配线示意图
）
101
可调节输送带（EHC）和网带直流电动机控制器调节
本节规定电气面板上的回流炉可调节输送带（EHC）和网带系统的电动机控制器的校准程序。（CP＃4491）
应在回流炉已接通电源，可调节输送带（EHC）和网带系统的计算机控制已建立之后，执行本校准程序。
应按以下顺序执行校准：
1、 最低（MIN）速度微调电位计调节。
2、 最高（MAX）速度微调电位计调节。
3、 电流限值调节。
在开始所有调节之前，检查确认控制器上的“ACCEL”微调电位计转至 1 点钟位置，“IR”微调电位计
转至 10 点钟位置，“CL”微调电位计转至 12 点钟位置（参见
图
15）。

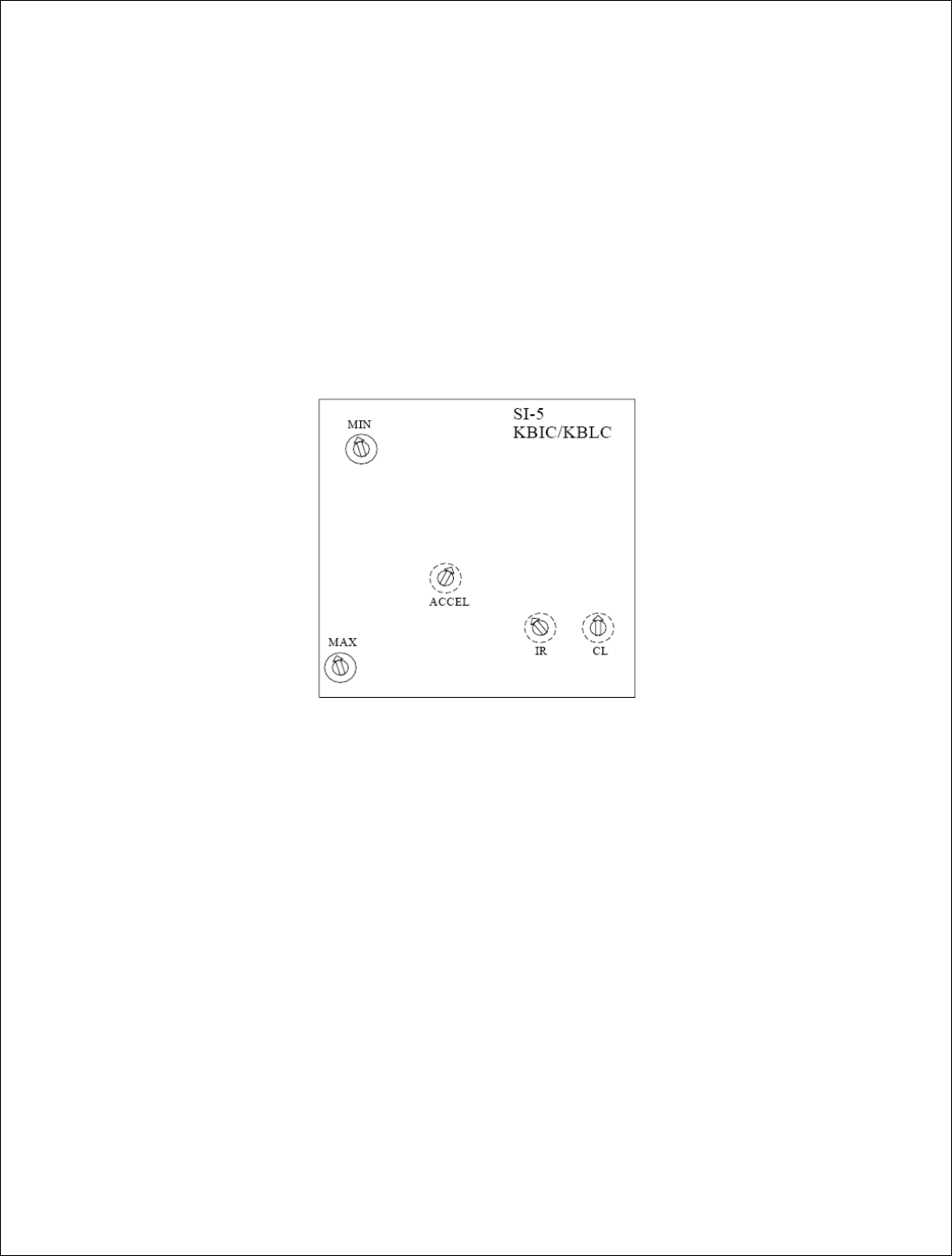

电动机转速控制器
图
15
I、 最低速度调节。
A、 调节最高和最低速度微调电位计至最大设定值（顺时针满转），并调节电流限值微调电位
计（CL）至其调节范围的中间值（12 点钟位置）。
B、 设定可调节轨道宽度至样板宽度。（模板、边缘宽度板，等…）
C、 确认电动机控制器已接通电源。
D、 在软件应用程序中，将计算机控制速度的设定值置为 0 厘米/分钟。（零功率）
E、 观察输送带系统，注意系统中的任何移动。
F、 如果输送带系统在移动，沿逆时针方向缓慢调节最低速度微调电位计，直至输送带系统停
止移动。
G、 在软件应用程序中，将计算机控制速度的设定值置为 19 厘米/分钟。（～10％功率）
H、 观察输送带系统，检查系统中的移动。
I、 如果输送带系统未移动，沿顺时针方向缓慢调节最低速度微调电位计，直至输送带系统开
始移动。
J、 必要时重复以上步骤。
