146 D ．重新连接冷却盘 • 在 6 个星期和季度维护过程中， 在将冷却盘放 回原位时， 应清除固定器和 O 形圈 （ 图 17 ）上 的 助焊剂。 请记住 ：应 仅 用变性酒精清洗 O 形圈。 • 第一个冷却盘 清洗后， 检查标有 “ B ” 的冷却盘有无 助焊剂堆积， 必要时予以清除。 按顺 序依次 检查和清洗冷却盘，直到所有冷却盘均无助焊剂堆积 。如果所有冷却盘均无助焊剂堆积，并且 不需要清洗，则认为检查完毕。 • 重新安装冷…
145
•
断开接头连接后，推动固定夹到“上”（up）位置（
图
15）。
• 逐个拆下并检查冷却盘。如果盘中有在自动清洗过程中未熔化的助焊剂堆积，则需要手动清洗冷却
盘。
• 首先拆下固定器 O 形圈。仅用变性酒精清洗 O 形圈并晾置在一旁。
• 冷却盘（
图
16）为简单的矩形，可以刮擦清洗，或使用常用于去除助焊剂的化学用剂。参考“其它
材料”。
• 冷却盘清洗后，可以放回至 Gen－9 助焊剂收集箱中。
• 冷却盘编号 A、B 和 C，应按照对应编号将其放回歧管槽中。小心：将冷却盘放入槽中之前，检查
确认冷却盘的固定器 O 形圈（
图
16）到位，并且没有损坏。
所需工具/个人保护装备：
1、 耐用的非金属刮擦工具
其它材料：
1、 VIGON RC 101 助焊剂去除剂
2、 变性酒精：仅用于 O 形圈，不得用在炉膛或 Gen－9 助焊剂收集箱中。
图
15
处于“上”位置
的固定夹
固定器 O 形圈
图
16
冷却盘
千万小心
不要使用酒精清洗
冷却盘或回流炉通道
由于 Gen－9 助焊剂收集箱和冷却盘
可能还是热的，处理时应小心。
146
D．重新连接冷却盘
• 在 6 个星期和季度维护过程中，在将冷却盘放回原位时，应清除固定器和 O 形圈（
图
17）上的
助焊剂。请记住：应仅用变性酒精清洗 O 形圈。
• 第一个冷却盘清洗后，检查标有“B”的冷却盘有无助焊剂堆积，必要时予以清除。按顺序依次
检查和清洗冷却盘，直到所有冷却盘均无助焊剂堆积。如果所有冷却盘均无助焊剂堆积，并且
不需要清洗，则认为检查完毕。
• 重新安装冷却盘并置于正确的槽中心后，将固定夹推至关闭位置。如果所需力很小，则将固定
夹升至半开位置。松开锁紧螺母，调节夹紧螺钉（
图
18），伸长螺钉并拧紧锁紧螺母。重复该
过程，直至固定夹牢固地卡入关闭位置。
• 注意：检查所有水管有无泄漏或潜在损坏。按需要予以更换。
所需工具/个人保护装备：
1、 小号的可调扳手
其它材料：
1、 变性酒精：仅用于 O 形圈，不得用在炉膛或 Gen－9 助焊剂收集箱中。

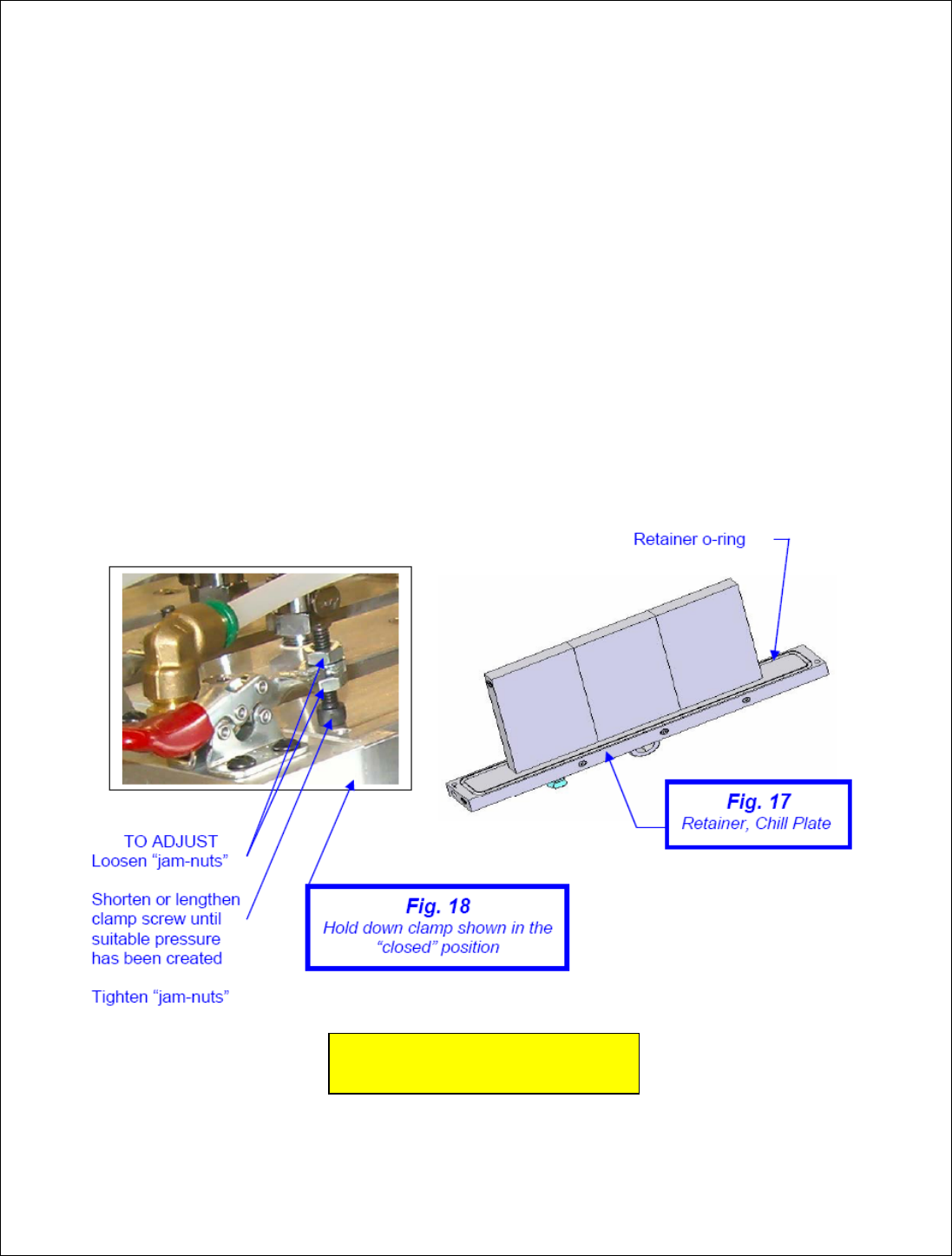

固定器 O 形圈
要调节时拧松锁紧螺母
图
17
固定器，冷却盘
图
18
处于“关闭”位置的固定夹
缩短或伸长夹紧螺钉，直至获得适当的压力
拧紧锁紧螺母
由于 Gen－9 助焊剂收集箱和冷却盘
可能还是热的，处理时应小心。
147
2007 年 1 月
质量保证
回流炉
Heller Industries 公司向原始购买者保证所有的回流炉和备件没有材料和工艺缺陷，保证内容如下：
• 基本系统和控制器，不包括加热器、吸风机以及其他公司生产并安装在设备上的专用系统，从发货
之日起质保一年。
• 所有加热器和吸风机，从发货之日起质保三年。
• 其他公司生产并安装在设备上的专用系统（例如辅助监测仪或氧气监视器）的质量保证按照此类设
备的生产商的指定，传递给 Heller 产品的原始购买者。
• 本质保范围包括安装之日起三个月的所有劳动力以及其后的零件和材料以补偿质保期限。
• 所有备件从发货之日起质保 90 天。
在本质量保证下，Heller Industries 公司的责任仅限于对经过生产商检查确定有缺陷的零件，根据我们的
选择，予以免费更换或修理。
本质量保证在以下条件下无效：
1、 设备滥用，或者没有按照说明手册进行使用或维护时。
2、 试图进行超出规定范围的操作时。
3、 未获得授权的机构以违背说明手册规定的方式对机器进行维修、调节或修改时。
4、 机器用于处理含有高度活性或腐蚀性的助焊剂、化学品或材料的电路板，或者机器在腐蚀性的
环境中工作时。
5、 公称输入电压或频率与铭牌规定不符时。
返回至工厂用于检测、分析或维修的缺陷零件或设备必须仔细包装并
预付费
发送至 Heller Industries 公
司。在任何产品返回维修之前
，必须及时向我们的维修部门寄送通知和故障症状。在质保期限之内或之
后，返回产品前还应向 Heller 销售或维修部门索取“返回材料许可”，以便促进处理和维修的执行。
其它质量保证，无论是明示或暗示，包括相因而生的损害责任，都不在本质保范围内；未经工厂书面同
意不得修改本质保中的任何条款。
