33 a 、 主总览（ M ain Overview ）屏幕显示回流炉的图形表示，通常在左侧显示，而且可以从任何其它屏幕 返回至该屏幕。 点击主工具栏上的 “主总览屏幕” 图标 ； 或从菜单栏点击 “窗口” ， 然后选择 “主 总览屏幕” （参见 图 30 ） 。 图 30 b 、 控制区设置（ C hannel Setup ）屏幕显示各个控制区的所有数据。还允许用户输入控制和报警设置参 数。 点击主工具栏上 的 “控制区设置” 图标 …
32
图
27

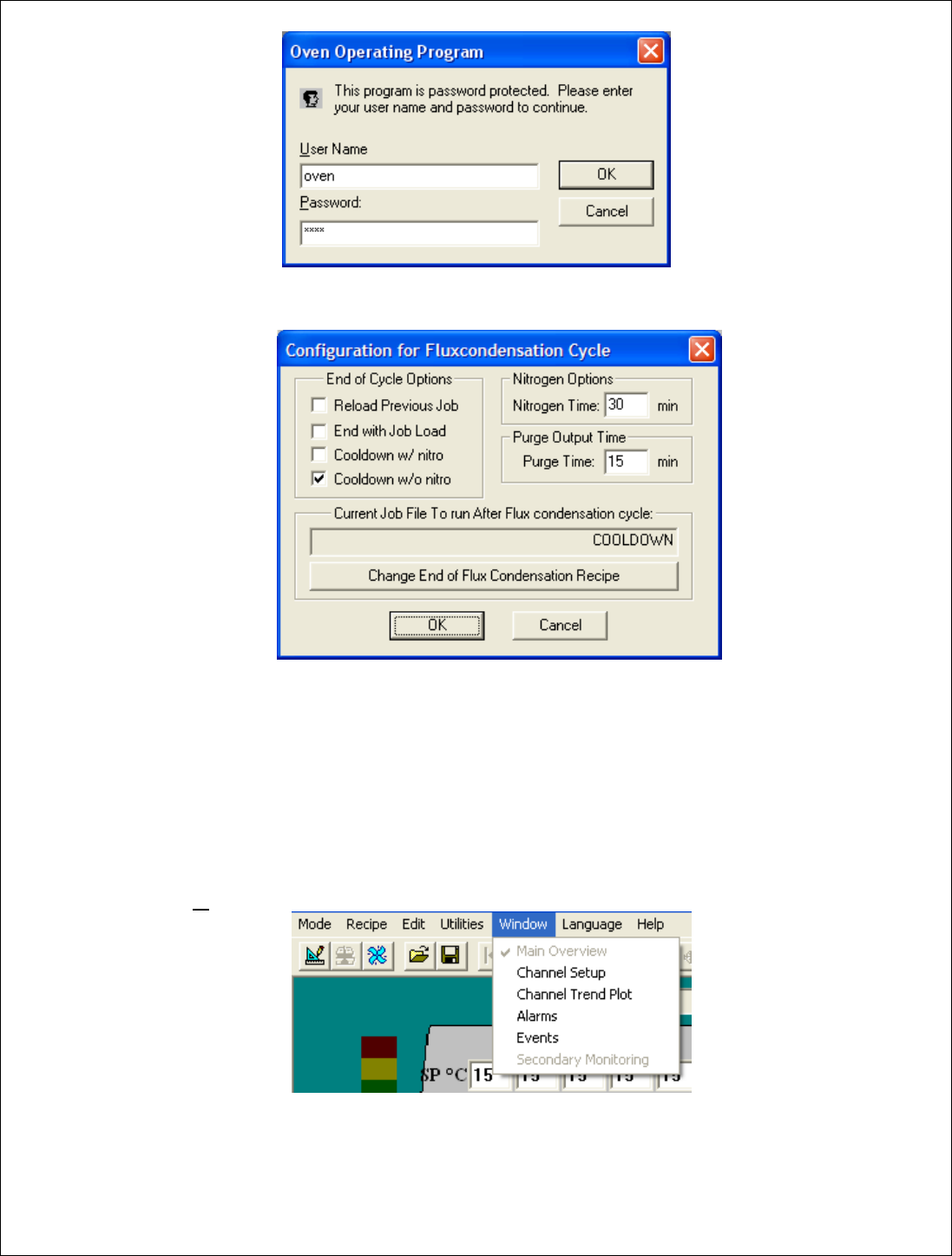

f、 助焊剂冷凝（Flux condensation）允许在助焊剂冷凝循环设置结束后进行配置。
图
28
g、 打印配方（Print Recipe）将在已连接的打印机上打印已有配方。点击菜单栏“工具”，然后选择“打
印配方”。选择配方文件，点击“打开”或按回车键。选择菜单工具栏的“打印”图标。（注意：用
户不能在操作模式打印当前打开的配方。）
h、 打印日志（Print Journal）将打印回流炉发生的所有事件。点击菜单栏“工具”，然后选择“打印日志”。
选择日志文件，点击“打开”或按回车键。选择菜单工具栏的“打印”图标。（注意：用户不能打印
当前打开的日志。）
5. 窗口（W
indow）
图
29
33
a、 主总览（M
ain Overview）屏幕显示回流炉的图形表示，通常在左侧显示，而且可以从任何其它屏幕
返回至该屏幕。点击主工具栏上的“主总览屏幕”图标
；或从菜单栏点击“窗口”，然后选择“主
总览屏幕”（参见
图
30）。
图
30
b、 控制区设置（C
hannel Setup）屏幕显示各个控制区的所有数据。还允许用户输入控制和报警设置参
数。点击主工具栏上的“控制区设置”图标
；或从菜单栏点击“窗口”，然后选择“控制区设置”
（参见
图
31）。
图
31
34
c、 控制区趋势图（C
hannel Trend Plot）显示每个控制区可分别配置的图形。图形中的历史数据可以从日
志数据库文件中恢复。点击主工具栏上的“控制区趋势图”图标
；或从菜单栏点击“窗口”，然
后选择“控制区趋势图”（参见
图
32）。
图
32
d、 报警（Alarm）屏幕显示出现的报警和警告列表。在每个报警或警告旁边有用于确认的复选框。点击
主工具栏上的“报警”图标
；或从菜单栏点击“窗口”，然后选择“报警”（参见
图
33）。
图
33
e、 事件（E
vents）屏幕显示储存于日志文件中的信息。每次按键、报警、警告和用户数据操作将储
