40 H ．新用户登录 图 43 要以新用户登录， 点击 “登录” 图标 。 所 有系统用户 拥有 “用 户名” （ U ser Name ） 和 “密码” （ P assword ） ： 新用户操作回流炉时 必须输入。然后用户将可以访问所分配的用户级别 可以使用的软件功能 。同时该信 息将储存于每日事件的日志数据库文件中。 输入用户名和密码， 点击 “ OK ” 按钮接受新用户； 或点击 “取 消”按钮，取 消输入。 I ．用户退出 …
39
要激活数据采集，点击激活复选框，然后点击间隔时间框，并输入时间。点击“OK”按钮，保存当
前设定，并返回至前一个屏幕；或点击“取消”，取消输入的设定。间隔时间截止时，回流炉的数据将记
入当前日志数据库文件。该数据也用作控制区趋势图屏幕和控制区设置屏幕中图形的历史数据。数据采
集激活和默认间隔为 5 分钟。数据采集文件储存于 c：\Oven\Journal Files 文件夹。文件有两种格式：*.JNL
和*.TXT。文件名中包含文件创建时的日期和星期几。
G．控制区趋势图屏幕设置
图
42
每个控制区趋势图屏幕可以包含最多五个工艺变量及其相应输出比例的独立图表。有一个工艺变量
始终默认激活。要编辑或添加更多图表，点击激活图表复选框，然后点击“PV 颜色”（PVColor）或“OP
颜色”（OPColor）按钮。将显示具有不同颜色框的屏幕。点击所需颜色框，然后点击“OK”按钮。然后
要插入线型，点击图表框的下拉箭头按钮，点击所需线型进行选择。对需要在屏幕上显示所有图表重复
以上过程。屏幕顶部的说明框显示当前选择的控制区。同时显示所选控制区的温度设定点的编辑框，该
设定点可以修改：点击编辑框，输入新的设定点。点击图表变量组合框的下拉箭头，将允许用户为给定
的控制区视图指定变量名。
40

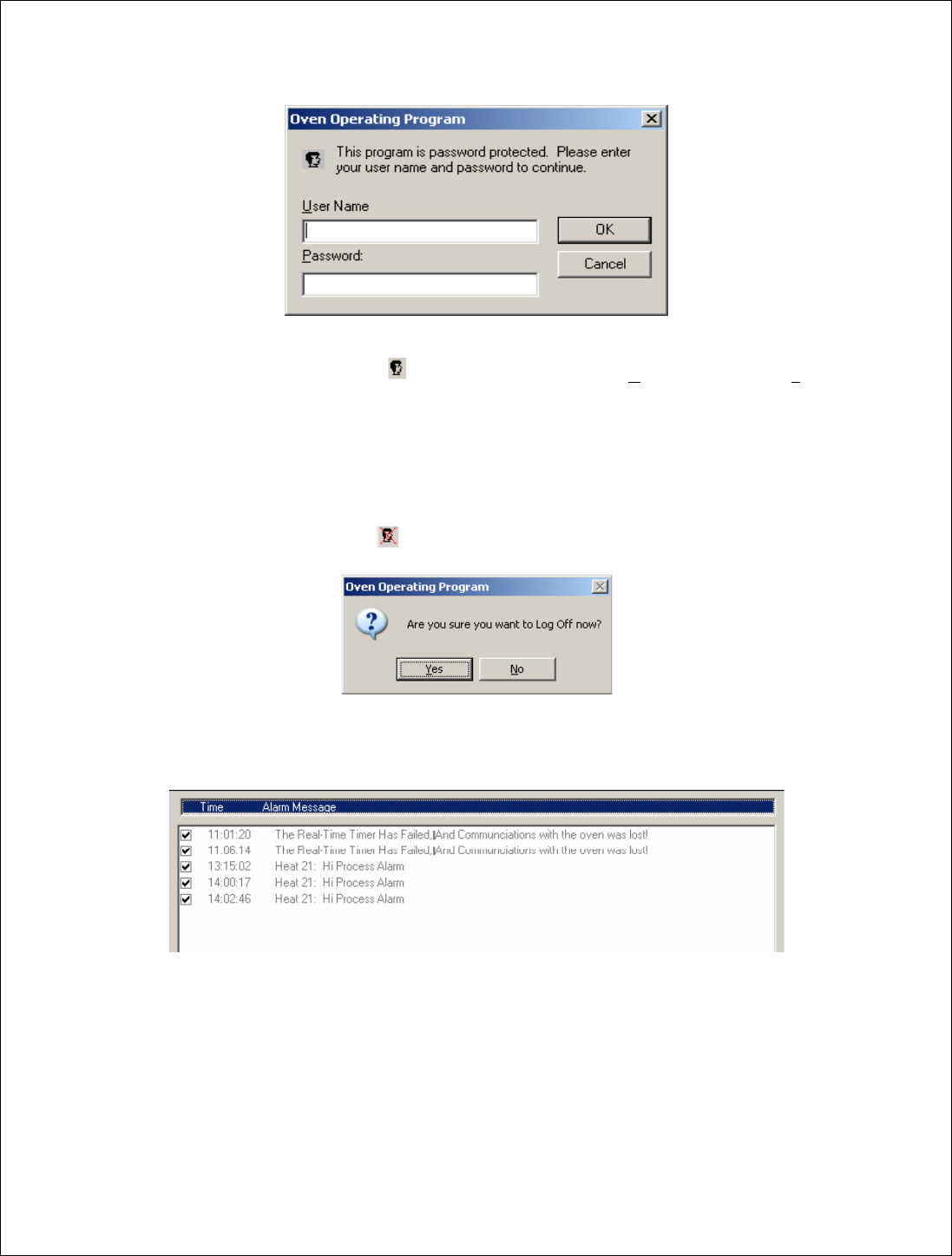

H．新用户登录
图
43
要以新用户登录，点击“登录”图标
。所有系统用户拥有“用户名”（User Name）和“密码”（Password）：
新用户操作回流炉时必须输入。然后用户将可以访问所分配的用户级别可以使用的软件功能。同时该信
息将储存于每日事件的日志数据库文件中。输入用户名和密码，点击“OK”按钮接受新用户；或点击“取
消”按钮，取消输入。
I．用户退出
要退出系统，点击“退出”图标
，并点击“是”。这将终止对所有“回流操作程序”操作的访问。
仅登录图标可用。
图
44
J．确认报警
图
45
如果回流炉出现报警，解释报警类型的文本框将显示在当前使用的屏幕上，用户必须确认这些信息。
在显示报警屏幕之前，回流炉将进入冷却模式。在将系统返回至操作模式并重新载入配方之前，用户必
须点击复选框确认报警。也可点击主工具栏上的“确认所有报警”图标进行确认。而且可以点击主工具
41
栏上的“清除所有已确认报警”图标进行清除。这些报警只是从屏幕上清除，并未从每日事件的日志数
据库中清除，如果重新启动回流炉程序，所有的报警信息将重新出现，请求授权服务。
K．关闭系统
建议在关闭系统之前，回流炉应已冷却。点击主工具栏上的“冷却”图标；或从菜单栏点击“模式”，
然后点击“冷却”。同样从菜单栏点击“模式”，然后点击“关闭＋退出”；或点击主工具栏上的“退出”
图标。如果没有首先运行冷却就关闭系统，将提示用户退出之前需要首先载入冷却模式。当所有加热控
制区已冷却至低于预定温度后，吸风机和输送带驱动的数字输出将关闭。然后用户必须重复关闭过程：
点击主工具栏上的“退出”图标；或从菜单栏点击“模式”，然后点击“关闭＋退出”，返回至桌面。用
户可以从桌面屏幕关闭计算机，然后切断回流炉的电源。
L．从控制区设置屏幕编辑参数
不推荐在没有首先咨询工厂服务部门的情况下修改除设定点之外的控制区参数。擅自修改可能引起
不正常的回流炉操作，并可能导致危险情况的出现，此时质量保证失效。
图
46
系统上每个控制区的设置屏幕包含 7 部分信息。
1、 输入部分可以用于编辑回流炉所使用的热电偶类型，同时显示上、下极限值。K 型是默认的热电偶
类型，直线是输送带控制区的默认输入。
2、 输出部分包含编辑框，允许用户编辑控制行为、PID 和过滤数据。PB 是比例带系数，TI 是积分常
数，TD 是微分常数，均用于 PID 等式。DF 是 PV 读数的数量，读数平均值用于显示。
