栏上的“清除所有已确认报警”图标进行清除。这些报警只是从屏幕上清除，并未从每日事件的日志数
据库中清除，如果重新启动回流炉程序，所有的报警信息将重新出现，请求授权服务。
K．关闭系统
建议在关闭系统之前，回流炉应已冷却。点击主工具栏上的“冷却”图标；或从菜单栏点击“模式”，
然后点击“冷却”。同样从菜单栏点击“模式”，然后点击“关闭＋退出”；或点击主工具栏上的“退出”
图标。如果没有首先运行冷却就关闭系统，将提示用户退出之前需要首先载入冷却模式。当所有加热控
制区已冷却至低于预定温度后，吸风机和输送带驱动的数字输出将关闭。然后用户必须重复关闭过程：
点击主工具栏上的“退出”图标；或从菜单栏点击“模式”，然后点击“关闭＋退出”，返回至桌面。用
户可以从桌面屏幕关闭计算机，然后切断回流炉的电源。
L．从控制区设置屏幕编辑参数
不推荐在没有首先咨询工厂服务部门的情况下修改除设定点之外的控制区参数。擅自修改可能引起
不正常的回流炉操作，并可能导致危险情况的出现，此时质量保证失效。
图
46

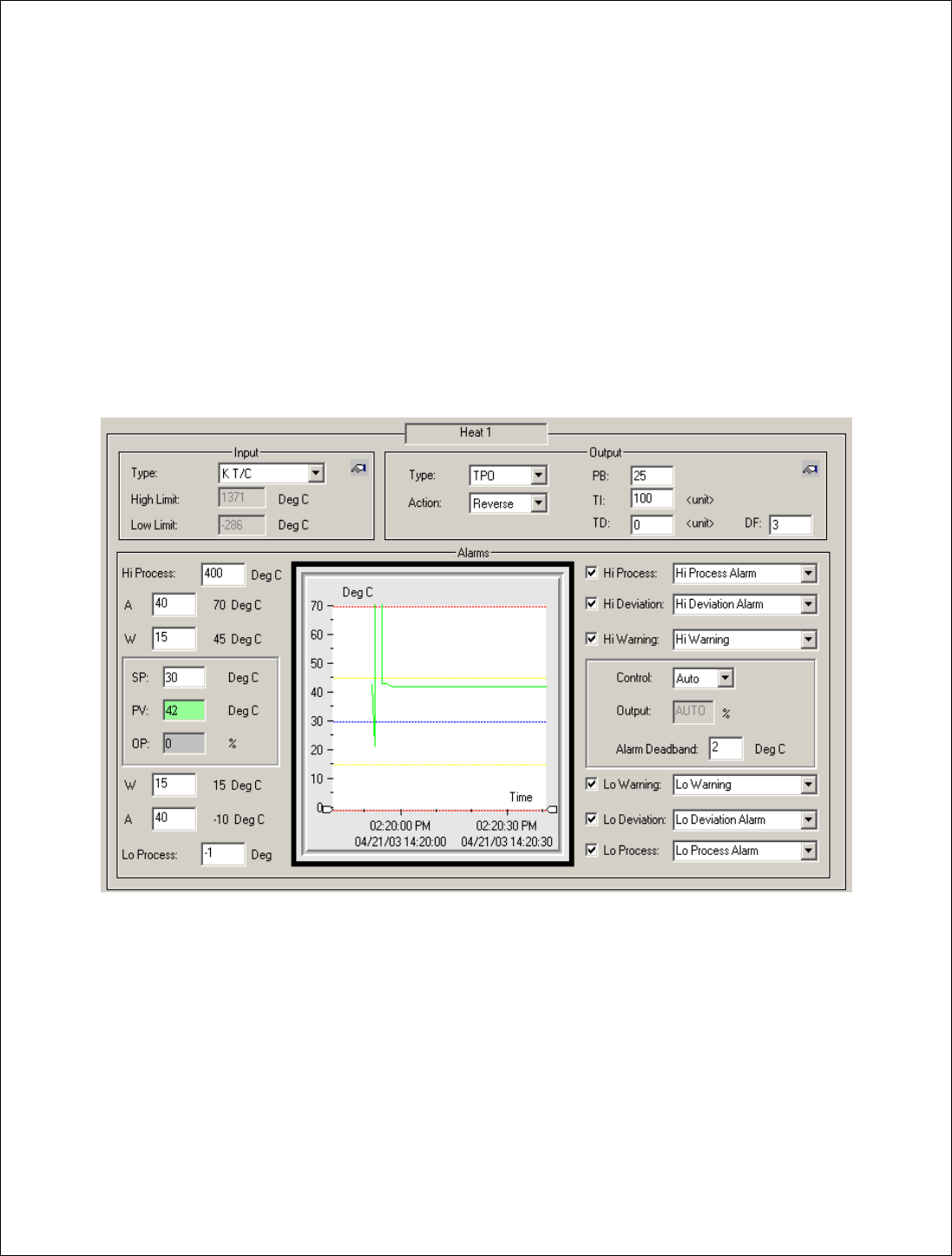

系统上每个控制区的设置屏幕包含 7 部分信息。
1、 输入部分可以用于编辑回流炉所使用的热电偶类型，同时显示上、下极限值。K 型是默认的热电偶
类型，直线是输送带控制区的默认输入。
2、 输出部分包含编辑框，允许用户编辑控制行为、PID 和过滤数据。PB 是比例带系数，TI 是积分常
数，TD 是微分常数，均用于 PID 等式。DF 是 PV 读数的数量，读数平均值用于显示。
42
3、 报警和警告部分包含的编辑框，允许用户输入设定点和工艺值的偏差量，作为冗余报警设定点。
4、 当前控制区数据部分显示温度、速度或位置处理变量（PV）的当前实际测量值，以及全范围输出的
实际输出比例（OP）。有一个编辑框用于控制区设定点（SP）。
5、 图形部分显示当前控制区的实际读数。从日志数据库文件可以恢复图形的历史数据。
6、 报警和警告激活部分包含复选框，以激活或解除偏差与工艺报警和警告。还有显示与这些值相应的
实际信息的列表框。
7、 控制部分包含控制区的控制类型列表框（自动、手动或关闭）、用以输入手动控制的输出比例的编辑
框，以及输入报警死区的编辑框。
同样，不推荐在没有首先咨询工厂服务部门的情况下修改除设定点之外的控制区参数。擅自修改可
能引起不正常的回流炉操作，并可能导致危险情况的出现。
M．修改配方/创建新的配方
可以在操作或编辑模式中修改配方。在操作模式中修改设定点，回流炉将对这些改变做出反应；如
果用户对结果满意，点击主工具栏上的“保存”（S
ave）图标，或从菜单栏点击“配方”，然后点击“保
存”。
可以在操作或编辑模式中创建新的配方。按照要求为新的配方修改设定点，点击“配方”→“另存
为”，输入新的配方名并保存。在操作模式中，控制区将对设定点的变化做出反应。
N．载入配方
在操作模式中，点击“配方”、“打开”将允许用户为回流炉载入新的配方。将提示用户处于操作模
式，您是否确定希望载入不同的配方。点击“是”，将显示配方列表让用户载入。
O．删除配方
要删除配方，打开 Windows Explorer 浏览器。在“C：”盘打开“oven”文件夹，然后打开“Recipe Files”
文件夹。该文件夹含有回流炉的配方（文件扩展名为“job”）。不要删除系统默认的配方（对应于回流炉
型号的 1088.job、1500.job、1700.job、1800.job、1800z.job、1900.job），如果删除，重新启动应用程序后
会自动创建。正在操作的配方不能删除。

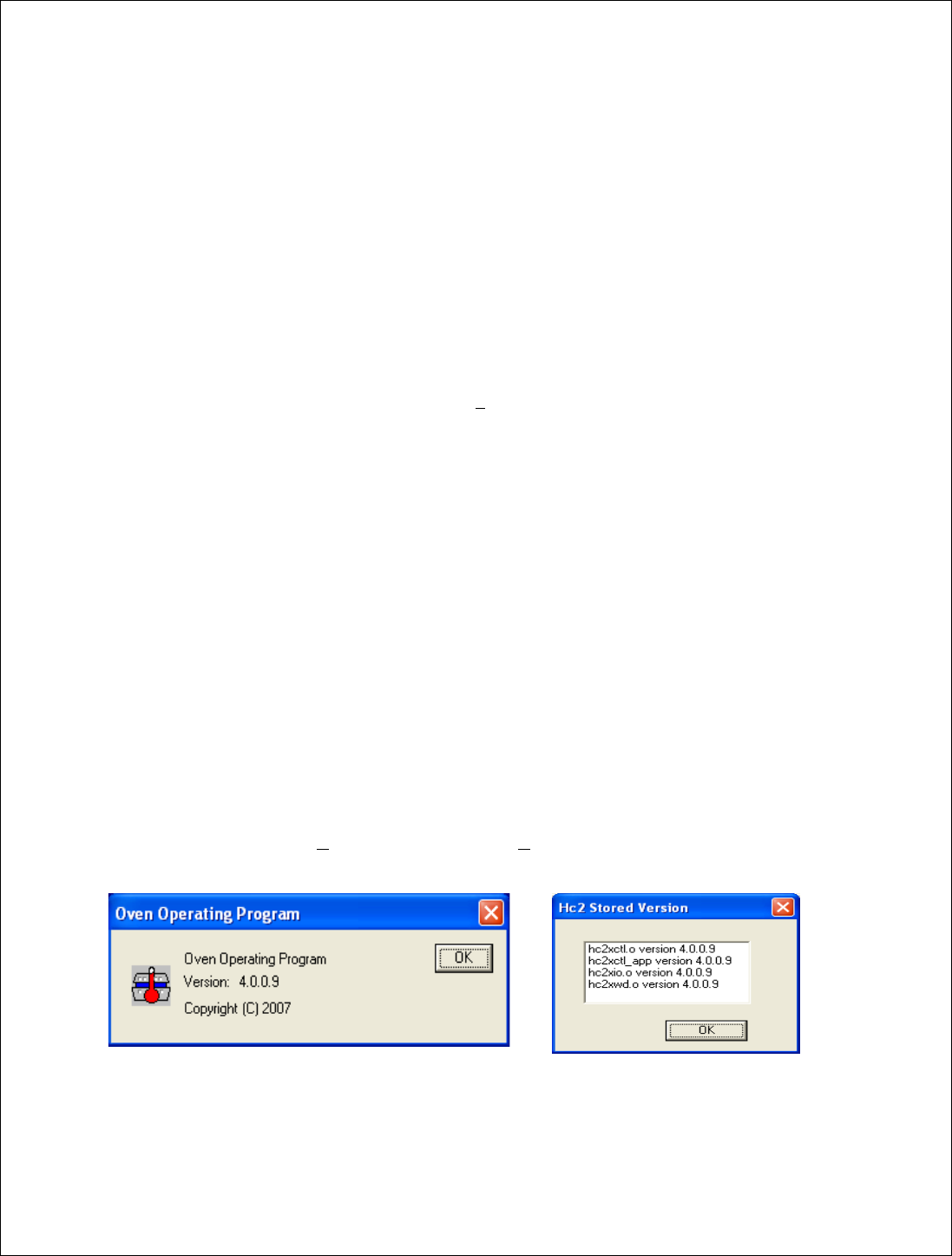

P．软件版本
点击菜单栏的“帮助”（H
elp），然后点击“关于”（About），可以看到当前运行系统的软件版本。当
您致电工厂服务部门请求帮助时，可能需要该信息。
图
47
43
Q．系统设置向导
该信息的显示仅作参考；所有参数均根据回流炉的规格在工厂中预设。
不要在没有首先咨询工厂服务部门的情况下试图改变任何参数。

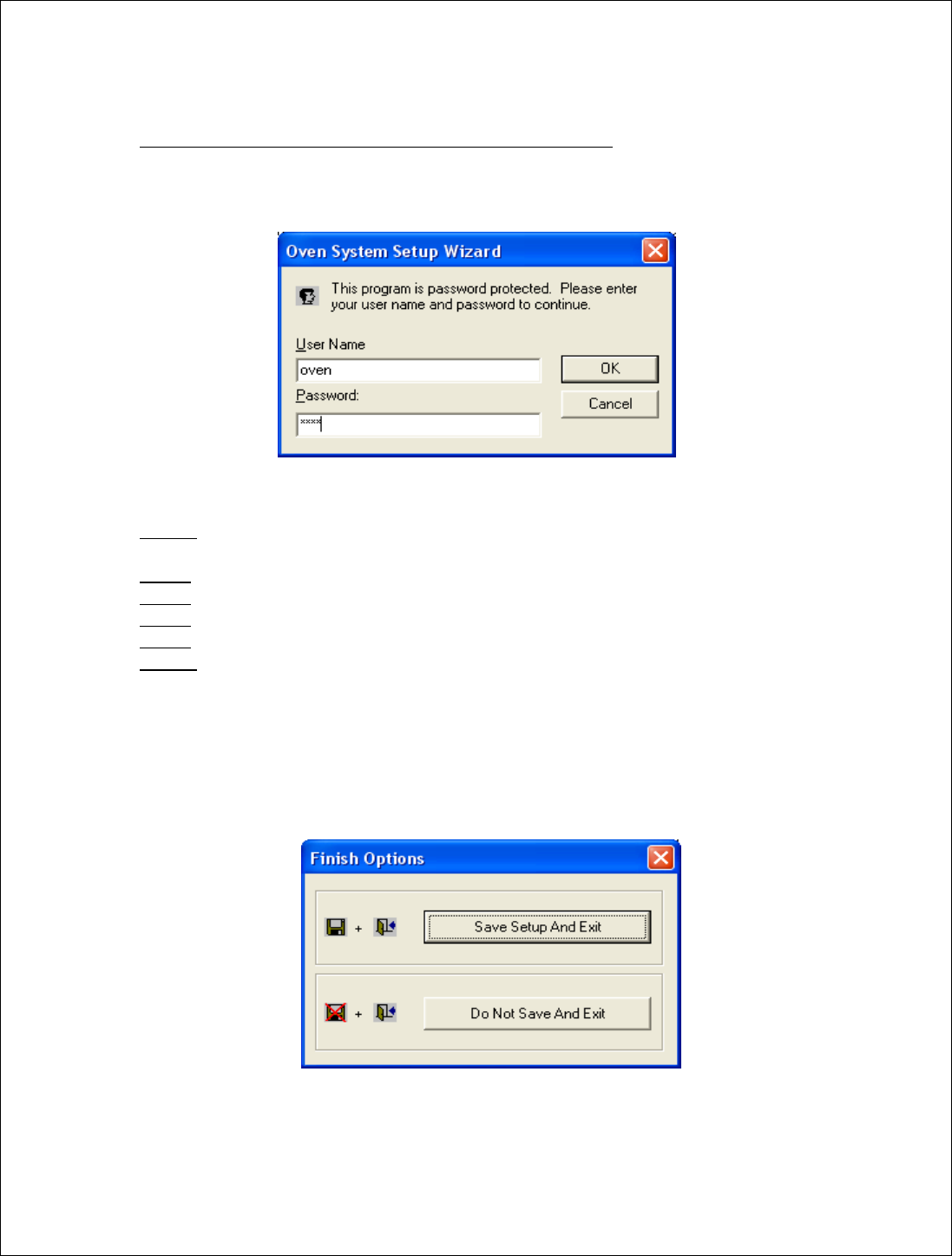

系统设置向导屏幕将提示输入用户名和密码：如
图
48 所示。默认的用户名和密码时“oven”。如果
默认用户改变，那么管理员级别的用户可以访问系统设置向导。
图
48
第 1 页
定义回流炉型号，电路板进给的方向，温度控制器的类型，以及温度、长度和速度的单位。
还有限制连续启动的功率消耗以及热电偶短路检测的参数。
第 2 页
定义回流炉的选项及其相应的参数。复选框激活软件选项，编辑框允许设定参数。
第 3 页
定义轨道配置及其相应的参数。
第 4 页
定义输送带、控制区分组、报警等的选项。
第 5 页
定义带速控制的类型、板跟踪动画、落板报警、系统线路元器件接口类型及其相应的参数。
第 6 页
定义对应于回流炉的加热器和带控制区参数。控制区可以激活或解除，定义控制区的说明，
设定高、低温设定点，定义极限值的单位，并定义回流炉功率消耗的启动顺序。
每页的底部是屏幕切换的按钮。“＜后退”（＜Back）按钮返回至前一页，“下一页＞”（Next＞）前进
至下一页，“结束”（Finish）按钮提示用户退出程序。
点击“结束”按钮后，将提示“结束选项”（Finish Options）窗口。选择“保存设置并退出”，用户
将保存修改并退出；选择“不保存并退出”，用户将不保存修改并退出设置向导。
