助焊剂系统 Gen5.2 使用不同的助焊剂收集箱，分两个独立的阶段收集助焊剂颗粒。第一个阶段是从第 2
和第 3 个加热区之间吸取助焊剂颗粒，并返回至第 2 个上加热区。第二个阶段是从紧邻回流区的部位吸取助
焊剂颗粒，并返回至第一个冷却区。作为选项，有些回流炉可能配有附加的第二个冷却区返回装置。通过在
冷却管中循环的冷却空气将助焊剂颗粒冷凝。系统部件以及部件的功能与上述相同，附加的部件及其功能说
明如下：
68
系统部件（参见
图
14
和
15）
（O） “排气竖道”：位于上加热区 2 和 3 中间的预热区。
（P） “吸风机排气箱”：位于排气竖道上方的预热区。
（Q） “绝热排气软管”：从排气吸风机至助焊剂冷凝冷却组件（助焊剂冷却模块 2），直径为三英寸（3”）
【7.62 厘米】的管道。
（R） “稀释助焊剂排出管”：从助焊剂冷凝冷却组件（助焊剂冷却模块 2）至上加热区，直径为三英
寸（3”）【7.62 厘米】的管道。
部件功能：
· 回流炉中载有助焊剂的气体，通过排气竖管（B和P）上方的助焊剂收集箱吸风机，经由回流区和预
热区的排气竖管（A和O）排出。
· 助焊剂收集箱将载有助焊剂的气体经由直径3英寸的绝热管（C和Q），传送至助焊剂冷凝冷却组件（E）
（可移除冷却模块2和模块1）的进口处。
· 载有助焊剂的气体通过一系列的收集池（F）和冷却管（G）时，助焊剂将积聚在冷却管的内壁和收
集托盘（H）的内壁上。
· 安装在上壳后部内侧的两个外部吸风机（J）为冷却管外部供应冷却空气。安装在回流炉基座中的第
三个吸风机（K）为冷凝池供应冷却空气。
· 然后清洁的、已冷却和稀释的助焊剂气体通过直径3英寸的管道（D和R），经由上加热模块2和冷却
模块1返回至回流炉。
· 冷凝冷却模块（L和M）很容易取出，以便检查助焊剂的堆积情况或更换助焊剂收集托盘。
· 回流炉还在每端拥有标准的外部氮气排出罩，以捕捉逸出的氮气。逸出的氮气气氛可能含有一些助
焊剂烟雾，将被吸风机排气箱（N）吸送至组合排气口。

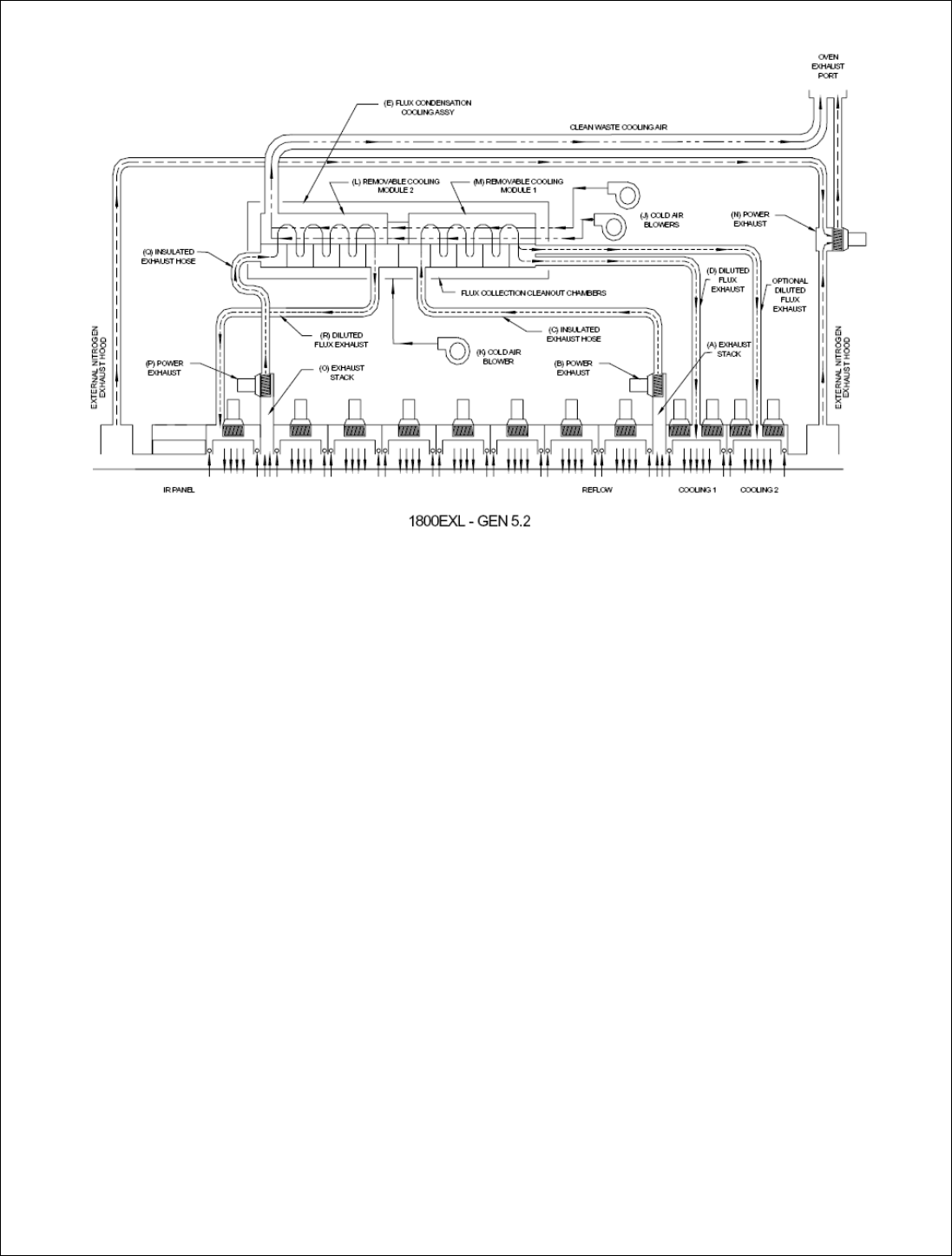

（L）可移除冷凝冷却模块 （G）冷凝冷却管
冷却空气排出 冷却空气进入
助焊剂空气进入 助焊剂空气排出
（H）可移除收集托盘 （F）冷凝池
图
14
69
回流炉排气口
（E）助焊剂冷凝冷却组件
清洁的废弃冷却空气
（L）可移除 （M）可移除冷却模块 1
冷却模块 2 （N）动力排气
（Q）绝热排气软管 （J）冷空气吸风机
助焊剂收集清洗箱 可选稀释
（D）稀释 助焊剂
助焊剂排出管 排出管
（P）动力排气 （R）稀释助焊剂排出管 （C）稀释排气软管
（K）冷空气吸风机 （A）排气竖管
（O）排气竖管 （B）动力排气
外部氮气排气罩 外部氮气排气罩
IR 面板 回流区 冷却区 1 冷却区 2
图
15
使用 Gen－9 助焊剂系统的回流炉可以配备两个助焊剂排气箱。第一个助焊剂排气箱从第 2 和第 3 个加热
区之间吸取助焊剂，并通过 10 行低温盘 Gen－9 助焊剂排气箱返回至第 2 个上加热区；第二个助焊剂排气箱
从紧邻回流区的部位吸取助焊剂，并通过 15 行低温盘 Gen－9 助焊剂排气箱返回至第 1 和第 2 个冷却区。通
过在所有低温盘中循环的低温冷却水，在冷却盘周围的助焊剂排气箱中将助焊剂颗粒冷凝。
使用 Gen－9.x 助焊剂系统时必须在冷却水中混合防腐蚀剂。请与您的冷却器制造商确认或查询冷却器说
明手册，获得适用的防腐蚀剂。
如使用 LYTRON 冷却器，Heller 公司推荐 3：1 的水/抑制丙二醇基热传递液体。（Heller 零件编号：CP－
6265）
Gen－9 系统的设置和维护参见“维护程序”，
第 XIV 节第
141
