75 C 、备用电池（可选） 1 、根据以下说明，检查确认安装于回流炉基座上的备用电池单元是否正确安装。确认回流炉电气面板上的线路接插线插入备用电池单元后部的插孔上。确认备用电池的电源接插线插入安装在回流炉基座上的插孔上。确认 9 针 D 连接器电缆插入备用电池单元。备用电池单元随着回流炉前部的主旋转开关而接通和断开。 9 针 D 连接器电源接插线线路接插线备用电池单元的后视图图 3 2 、如果需要检测，可将备用…

B、二次电源

1、检查确认位于回流炉基座进口处的主变压器初级侧的电压（仅适用于

高压回流炉）。该电压应等于回流炉的输入电压（参见

图

2）。

2、确认变压器次级的 53＃红线和 54＃红线间的电压为 240V。（参见

图

2）

电压不足表明变压器故障，应予以更换。（对于低压回流炉，确认电路

断路器 Q27 和 Q28 间的电压应为 208－240V。）注意：如果回流炉是

208－240V，则不需要变压器。

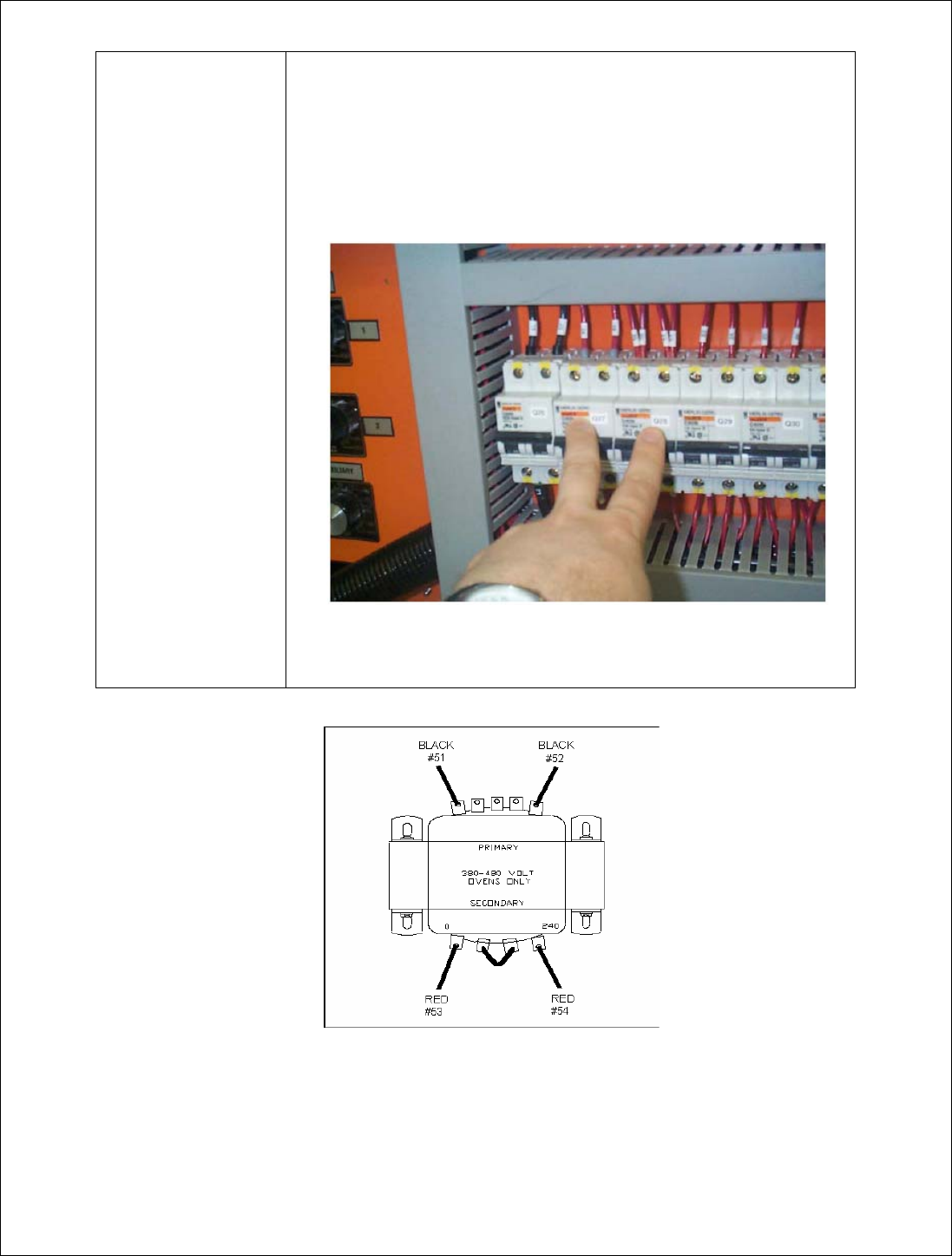

3、检查位于电气面板左侧的电路断路器上面一排，电路断路器 Q27 和 Q28

是否断开。对 UL 机器检查保险丝是否烧断。

黑色黑色

初级

仅适用 380－480V 回流炉

次级

红色红色

图

C、备用电池（可选）

1、根据以下说明，检查确认安装于回流炉基座上的备用电池单元是否正

确安装。确认回流炉电气面板上的线路接插线插入备用电池单元后部

的插孔上。确认备用电池的电源接插线插入安装在回流炉基座上的插

孔上。确认 9 针 D 连接器电缆插入备用电池单元。备用电池单元随着

回流炉前部的主旋转开关而接通和断开。

9针 D 连接器

电源接插线线路接插线

备用电池单元的后视图

图

2、如果需要检测，可将备用电池单元从回流炉中取出。从备用电池单元

后部拔出线路接插线和电源接插线，将线路接插线与电源接插线相连。

（参见

图

3）。请参考 OEM 说明手册获得进一步的指导，以排除备用

电池单元的故障。

D、计算机

1、检查确认计算机和显示器已连接并开启。

2、检查计算机插口的电压应为 240VAC。（对于低压回流炉，电压应为 208

－240V。）

3、检查电气面板左端的断路器 Q31 是否断开。

4、将计算机插入另一个插口，检查是否工作。（计算机工作电压 120V 或

240V）

注意：设置电源选择开关（位于计算机背面）至适当的电压。
