76 D 、计算机 1 、检查确认计算机和显示器已连接并开启。 2 、 检查计算机插口的电压应为 240V AC 。 （对于低压回流炉， 电压应为 208 － 240V 。 ） 3 、检查电气面板左端的断路器 Q31 是否断开。 4 、将计算机插入另一个插口，检查是否工作。 （计算机工 作电压 120V 或 240V ） 注意：设置电源选择开关（位于计算机背面）至适当的电压。
75
C、备用电池（可选）
1、根据以下说明，检查确认安装于回流炉基座上的备用电池单元是否正
确安装。确认回流炉电气面板上的线路接插线插入备用电池单元后部
的插孔上。确认备用电池的电源接插线插入安装在回流炉基座上的插
孔上。确认 9 针 D 连接器电缆插入备用电池单元。备用电池单元随着
回流炉前部的主旋转开关而接通和断开。
9针 D 连接器
电源接插线 线路接插线

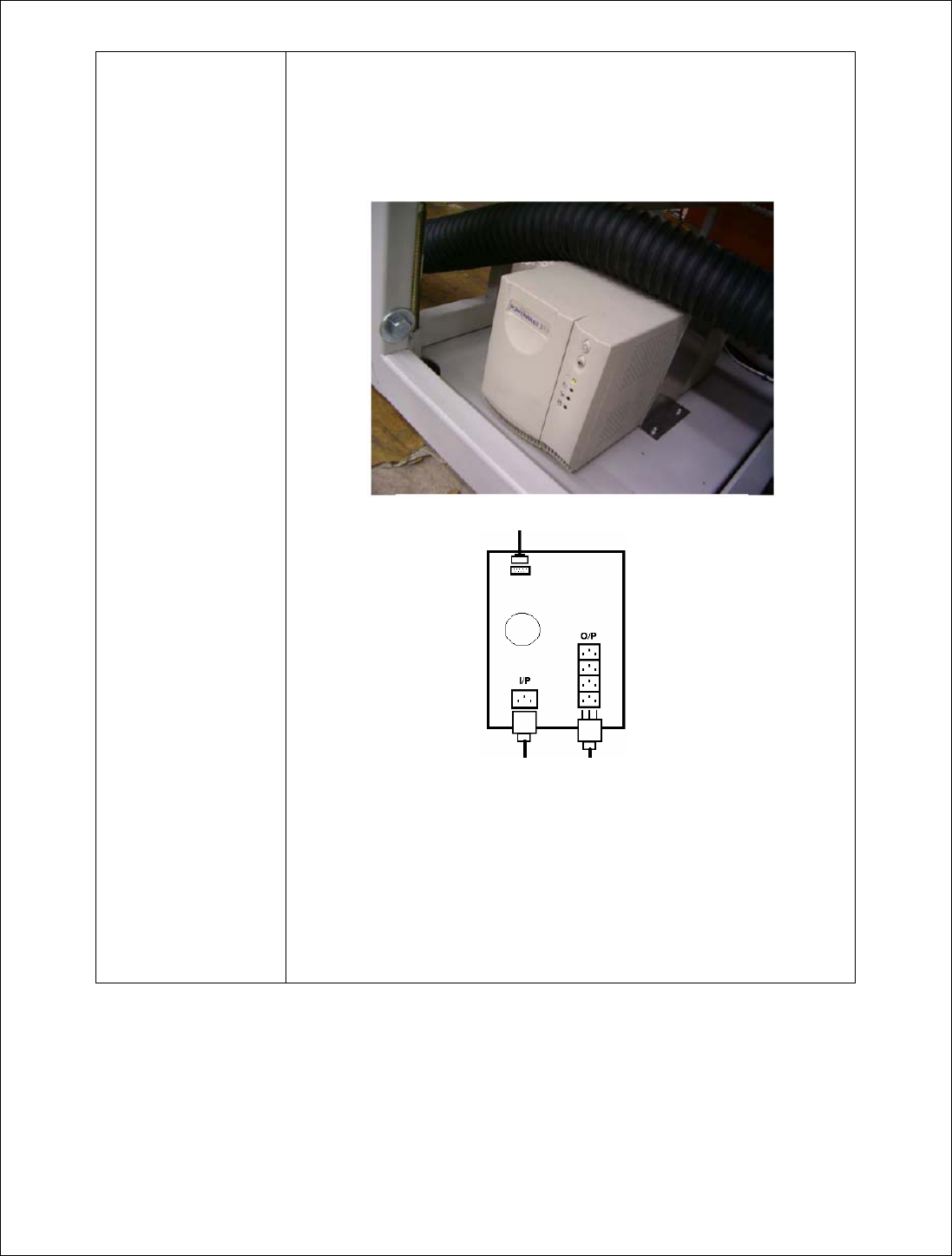

备用电池单元的后视图
图
3
2、如果需要检测，可将备用电池单元从回流炉中取出。从备用电池单元
后部拔出线路接插线和电源接插线，将线路接插线与电源接插线相连。
（参见
图
3）。请参考 OEM 说明手册获得进一步的指导，以排除备用
电池单元的故障。
76
D、计算机
1、检查确认计算机和显示器已连接并开启。
2、检查计算机插口的电压应为 240VAC。（对于低压回流炉，电压应为 208
－240V。）
3、检查电气面板左端的断路器 Q31 是否断开。
4、将计算机插入另一个插口，检查是否工作。（计算机工作电压 120V 或
240V）
注意：设置电源选择开关（位于计算机背面）至适当的电压。
77
II．报警信息“与回流炉
的通讯中断”
检查：
A、电源
对于 HC1 控制板：
1、检查确认“二次电源”的正确操作（参见
I.B 节，第
74
页
）
2、在标有 J1－1 和 J1－2 的端子间检查电源输入，应为约 230VAC。（参
见
图
4a）
3、确认熔断器 F1 和 F2（0.25A）未打开。（参见
图
4a）
4、检查通讯电缆是否正确连接，同时检查通讯电缆的配线。通讯电缆应
连接在 J13 端子上。
对于 HC2 控制板：
1、 在标有 J1＋和 J1－的端子间检查电源输入，应为约 24VDC。（参见
图
4b）。
2、 确认熔断器 F1（1A）未打开。（参见
图
4b）。
3、 检查通讯电缆，应连接在 HDB 板的 J1 端子上，这是连接计算机的以
太网端口。
