80

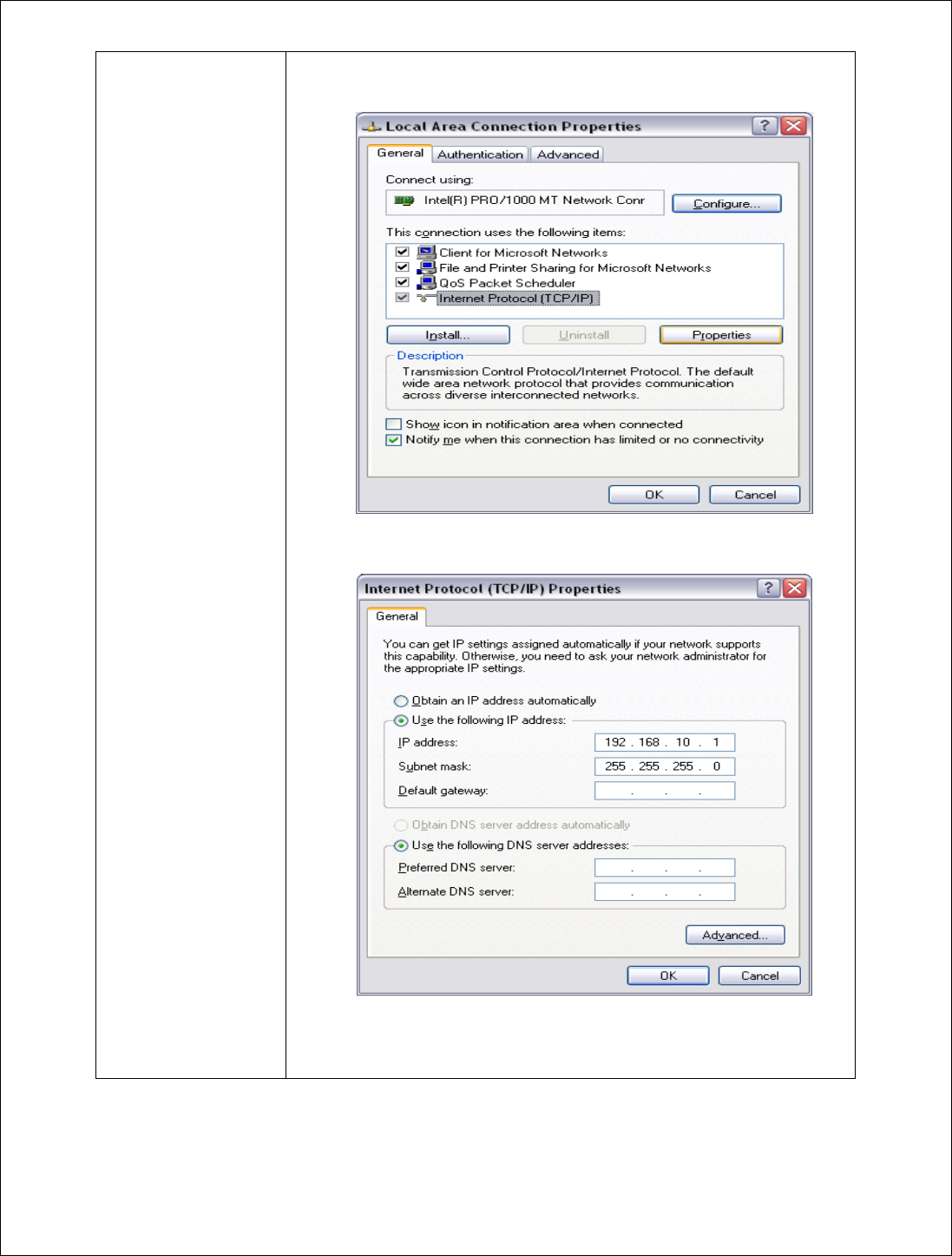

选择网络协议（TCP/IP），然后点击属性按钮。
设置 IP 地址以及子网掩码，如下图所示。
点击“OK”保存改变。
重新启动计算机。
81
C、硬件

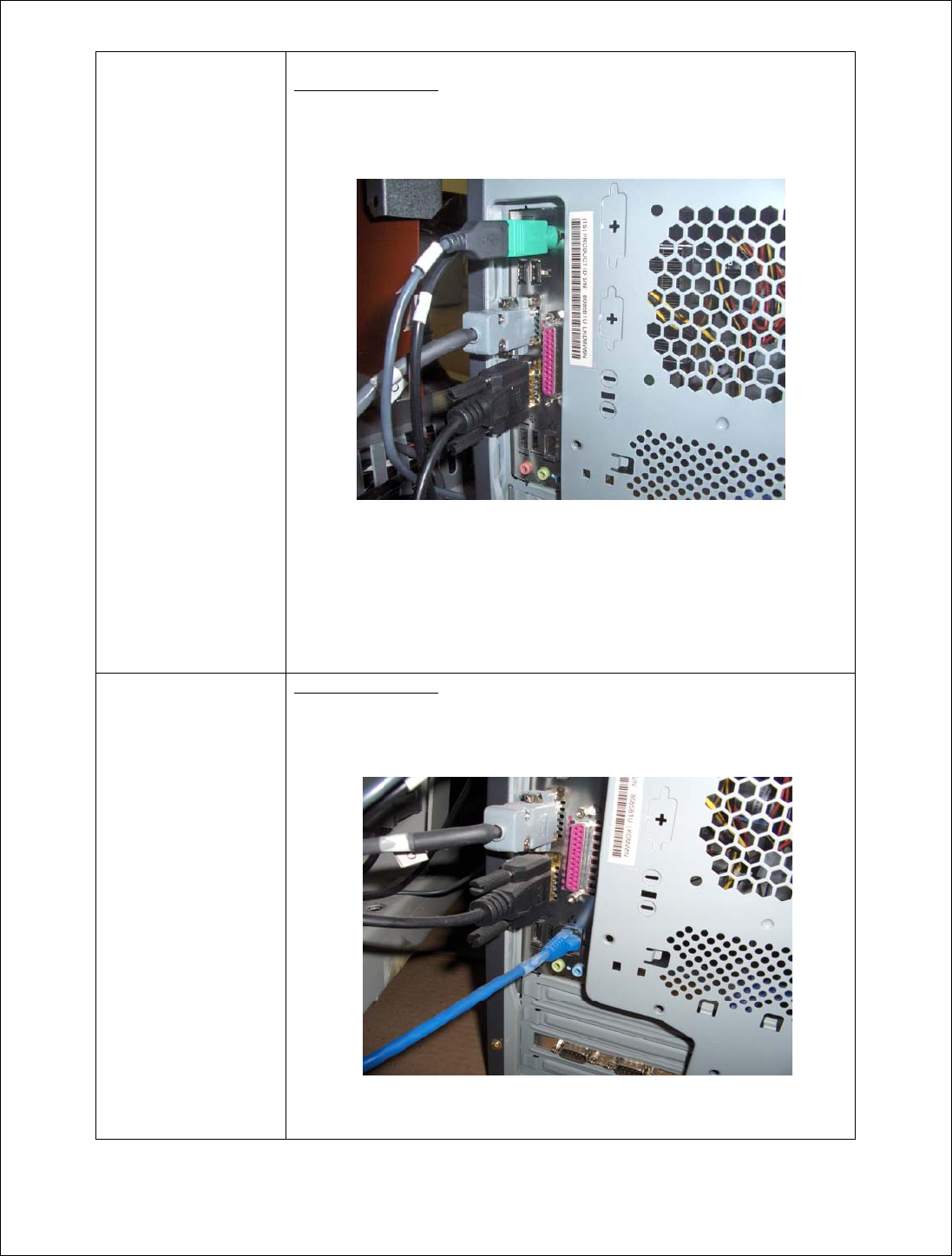

对于 HC1 控制板：
1、检查确认通讯电缆与 J13 以及计算机端口 COM1 相连。确认连接是否
牢固。
检查电缆两端有无断线。使用万用电表测量电阻，确认每根线的连续
性。
2、检查确认调制解调器、网卡、COM 卡等任何其它设备与 COM1 使用的
地址或中断信号不冲突。
3、检查确认计算机 COM1：端口工作正常。（使用 RS－232 端口测试仪测
试针 3 的数据传输线的活动。或者在可行情况下更换计算机。）
对于 HC2 控制板：
1、对 HC2 控制板，检查确认以太网通讯电缆从控制板的 J1 插座连接至计
算机的以太网端口（RJ－45）。
2、连接在 COM 端口上的其它程序不会影响 HC2 通讯，因为 HC2 使用以
太网端口。
82
III．计算机报告加热区
低偏差或未达到温度。
检查：
A、软件

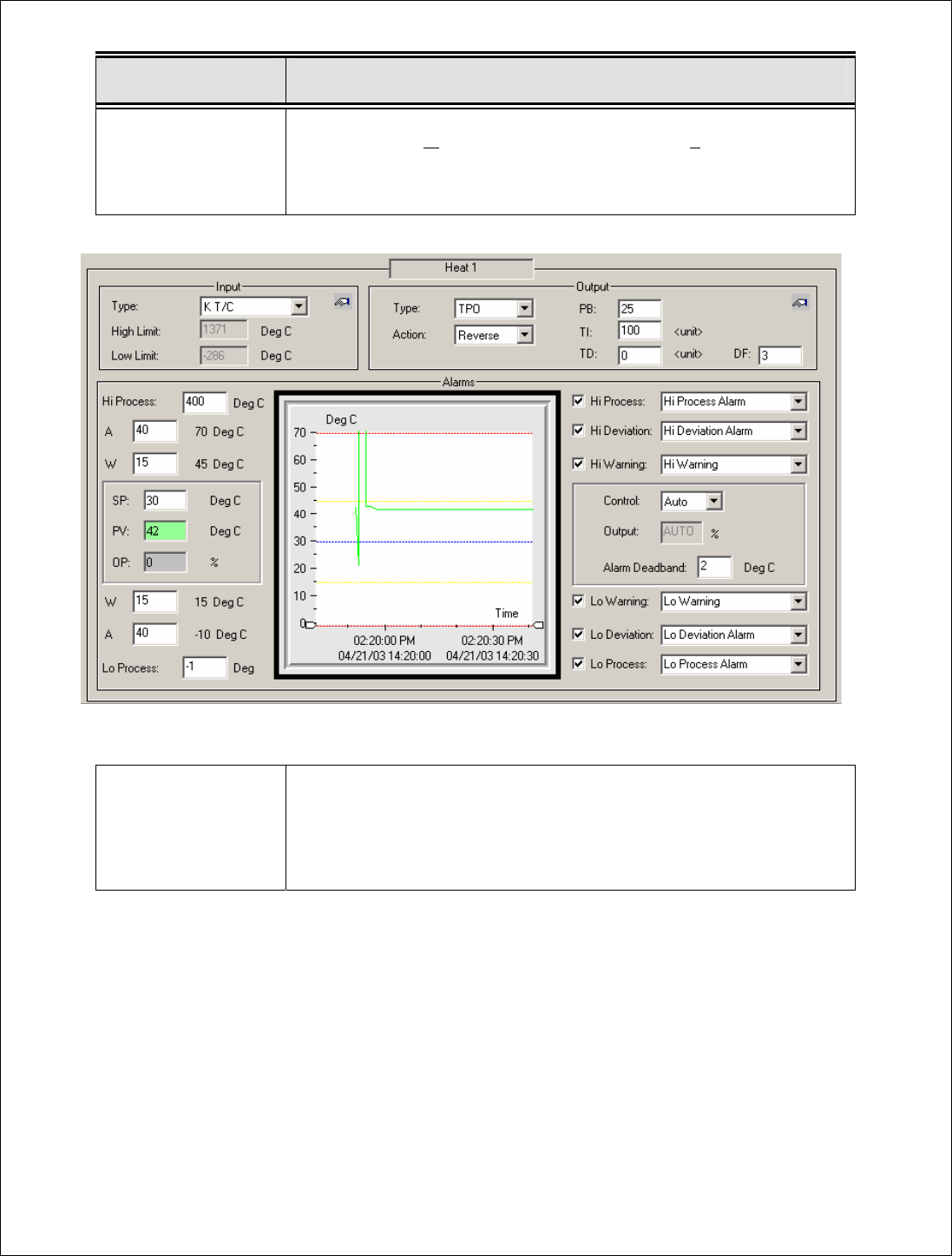

1、从“窗口”（W
indow）菜单选择“控制区设置”（Channel Setup）。用箭
头键选择出现问题的加热控制区。（加热区典型的控制区设置屏幕如
图
5 所示）
图
5
2、检查确认报警偏差设置至少为 40℃。（工厂设定偏差为 40℃）
3、检查确认控制输出设定为“自动”模式。（软件应自动设定功率输出为
100％）
