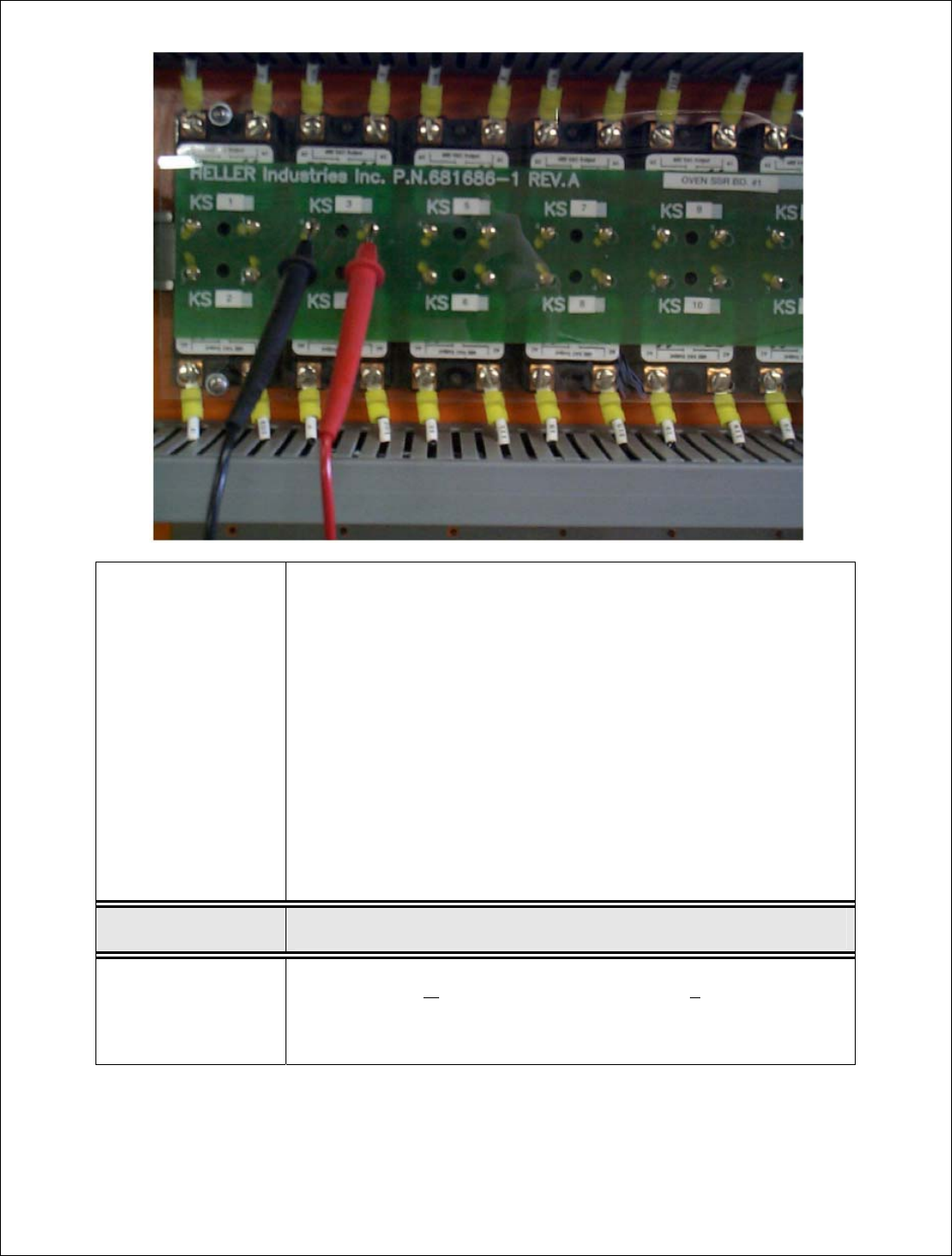

84 图 7 b 、 重新接通电源并载入配方。 设定输出功率比例为手动 100 ％。 用电 压计设定直流量程，检查未加热区的固态继电器 上的输入控制电 压，其中共通端连接端子 4 （－） ，电 压（ v ）端连接端子 3 （＋） 。
83
B、硬件
1、首先确认该区的确没有加热。可能是热电偶短路或者吸风机电动机烧
坏导致这种情况。要验证这种情况，在回流炉低温时运行“唤醒”
（Wakeup）配方。（参见“系统软件操作指南”一章）将可疑加热区
的设定点改为 50℃。打开回流炉的上壳，检查该区输出处的加热和吸
风机工作。如果吸风机工作正常，而该区无法加热，则执行下述步骤。
如果吸风机不能正常工作，按“加热模块无气流”所述排除故障。

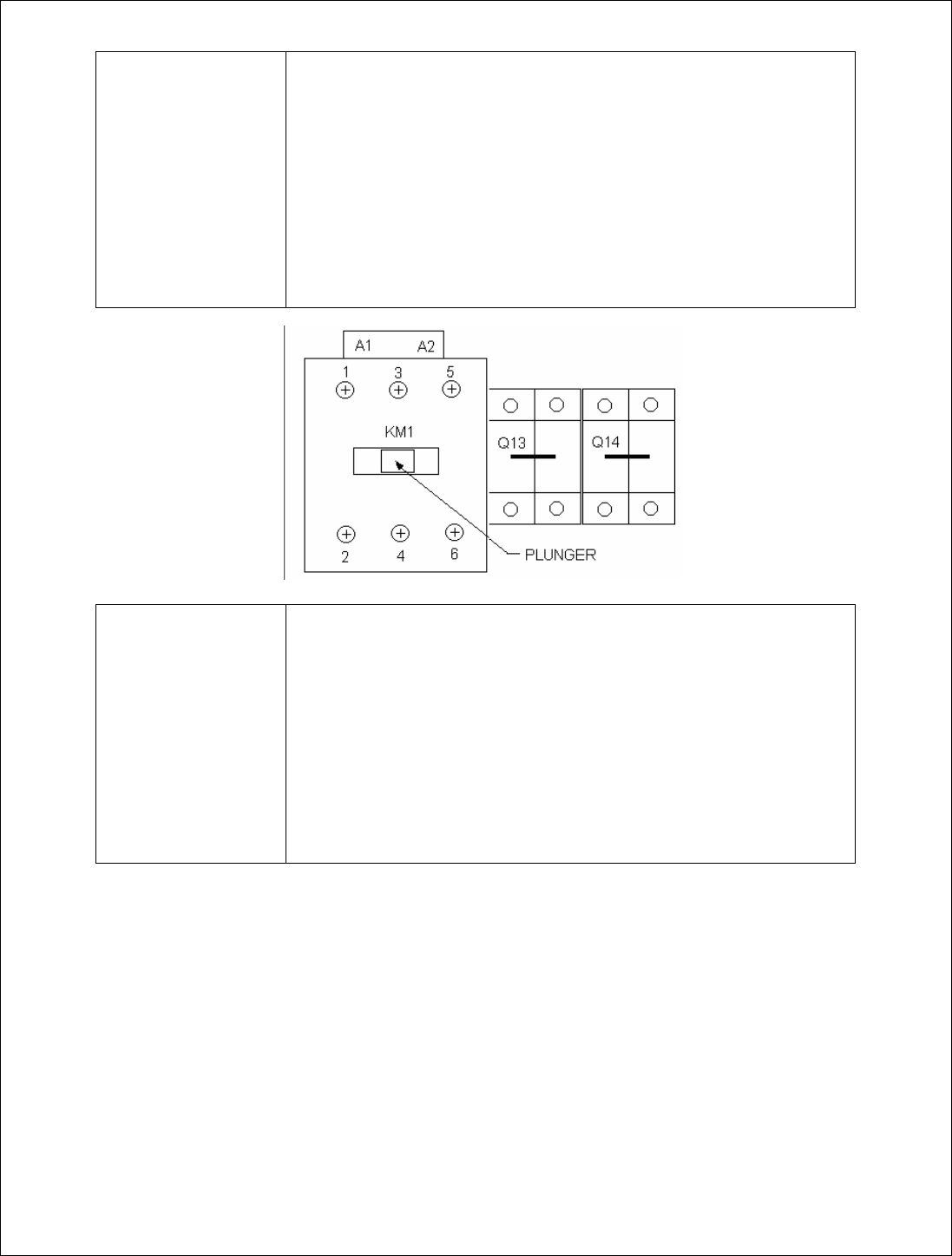

a、检查确认电气面板左侧的热接触器已激活。（如果接触器的“可动
铁心”到位表明已激活。它通常在接触器的中心或右侧）（参见
图
6）。
可动铁心
图
6
检查问题加热区的断路器是否断开。必要时进行复位并重新载入

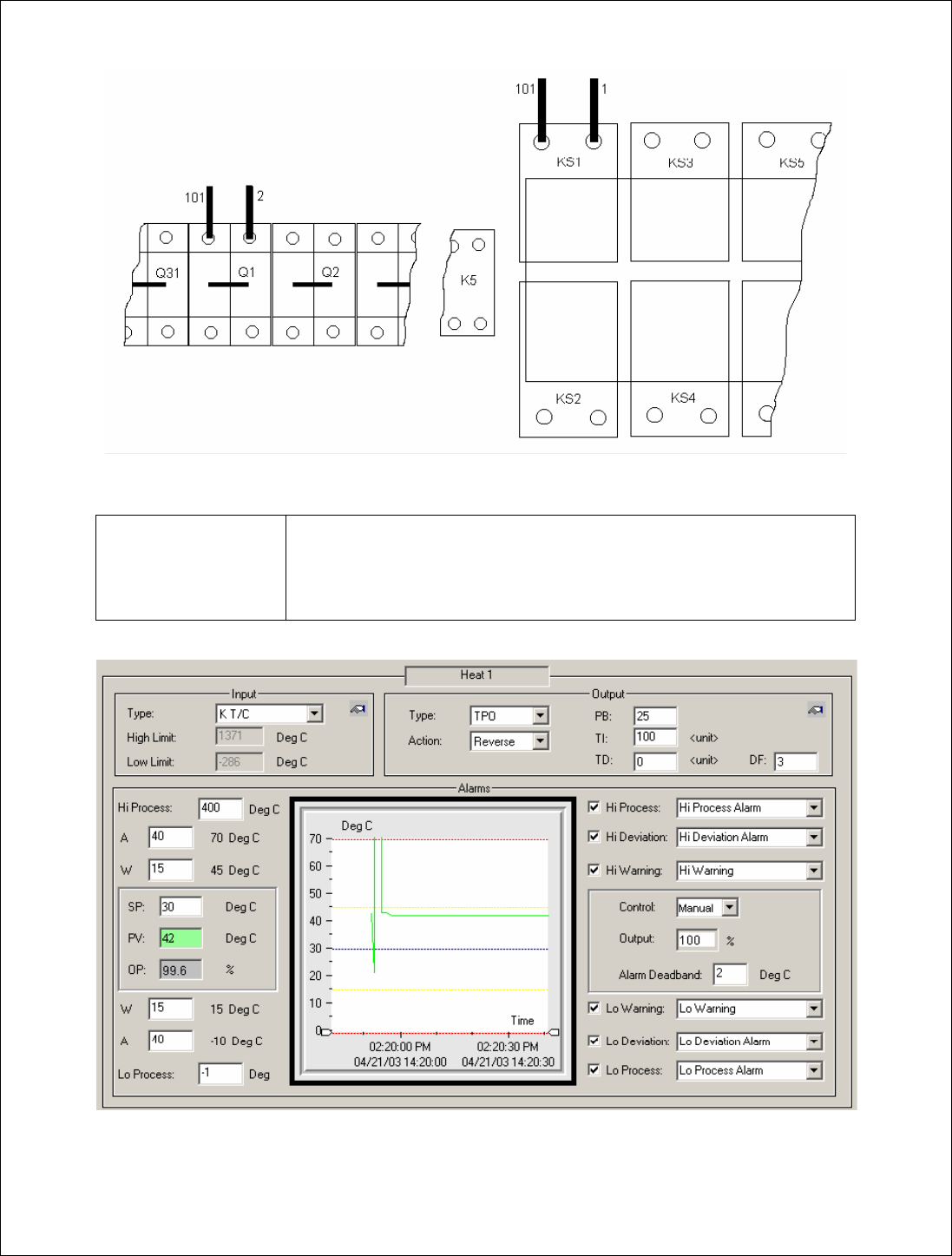

工作。然后应检查加热器的配线和加热元件。断开主电源，测量
可疑加热区的加热器线圈【例如：加热区－1（L－R）配线＃1 和
2，等】（参见
图
7）。如果回流炉的输入线路电压为 208 或 240VAC，
线间电阻应约为 9.0 欧姆。如果回流炉的输入电压为 380 或
480VAC，线间电阻应约为 36.0 欧姆。
如果读数差异很大，加热元件的配线以及加热元件自身需要检查
有无开路或短路。用电表测试每根加热器电线（黑线）和加热器
线圈的连续性。还需在每根电线与接地之间进行测试。这里连续
性表明接地短路，必须加以纠正。
84
图
7
b、重新接通电源并载入配方。设定输出功率比例为手动 100％。用电
压计设定直流量程，检查未加热区的固态继电器上的输入控制电
压，其中共通端连接端子 4（－），电压（v）端连接端子 3（＋）。
85
如果直流电压读数 4.5 至 5V，固态继电器将接收信号开启该区。
如果没有电压，检查 HC1－X 控制器远程端子和固态继电器板＃
681686－1 之间配线的连续性。如果检查所有配线没有问题，则可
能是控制器故障，应予以更换。
c、下一步是检查固态继电器的输出。使用电压计设定交流电压量程大
于或等于回流炉的输入电压，探针测量端子 1 和 2。如果电压读数
等于回流炉输入电压，固态继电器未导电，应予以更换（
参见“维
护程序”，第
111
页
）。如果电压计上无读数，则固态继电器工作
正常。
2、检查确认可疑加热区的吸风机电动机工作正常。否则参见
第
X
节
。
另见第
VI
节，第
91
页。
IV．计算机报告加热区
高偏差或过热。
检查：
A、软件
1、从“窗口”（W
indow）菜单选择“控制区设置”（Channel Setup）。用箭
头键选择出现问题的加热控制区。（加热区典型的报警屏幕如
图
8 所
示）
