87 C 、硬件 1 、确定控制可疑加热器模块的固态继电器的位置。同时要确认控制区编号。检查确认该区的吸风机电动机工作正常。 2 、按以下程序检查确认加热器线圈未接地短路：断开可疑加热区的断路器，测试每根加热器电线和接地之间的连续性。连续性表明加热器线圈短路或电线磨损，应予以更换。（参见维护第 I 部分，第 11 3 页） 3 、用电压计设定直流量程，检查过热区的固态继电器上输入控制电压，其中共通端连接…

图

2、检查确认报警偏差设定至少为 40℃。

3、检查确认控制输出设定为“自动”模式，类型是“TPO”，行为是“倒

转”。当加热区温度达到设定点时，计算机立即降低输出功率比例。加

热区热量超过设定点时，计算机将开始降低输出功率比例，热量值将

开始下降。如果加热区温度并未随着输出功率比例值开始下降，参照

下述热力学问题和硬件部分。

B、热力学问题

1、如果相邻加热区的设定点差异超过 40℃，其它加热区事实上可能对较

低设定点的加热区进行加热，从而引起温度过高的情况。这种情况可

以通过调节问题加热区的设定点加以纠正。

2、事实上另一个加热区过热会引起这种状况。如果检查本节中的所有测

试没有问题，则在每个相邻区执行测试。

C、硬件

1、确定控制可疑加热器模块的固态继电器的位置。同时要确认控制区编号。

检查确认该区的吸风机电动机工作正常。

2、按以下程序检查确认加热器线圈未接地短路：断开可疑加热区的断路器，

测试每根加热器电线和接地之间的连续性。连续性表明加热器线圈短路

或电线磨损，应予以更换。（

参见维护第

部分，第

113

页

）

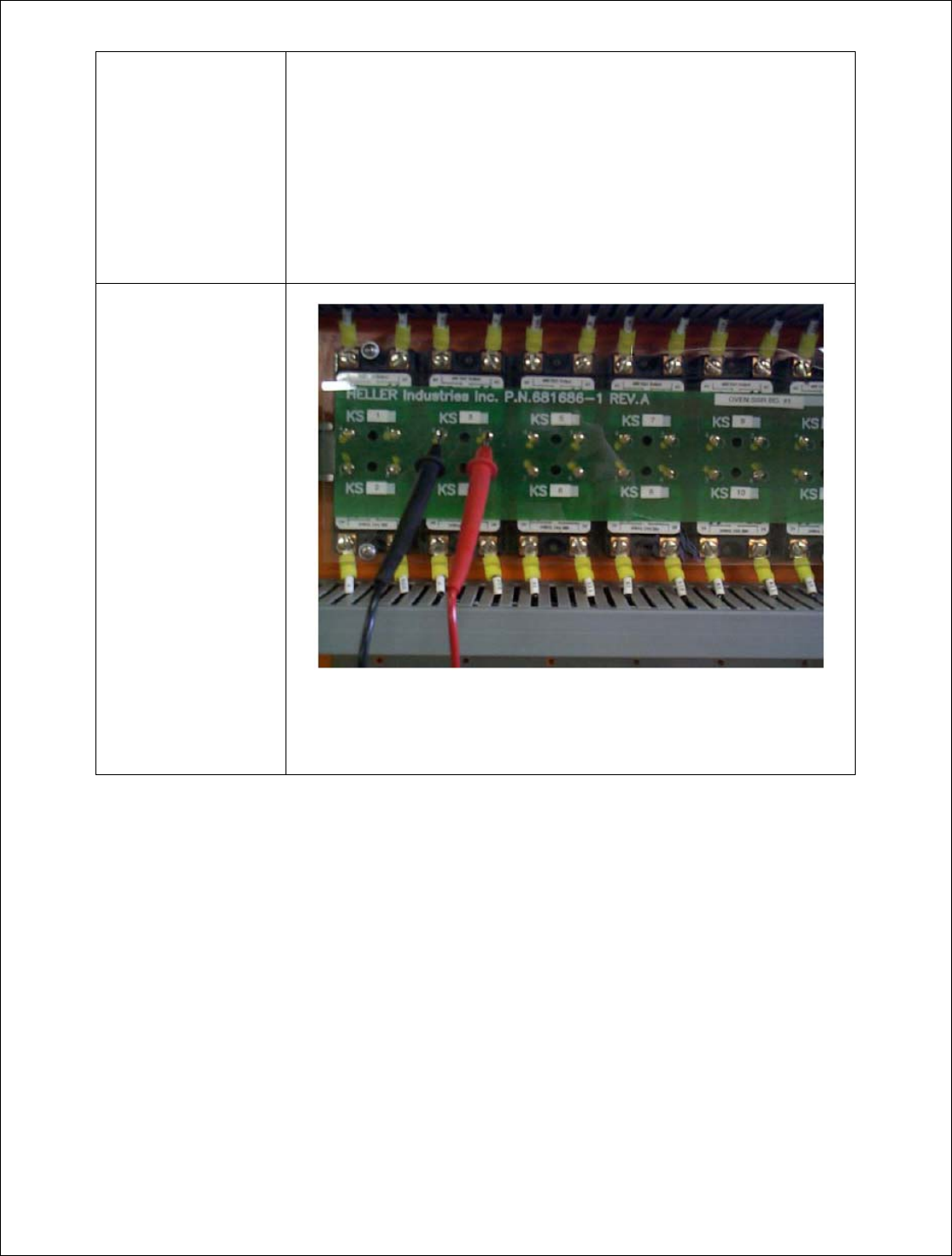

3、用电压计设定直流量程，检查过热区的固态继电器上输入控制电压，其

中共通端连接端子 4（－），电压（v）端连接端子 3（＋）。

（注意：您必须运行配方，设定问题加热区为手动功率 0％。如果直流电压

读数为 0V，固态继电器将接收信号断开该区。如果有电压，HC1－X 或 HC2

控制器可能有故障，应予以更换。

4、下一步是检查固态继电器的输出。使用电压计设定交流电压量程大于或

等于回流炉的输入电压，探针测量端子 1 和 2。（注意：您必须运行配方，

并设定问题加热区为手动功率 0％）如果电压读数等于回流炉输入电压，

固态继电器未

导电，工作正常。如果电压计上无读数，则固态继电器故

障，应按照维护一章中的程序予以更换。

另见第

节，第

页。

V．计算机报告“高工

艺值报警。”

检查：

A、软件

1、载入在出现报警时运行的相同配方（参见软件部分）。

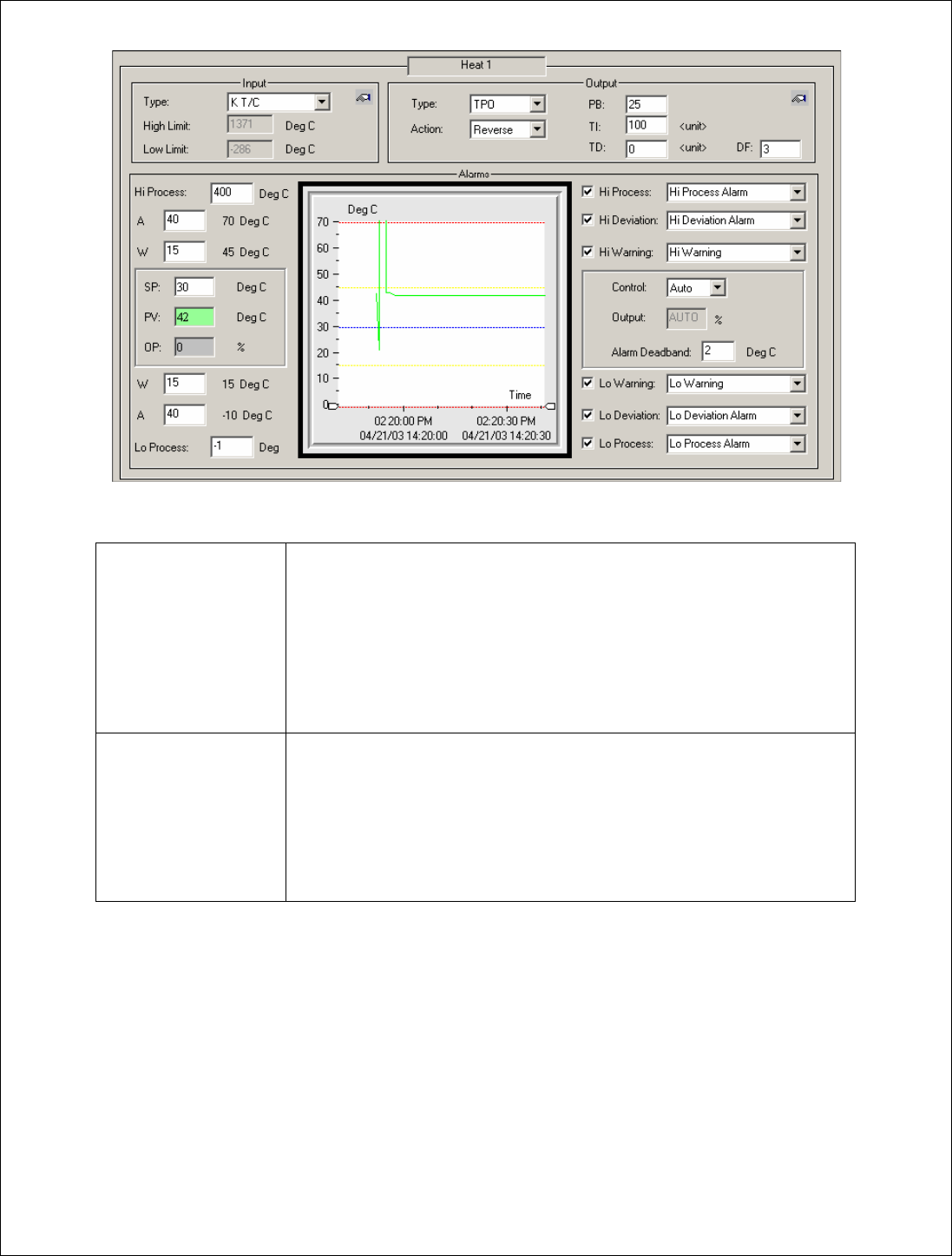

2、从“窗口”（Window）菜单选择“控制区设置”（Channel Setup）。用

箭头键选择出现问题的加热控制区。（加热区典型的报警屏幕如

图

所示）
