88

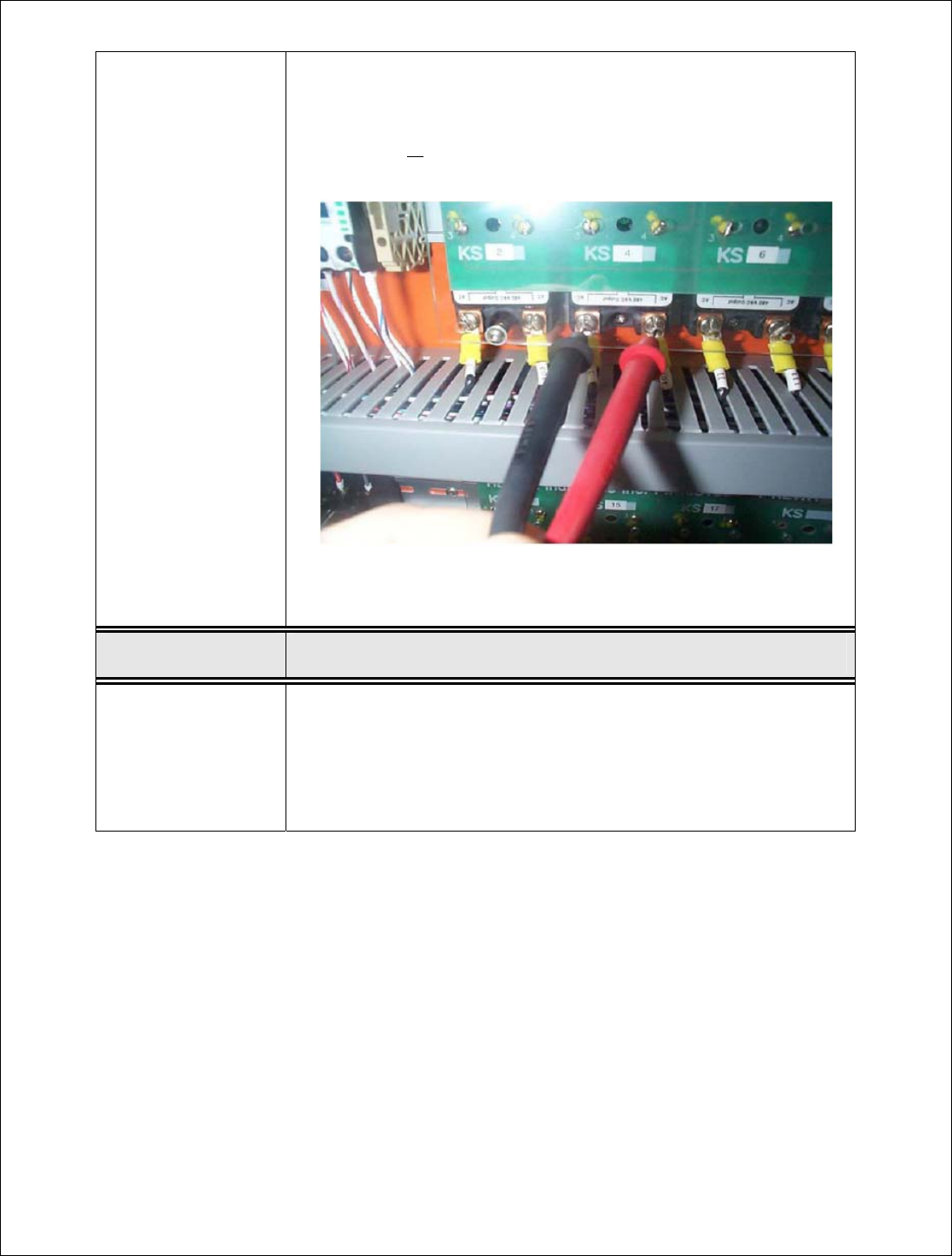

4、下一步是检查固态继电器的输出。使用电压计设定交流电压量程大于或
等于回流炉的输入电压，探针测量端子 1 和 2。（注意：您必须运行配方，
并设定问题加热区为手动功率 0％）如果电压读数等于回流炉输入电压，
固态继电器未
导电，工作正常。如果电压计上无读数，则固态继电器故
障，应按照维护一章中的程序予以更换。
另见第
VI
节，第
91
页。
V．计算机报告“高工
艺值报警。”
检查：
A、软件
1、载入在出现报警时运行的相同配方（参见软件部分）。

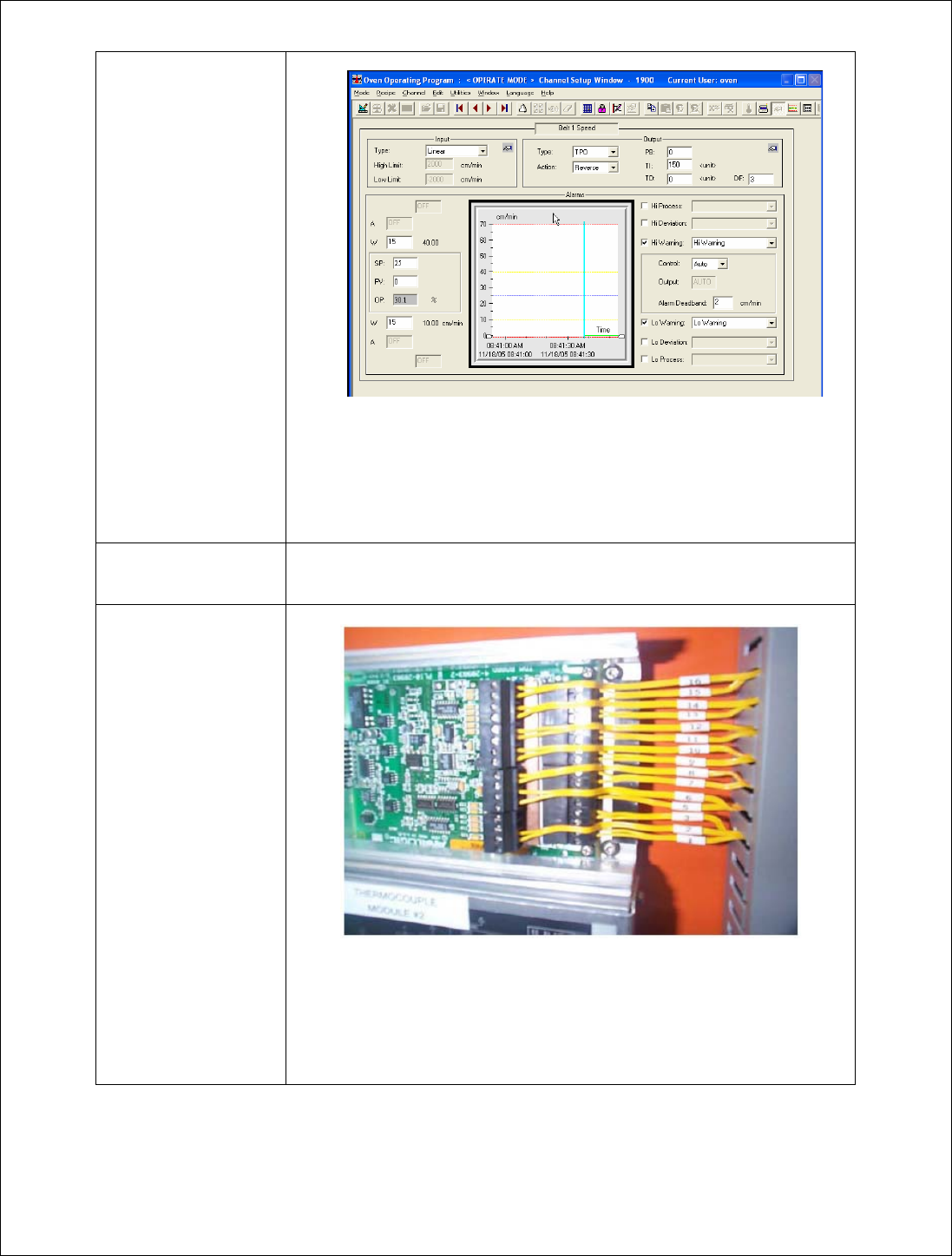

2、从“窗口”（Window）菜单选择“控制区设置”（Channel Setup）。用
箭头键选择出现问题的加热控制区。（加热区典型的报警屏幕如
图
9
所示）
89
图
9
3、检查确认高工艺值报警设定为 400℃（高温回流炉设为 450℃或以上）。
（同时检查确认高工艺值报警温度高于高偏差报警温度。否则参见
第
IV
部分
）
B、控制器
1、如果所有加热区的工艺值（PV）读数为 3277，则重置热电偶模块。

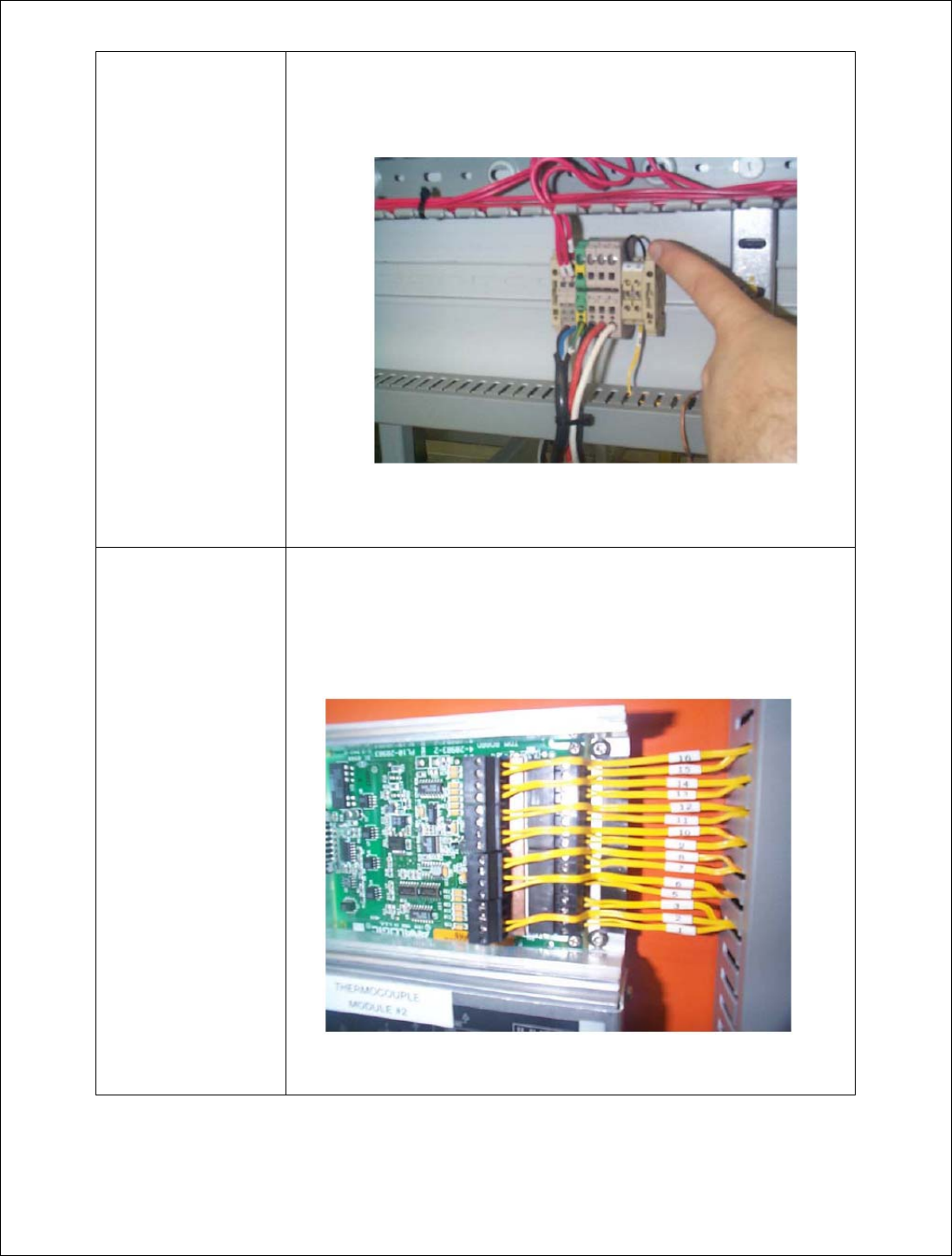

热电偶模块
要重置热电偶模块，用旋转开关（位于回流炉前部）断开回流炉的
主电源约 10 至 15 秒，然后再接通电源。如果问题仍存在，可能热电偶
模块与主控制器接触不良，或者热电偶模块故障，应予以更换。
90
2、断开可疑加热区的热电偶（注意：热电偶的编号参见主示意图，或
检查该区的热电偶单元）。在连接热电偶处的端子间连接短距离的电
线。
在总览屏幕上查看该区。其读数应约为 25℃。如果该区显示 3277，
则控制器故障，应予以更换。
C、热电偶
执行以下步骤检查确认问题加热区的热电偶未断开。（注意：如果在步骤
B 中检查控制器没有问题，则在热电偶断开时计算机读数 3277）目视检查热
电偶单元和控制器是否连接正确。如果目视所有连接正常，从 HC1－X 控制
器上断开热电偶，用欧姆表测试。您必须对高温和低温的热电偶都进行测试。
如果任一测试结果为开路状态，则热电偶故障，应予以更换。
另见以下第
VI
部分。
