90 2 、断开可疑加热区的热电偶（注意 ：热电偶的编号参见 主示意图，或 检查该区的热电偶单元） 。 在连接热电偶处的端子间连接短距离的电 线。 在总览屏幕上查看该区。其读数应约为 25 ℃。如果该区显示 327 7 ， 则控制器故障，应予以更换。 C 、热电偶 执行以下步骤检查确认问题加热区的热电偶未断开。 （注意： 如果在步骤 B 中检查控制器没有问题， 则在热电偶断开时计算机读数 327 7 ） 目视检查热 电偶单元和控制器是否…
89
图
9
3、检查确认高工艺值报警设定为 400℃（高温回流炉设为 450℃或以上）。
（同时检查确认高工艺值报警温度高于高偏差报警温度。否则参见
第
IV
部分
）
B、控制器
1、如果所有加热区的工艺值（PV）读数为 3277，则重置热电偶模块。
热电偶模块
要重置热电偶模块，用旋转开关（位于回流炉前部）断开回流炉的
主电源约 10 至 15 秒，然后再接通电源。如果问题仍存在，可能热电偶
模块与主控制器接触不良，或者热电偶模块故障，应予以更换。
90
2、断开可疑加热区的热电偶（注意：热电偶的编号参见主示意图，或
检查该区的热电偶单元）。在连接热电偶处的端子间连接短距离的电
线。
在总览屏幕上查看该区。其读数应约为 25℃。如果该区显示 3277，
则控制器故障，应予以更换。
C、热电偶
执行以下步骤检查确认问题加热区的热电偶未断开。（注意：如果在步骤
B 中检查控制器没有问题，则在热电偶断开时计算机读数 3277）目视检查热
电偶单元和控制器是否连接正确。如果目视所有连接正常，从 HC1－X 控制
器上断开热电偶，用欧姆表测试。您必须对高温和低温的热电偶都进行测试。
如果任一测试结果为开路状态，则热电偶故障，应予以更换。
另见以下第
VI
部分。
91
VI．加热区的温度不稳
定
检查：
A、热力学问题
1、如果相邻加热区的设定点差异超过 40℃，其它加热区事实上可能对
较低设定点的加热区进行加热，从而引起温度过高的情况。这种情
况可以通过调节问题加热区的设定点加以纠正。
B、热电偶/固态继电器
1、选择“工具”（U
tilities）菜单上的“图表”（Plot）设置。配置图表显
示问题加热区的设定点、输出比例以及工艺变量。（参见软件一章 C
－
4d
部分，第
31
页

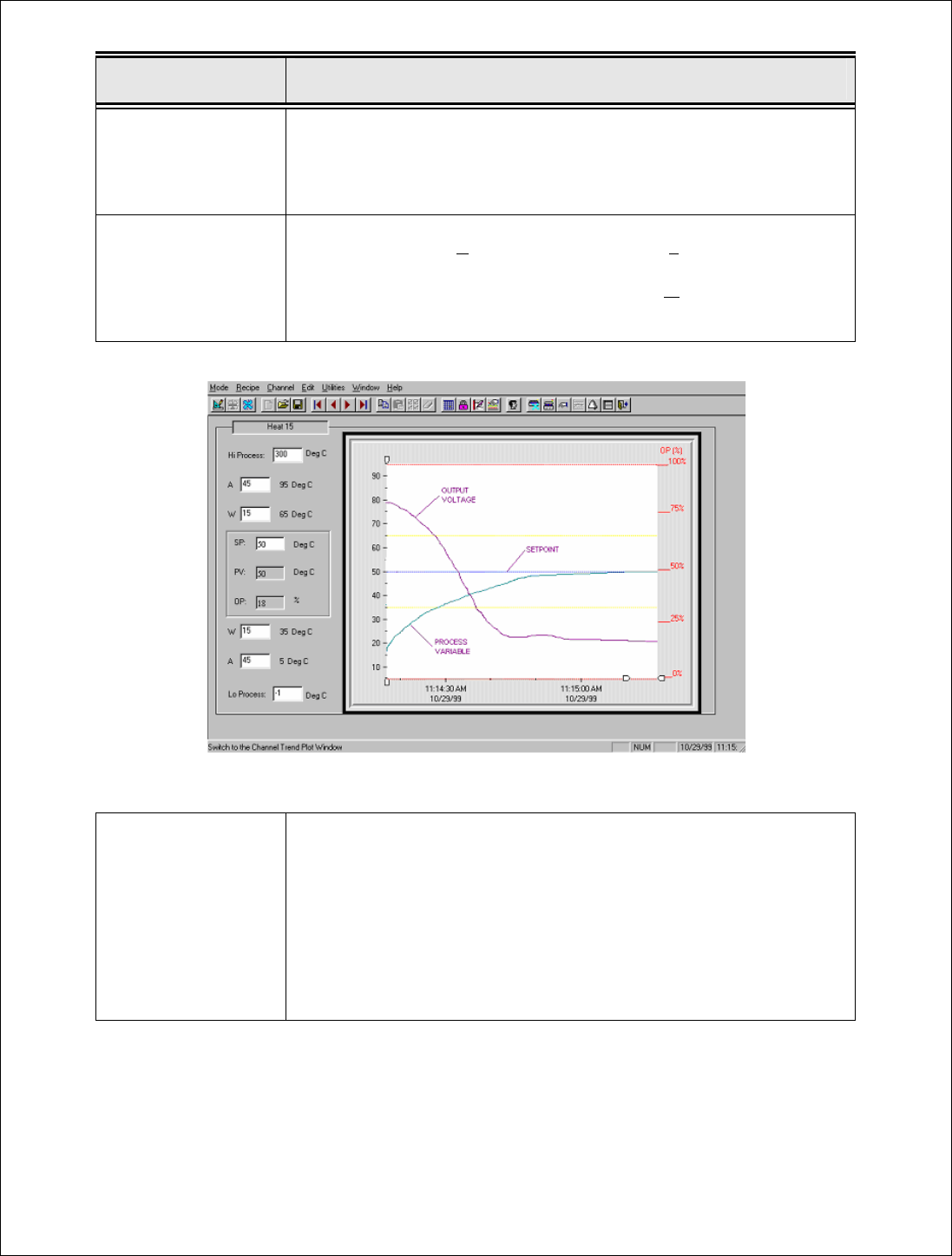

）然后选择“窗口”（Windows）菜单上的“控
制区趋势图表”。典型的趋势图表如
图
10 所示。
图
10
2、检查屏幕上的图表。如果 PV（工艺值）曲线毫无规律性，如
图
11
所示，很可能是热电偶故障而与接地短路。从控制器上断开可疑热
电偶，用完用电表设定电阻量程，检查每根电线与接地之间的连续
性。高温和低温热电偶均需进行测试。如果存在接地连续性，则更
换热电偶。（
参见维护一章，第
111
页
）
