2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie 2.8 Avstängning av tryckluftsmatnin g och trycksänkning Fr.o.m. pr ogramver sion 706.1 SP1 Utgåva 10/2014 100 2 Bild 2.8 - 1 Automatens tryckluftsaggregat Förklaring av b…
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.8 Avstängning av tryckluftsmatning och trycksänkning
99
2.8 Avstängning av tryckluftsmatning och trycksänkning
Automatens driftstrycket är fast inställt på 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). Tryckluftsenhetens
placering anges av pos. 1 på bild 2.8 - 1
, sidan 100. Tryckluften till automaten kan stängas av med
kranen (pos. 2 på bild 2.8 - 1
, sidan 100).
Lossa täckkåpans spärr med en maskinnyckel.
Lyft av täckkåpan (se bild 2.8 - 1, sidan 100).
Vrid kranens spak (pos. 1 på bild 2.8 - 1, sidan 100) från vertikalt till horisontellt läge.
Kontrollera manometern för drifttrycket (pos. 5 på bild 2.8 - 1, sidan 100). När automaten
slagits på sjunker trycket till 1 min. 0 MPa (0 bar) inom minut.
2
SE UPP!
Avstängning av tryckluftsmatningen!
Avbryt tryckluftsmatningen när maskinen är på med kranen i max. 30 minuter.
Om du behöver mer tid för att underhålla eller serva tryckluftssystemet: Stäng av au-
tomaten med huvudbrytaren och skilj den från tryckluftsmatningen.
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.8 Avstängning av tryckluftsmatning och trycksänkning Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
100
2

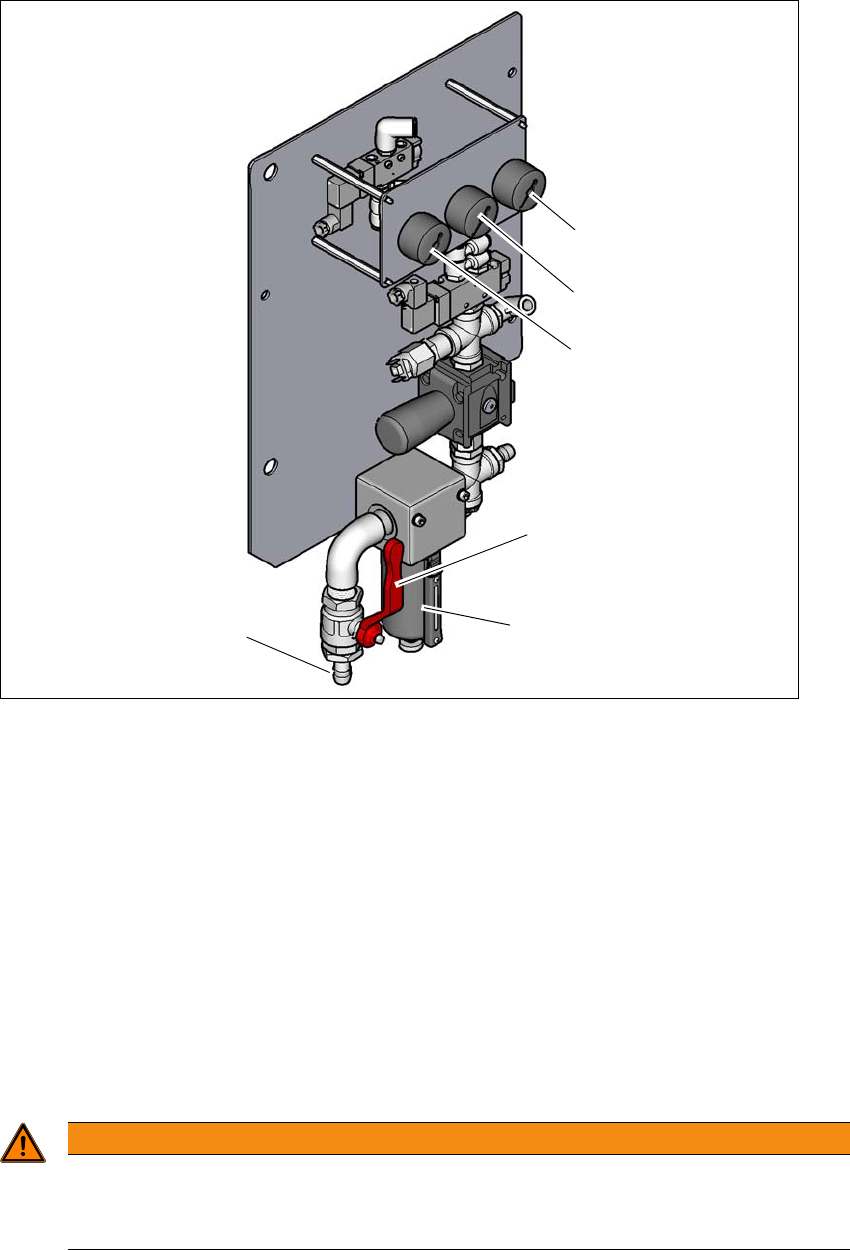

Bild 2.8 - 1 Automatens tryckluftsaggregat
Förklaring av bilden 2.8 - 1
(1) Manometer för försörjningstryck i maskinkomponenterna
börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer för försörjningstryck i portal 1 till 4
börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer för ingångstryck
börtryck: 0,5 - 1,0 MPa, 5 - 10 bar (indikeringsområde: 0 - 1,0 MPa, 0 - 10 bar)
(4) Avstängningskranen i läge "ÖPPEN"
(5) Tryckluftsfilter
(6) Tryckluftsanslutning
2
VARNING
Risk för skador!
Risk för skador från trycksatta tryckluftsledningar.
Lossa aldrig trycksatta tryckluftsledningar.
(6)
(1)
(2)
(3)
(5)
(4)
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.9 Energistatus för automaten efter att huvudbrytaren slagits från
101
2.9 Energistatus för automaten efter att huvudbrytaren
slagits från
2

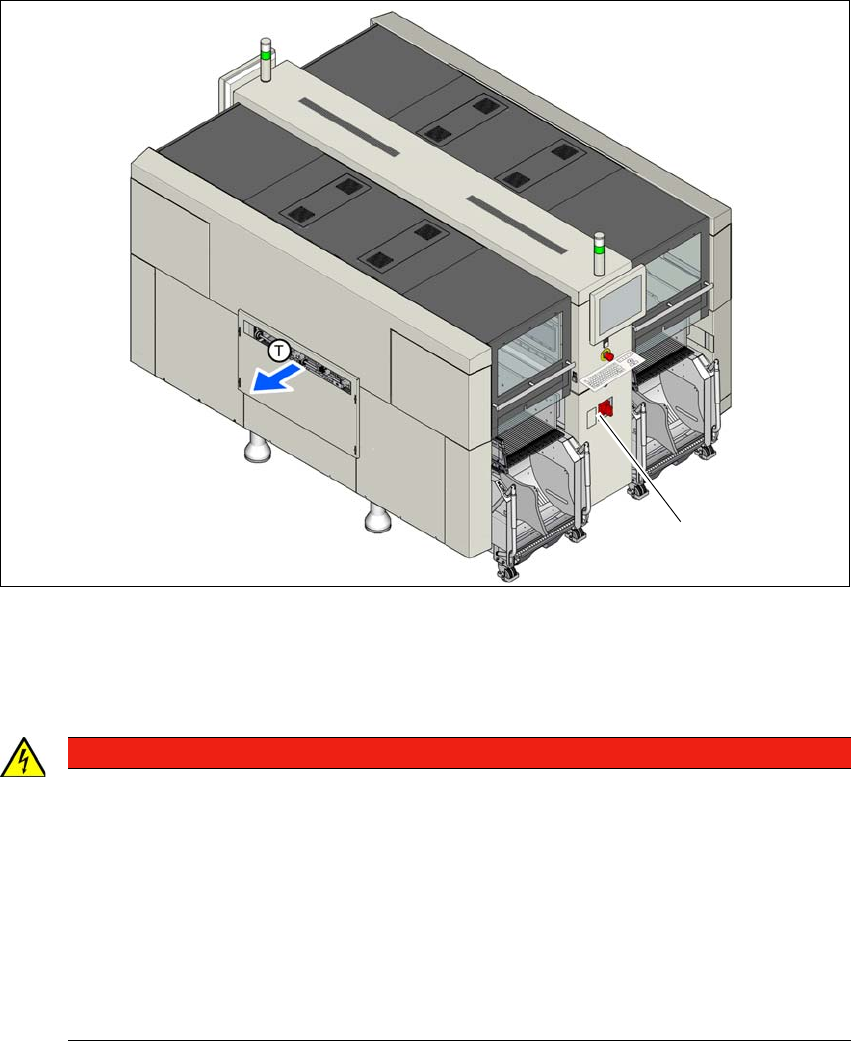

Bild 2.9 - 1 Strömförsörjningens placering på automaten (SIPLACE X2 S/X3 S/X4 S som exempel)
2
2
(1) Huvudbrytare
FARA
Livsfarlig spänning!
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ resp. 3 x 415 V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är
strömförande med livsfarlig spänning - även när huvudbrytaren är frånslagen.
Felaktig hantering av automaten kan leda till döden eller allvarliga skador samt stora ma-
terialskador.
Observera de gällande arbetarskydds- och DIN-föreskrifterna (särskilt EN 60204,
del 1 eller IEC 60204, del 1) och gällande bestämmelser i ditt land.
Endast personal med särskild behörighet får öppna kåporna till elaggregatet.
(1)
