Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.9 Energist atus för automaten efter att huvud brytaren slagits från 103 2 Bild 2.9 - 3 Elaggregat, vy från sidan (1) Pri…
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.9 Energistatus för automaten efter att huvudbrytaren slagits från Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
102
2.9.1 Huvudbrytaren stängd - automaten kopplad med nätet
2
2

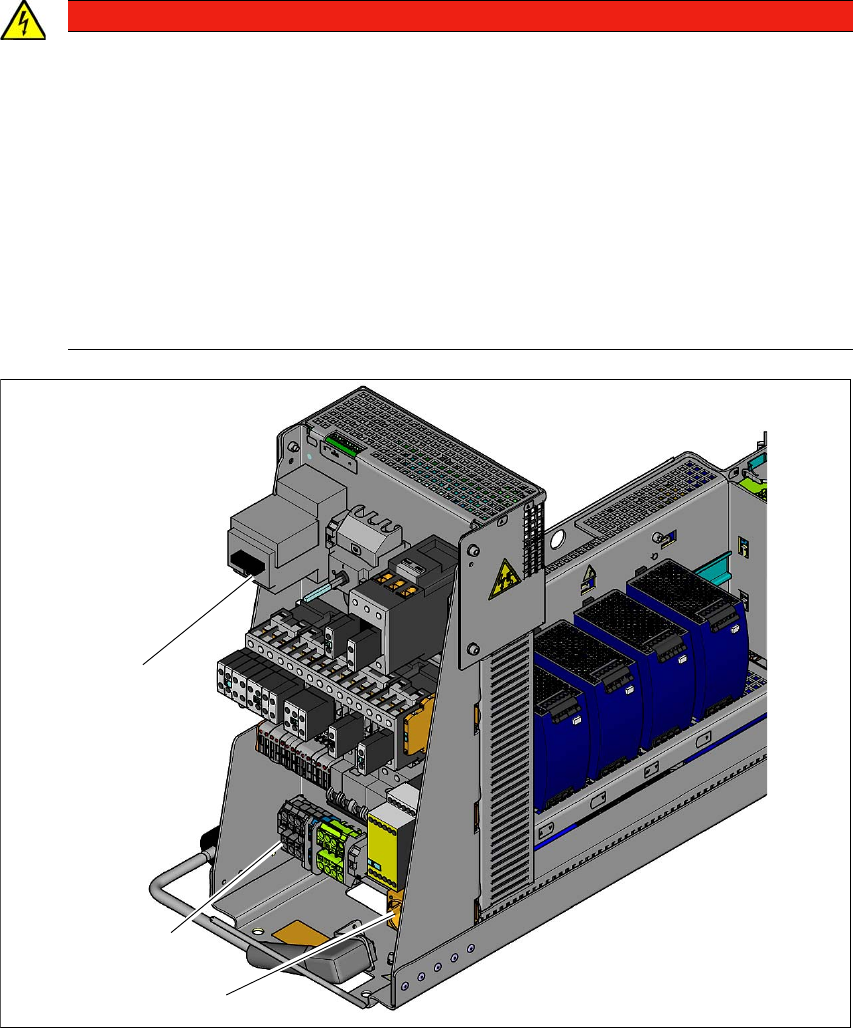

Bild 2.9 - 2 Elaggregat, framsidan
(1) Serviceuttag (X102)
(2) Nätplintar (X100)
(3) Huvudbrytare (Q1)
FARA
Livsfarlig spänning!
Felaktig hantering av automaten kan leda till döden eller allvarliga skador samt stora ma-
terialskador.
När huvudbrytaren är frånslagen är följande komponenter fortfarande strömförande med
livsfarlig spänning:
– Nätplintar i transformatorenheten L1, L2 och L3 i huvudbrytaren Q1
– Serviceuttag X98
– Serviceuttag X102 vin inkopplad automatsäkring F1
– Alla enskilda ledningar som är strömförande även när huvudbrytaren slagits från är
bruna.
(3)
(1)
(2)
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.9 Energistatus för automaten efter att huvudbrytaren slagits från
103
2
Bild 2.9 - 3 Elaggregat, vy från sidan
(1) Primäranslutningsplintar på transformatorn för anslutning av nationell nätspänning.
I tabellen anges spänningen för olika delsystem när huvudbrytaren slagits från och automaten
fortfarande är nätansluten.
(1)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.9 Energistatus för automaten efter att huvudbrytaren slagits från Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
104
2
2.9.2 Huvudbrytaren frånslagen - automaten bortkopplad från nätet
Automaten är spänningslös förutom smärre kvarvarande spänning i elaggregatet.
2.9.3 Tryckluft i automaten när huvudbrytaren slagits från
När huvudbrytaren (pos. 1 på bild 2.9 - 1, sidan 101) stängs av eller vid strömavbrott stänger den
elstyrda huvudventilen tryckluftsenheten (pos. 1 på bild 2.8 - 1
, sidan 100). Trycket sjunker till 0
MPa (0 bar) inom 5 sekunder.
Grupp Spänning
Anslutningsdon X100
Plint L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Serviceuttag X102
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Automatsäkring F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Huvudbrytare Q1
Plint L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Huvudbrytare Q1
Plintar på transformatorenheten T1, T2, T3 0 V~
Elaggregat
(se Restspänning och urladdningstider när huvudbrytaren stängs av
, sidan 97)
