2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie 2.9 Energistatus för automaten efter a tt huvudbrytaren slagits från Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 104 2 2.9.2 Huvudbryt aren frånslagen - automaten bor…
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.9 Energistatus för automaten efter att huvudbrytaren slagits från
103
2

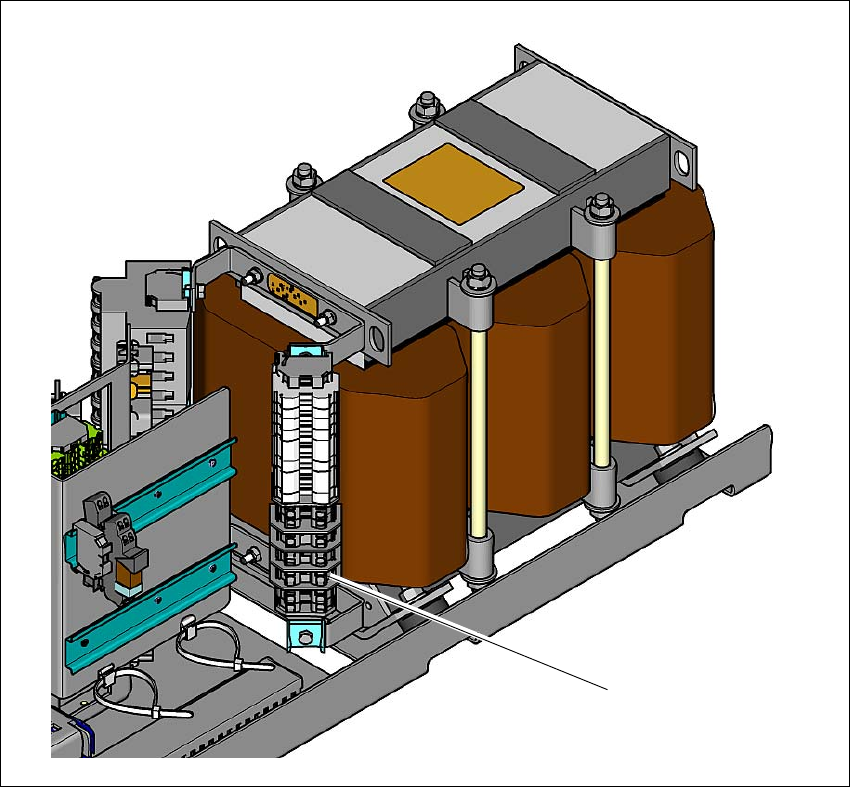

Bild 2.9 - 3 Elaggregat, vy från sidan
(1) Primäranslutningsplintar på transformatorn för anslutning av nationell nätspänning.
I tabellen anges spänningen för olika delsystem när huvudbrytaren slagits från och automaten
fortfarande är nätansluten.
(1)
2 Driftsäkerhet Driftsinstruktion SIPLACE X-serie
2.9 Energistatus för automaten efter att huvudbrytaren slagits från Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
104
2
2.9.2 Huvudbrytaren frånslagen - automaten bortkopplad från nätet
Automaten är spänningslös förutom smärre kvarvarande spänning i elaggregatet.
2.9.3 Tryckluft i automaten när huvudbrytaren slagits från
När huvudbrytaren (pos. 1 på bild 2.9 - 1, sidan 101) stängs av eller vid strömavbrott stänger den
elstyrda huvudventilen tryckluftsenheten (pos. 1 på bild 2.8 - 1
, sidan 100). Trycket sjunker till 0
MPa (0 bar) inom 5 sekunder.
Grupp Spänning
Anslutningsdon X100
Plint L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 220 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Serviceuttag X102
115 V~
120 V~
130 V~
156 V~
220 V~
230 V~
240 V~
Automatsäkring F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Huvudbrytare Q1
Plint L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Huvudbrytare Q1
Plintar på transformatorenheten T1, T2, T3 0 V~
Elaggregat
(se Restspänning och urladdningstider när huvudbrytaren stängs av
, sidan 97)
Driftsinstruktion SIPLACE X-serie 2 Driftsäkerhet
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 2.10 Låsning av automaten och montering av varningsskyltar
105
2.10 Låsning av automaten och montering av varnings-
skyltar
2.10.1 Syfte och omfattning
Innan underhålls- eller servicearbete utförs på automaten måste den säkras mot inkoppling och
förses med varningsskyltar. Om anvisningarna enligt nedan följs till punkt och pricka kan risken
för personskador elimineras.
2
2.10.2 Beskrivning
Följ nedanstående anvisningar vid bortkoppling, reglering eller avlastning av energi.
Informera alla berörda medarbetare.
Stäng av automaten och all kringutrustning. Följ därvid normal avstängningsprocedur:
– Tryck på STOPP-knappen.
– Koppla ner styrdatorn.
– Koppla ur automaterna vid huvudströmbrytaren.
Skilj automaten från alla energikällor:
– Bryt tryckluftsmatningen.
– Bryt spänningsmatningen.
Lås utrustningen.
– Sätt på lås på alla ställen som du kan (t.ex. på motorskyddsbrytaren).
ANM
Lägsta krav
Den här metoden innehåller lägsta krav för låsning resp. uppsättning av varningsskyltar
på automaten vid underhålls- och servicearbeten. Ytterligare säkerhetsåtgärder kan
komma att påkallas av arbetsledning, skyddsombud, skyddskommitté eller med hänsyn
till arbetarskydd.
