3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.3 Mått och vikt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 126 3.3.1.1 Måttöversikt 3 Bild 3.3 - 1 Måttöversikt - SIPLACE X2 S/X3 S/X4 S som exempe…
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.3 Mått och vikt
125
3.3 Mått och vikt
3.3.1 Tekniska data - mått och vikt
3
Längd
*a
Utan bandförlängning och utan ingreppsskydd
Utan bandförlängning och med ingreppsskydd
Med bandförlängning (på en sida)
Med bandförlängning (på två sidor)
1915 mm
1948 mm
2191 mm
2433 mm
Bredd
Maskinskyddets ytterkontur
med skärm och tangentbord
på komponentvagnen och "yttre" bordposition (handtaget infällt)
på komponentvagnen och "yttre" bordposition (handtaget utfällt)
2647 mm
2940 mm
2890 mm
3640 mm
Automatens höjd (vid kretskortstransportörshöjd på 930 mm)
till skärmens övre kant
med tvåfärgad signallampa
med trefärgad signallampa
utan signallampa (förpackningshöjd)
Med uppfällda skyddskåpor
1630 mm
1852 mm
1893 mm
1658 mm
2120 mm
Automatens avstånd till golvet
(vid kretskortstransportörshöjd på 900 mm)
(vid kretskortstransportörshöjd på 930 mm)
(vid kretskortstransportörshöjd på 950 mm)
195 mm ± 15 mm
225 mm ± 15 mm
245 mm ± 15 mm
Vikt
SIPLACE X4i S/X4i S micron (maskin utan komponentvagn)
SIPLACE X4i S/X4i S micron (komplett utrustad med matare)
SIPLACE X4 S/X4 S micron (maskin utan komponentvagn)
SIPLACE X4 S/X4 S micron (komplett utrustad med matare)
SIPLACE X3 S (maskin utan komponentvagn)
SIPLACE X3 S (komplett utrustad med matare)
SIPLACE X2 S (maskin utan komponentvagn)
SIPLACE X2 S (komplett utrustad med matare)
3 430 kg
4 000 kg
3 430 kg
4 000 kg
3 410 kg
3 970 kg
3 390 kg
3 950 kg
Uppställningsyta
*b
5,73 m²
Ytlast
X-serie med 4 komponentvagnar X 6,1 kN/m²
Antal maskinfötter 6
Max. bulleremission 75 dB (A)
Omgivningstemperatur Mellan 15°C och 35°C
Luftfuktighet 30 % till 75 % (i genomsnitt inte mer än 45 % så
att ingen kondens bildas i maskinen)
*)a Mätt över maskinskyddets ytterkontur.
*)b Mätt över maskinskyddets ytterkontur och över tangentbordet (utan bandförlängning).
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.3 Mått och vikt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
126
3.3.1.1 Måttöversikt
3

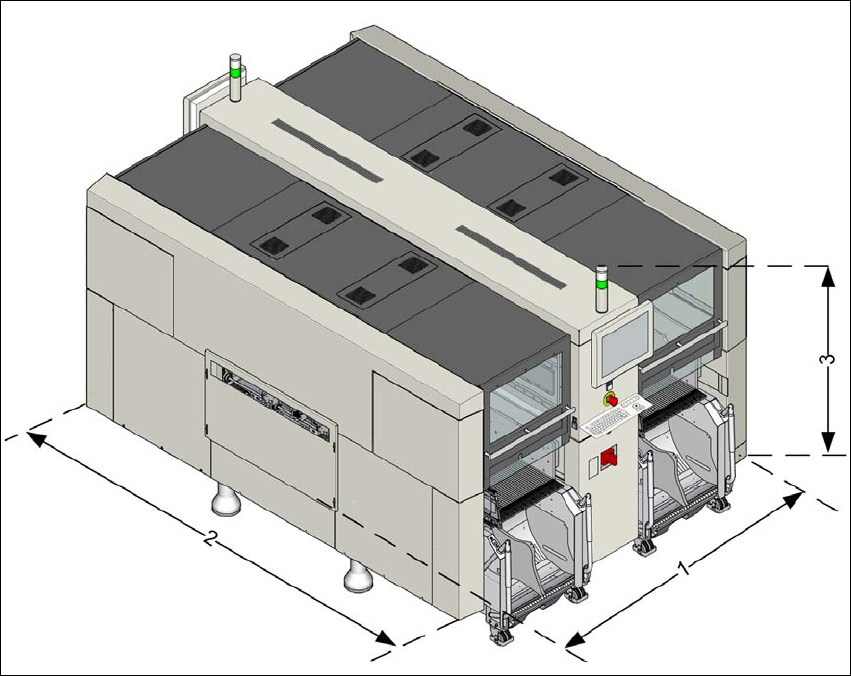

Bild 3.3 - 1 Måttöversikt - SIPLACE X2 S/X3 S/X4 S som exempel
Exempel:
(1) Längd = 1948 mm
(2) Bredd = 2647 mm
(3) Höjd = 1852 mm
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.3 Mått och vikt
127
3.3.1.2 Höjd på den uppfällda skyddskåpan
3
Bild 3.3 - 2 Höjd på den uppfällda skyddskåpan - mått i millimeter (SIPLACE X4i S som exempel)
De angivna måtten gäller max. kretskortstransportörshöjd på 950 mm.
(1) Höjden varierar beroende på inställd kretskortstransportörshöjd
– vid kretskortstransportörshöjd 900 mm = 195 mm ± 15 mm
– vid kretskortstransportörshöjd 930 mm = 225 mm ± 15 mm
– vid kretskortstransportörshöjd 950 mm = 245 mm ± 15 mm
