3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.3 Mått och vikt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 128 3.3.2 Rangeringsradier för komponentvagnarna 3 Bild 3.3 - 3 Rangeringsradier för kom…
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.3 Mått och vikt
127
3.3.1.2 Höjd på den uppfällda skyddskåpan
3

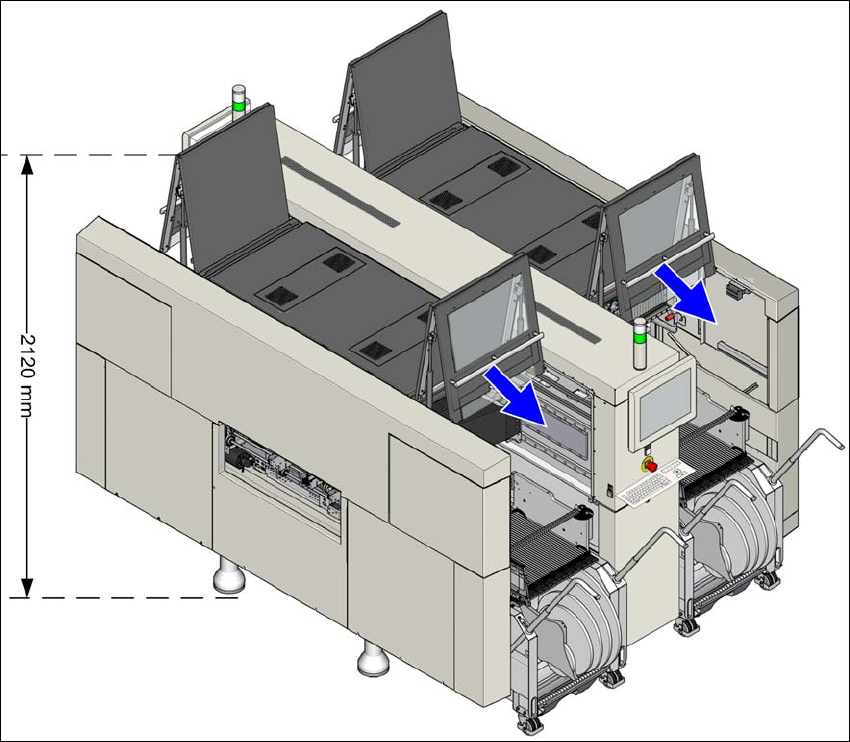

Bild 3.3 - 2 Höjd på den uppfällda skyddskåpan - mått i millimeter (SIPLACE X4i S som exempel)
De angivna måtten gäller max. kretskortstransportörshöjd på 950 mm.
(1) Höjden varierar beroende på inställd kretskortstransportörshöjd
– vid kretskortstransportörshöjd 900 mm = 195 mm ± 15 mm
– vid kretskortstransportörshöjd 930 mm = 225 mm ± 15 mm
– vid kretskortstransportörshöjd 950 mm = 245 mm ± 15 mm
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.3 Mått och vikt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
128
3.3.2 Rangeringsradier för komponentvagnarna
3

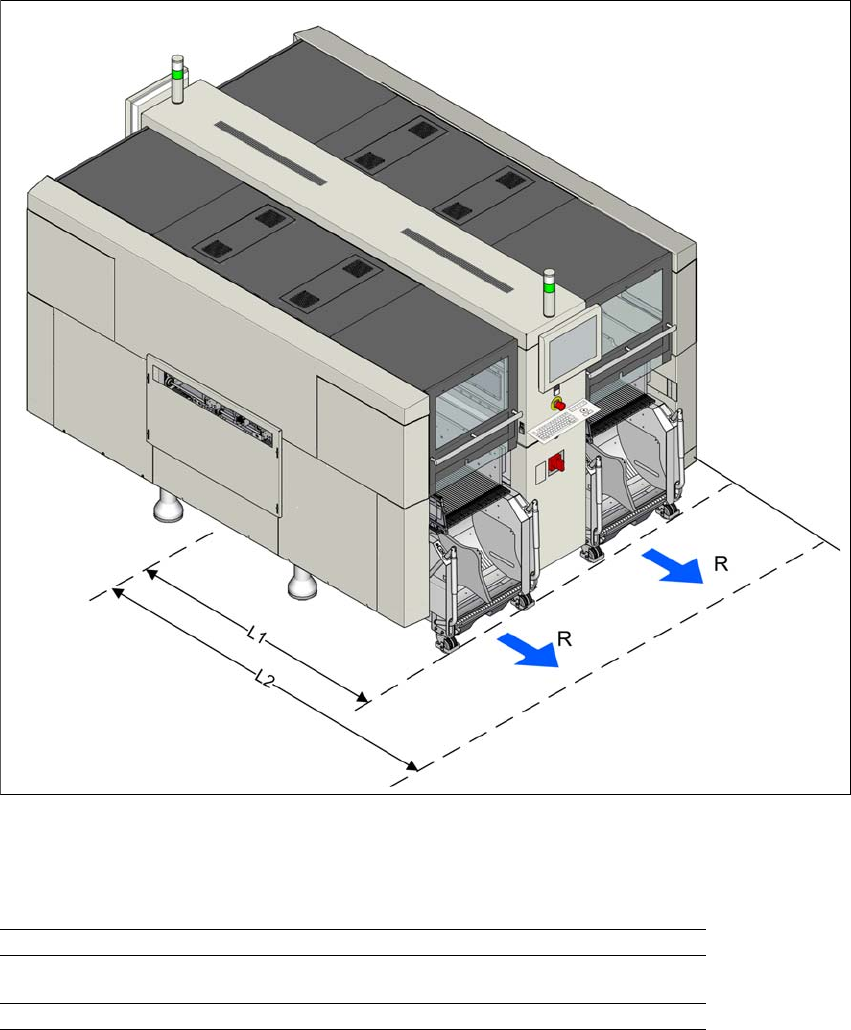

Bild 3.3 - 3 Rangeringsradier för komponentvagnarna på automater i X-serien
Rangeringsradierna R för komponentvagnarna på automater i X-serien:
3
3
3
Rangeringsradie R ställplatsposition 600 mm
Avstånd L1: Maskinens mitt till komponentvagnens ytter-
kant X
1470 mm
Avstånd L2: Maskinens mitt till väggen 2070 mm
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.3 Mått och vikt
129
3.3.3 Tyngdpunkt
3

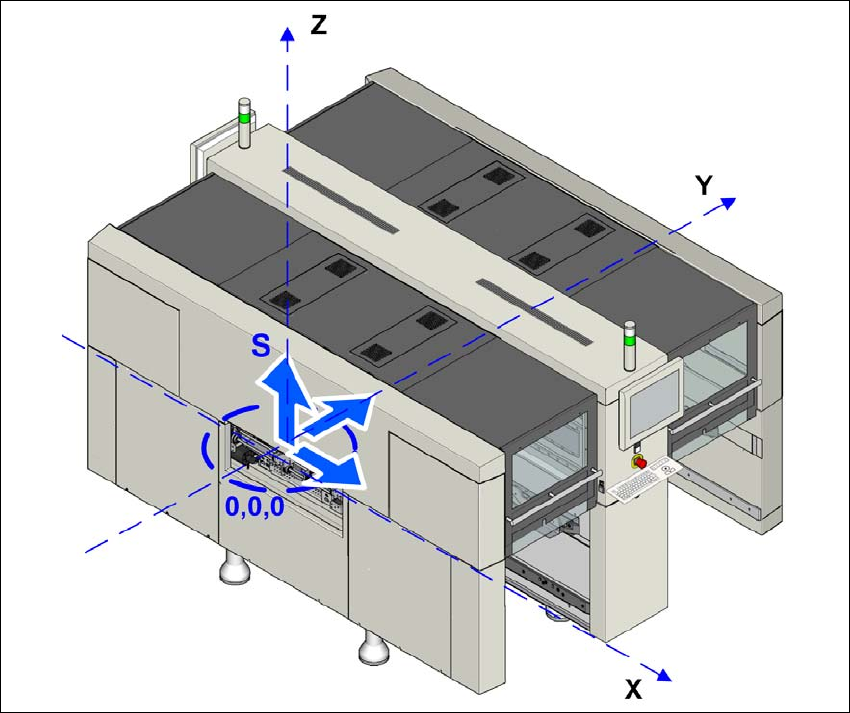

Bild 3.3 - 4 Tyngdpunkt i millimeter (SIPLACE X2 S/X3 S/X4 S som exempel)
X-koordinater 0 mm
Y-koordinater 0 mm
Z-koordinater 630 mm
Tyngdpunktskoordinaterna gäller för automaten vid en kretskortstransportörshöjd på 900 mm.
