3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.4 Översikt över delsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 130 3.4 Översikt över delsystem 3 3 Bild 3.4 - 1 Komponentöversikt - SIPLACE X…
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.3 Mått och vikt
129
3.3.3 Tyngdpunkt
3
Bild 3.3 - 4 Tyngdpunkt i millimeter (SIPLACE X2 S/X3 S/X4 S som exempel)
X-koordinater 0 mm
Y-koordinater 0 mm
Z-koordinater 630 mm
Tyngdpunktskoordinaterna gäller för automaten vid en kretskortstransportörshöjd på 900 mm.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.4 Översikt över delsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
130
3.4 Översikt över delsystem
3
3

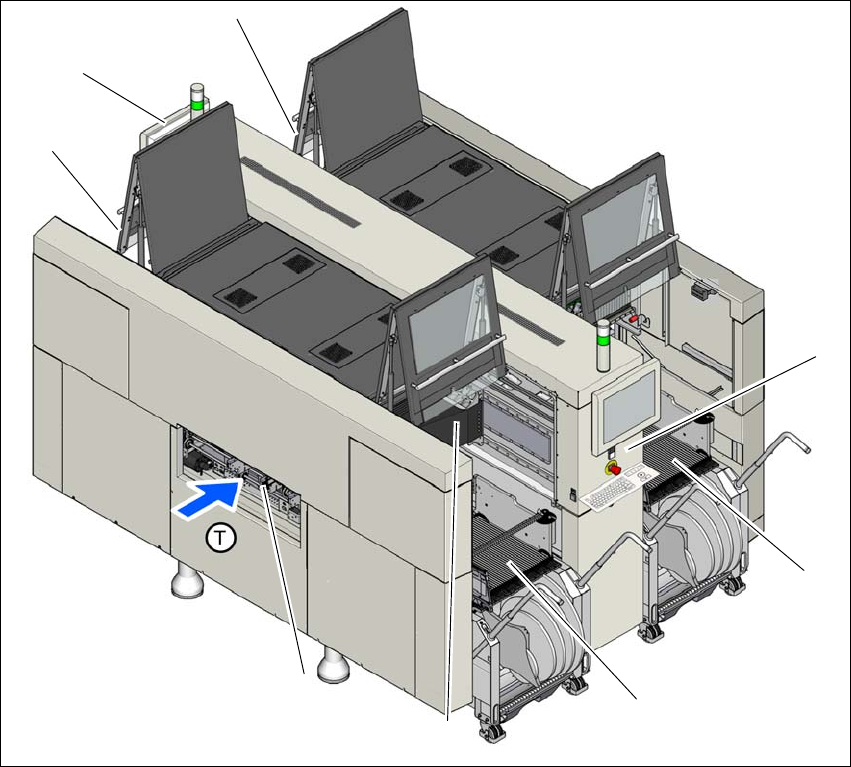

Bild 3.4 - 1 Komponentöversikt - SIPLACE X3 S som exempel
(1) Ställplats 1 med komponentvagn, bandkapningsaggregat, tombandskanal
(2) Ställplats 2 med komponentvagn, bandkapningsaggregat, tombandskanal
(3) Ställplats 3 med indragningsanordning, bandkapningsaggregat, tombandskanal
(4) Ställplats 4 med indragningsanordning, bandkapningsaggregat, tombandskanal
(5) Portal på ställplats 1 med ytmonteringshuvud
(6) Skärm med tangentbord (2x)
(7) Kretskortstransportör
(T) Transportriktning för kretskort
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.5 Ytmonteringshuvud
131
3.5 Ytmonteringshuvud
3.5.1 SIPLACE SpeedStar C&P20 för High Speed-ytmontering
3
Bild 3.5 - 1 SIPLACE SpeedStar - funktionsgrupper del 1
(1) DP-drivning, 20 drivningar
(2) Kretskort "Vakuumsensor hållkrets"
(3) Tryckluftsanslutning för 20 venturimunstycken till hämtnings-/ytmonterings- och hållkretsen
(4) Ledning för frånluften från tryckregleringsventilen (7)
(5) Tillbakahämtningscylinder
(6) Z-motor (linjärmotor)
(7) Tryckregleringsventil
