Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.5 Ytmonteringshuvud 133 3.5.1.1 Beskrivning SIPLACE SpeedS tar (C&P20) arbet ar efter principen Coll…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.5 Ytmonteringshuvud Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
132
3

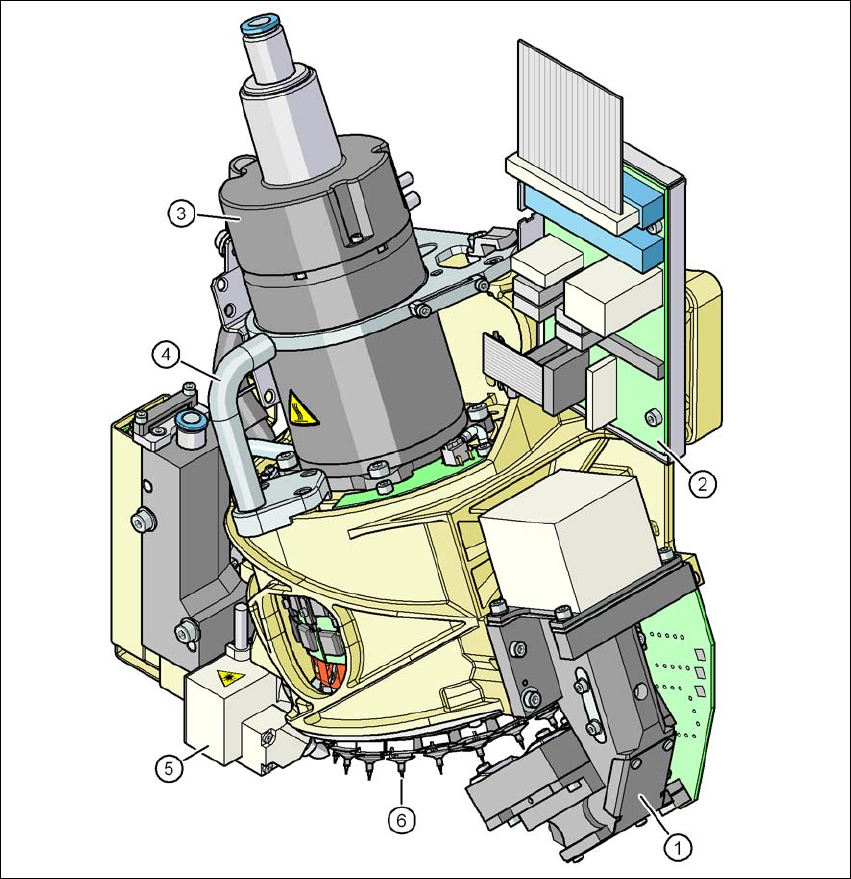

Bild 3.5 - 2 SIPLACE SpeedStar - funktionsgrupper del 2
(1) Komponentkamera C&P, typ 23, 6 x 6, digital
(2) Mellanfördelarkretskort
(3) Stjärnmotor
(4) Handtag
(5) Komponentsensor
(6) Stjärna med 20 pipetter
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.5 Ytmonteringshuvud
133
3.5.1.1 Beskrivning
SIPLACE SpeedStar (C&P20) arbetar efter principen Collect&Place, dvs. inom en cykel hämtas
20 komponenter med ytmonteringshuvudet. Komponentsensorn kontrollerar ytmonterings-/hämt-
positionen, om en komponent tagits upp av pipetten. På vägen till ytmonteringspositionen, centre-
ras komponenterna och vrids till det erforderliga ytmonteringsläget. Därefter sätts de ner mjukt
och positionsnoggrant ner på kretskortet med blåsluft.
Med ytmonteringshuvudet C&P20 har man lyckats att öka ytmonteringshuvudets kapacitet vä-
sentligt och därmed också ytmonteringsautomatens. Den kompakta konstruktionen av C&P20-hu-
vudet ger mycket korta cykeltider. Därvid står stjärnaxeln snett mot kretskortplanet. Med denna
geometri kan segmenten anordnas på trångt utrymme.
Komponentkameran är dessutom integrerad i C&P20-huvudet. Detta sparar in ytterligare kör-
sträckor jämfört externa centreringskameror. Dessutom har varje segment en egen DP-drivning
för vridning av pipetterna. Pipetterna vrids därför inte längre till det riktiga läget i en enda huvud-
station. De kan alltid och oberoende av varandra vridas till sitt ytmonteringsläge.
Varje segment har en egen vakuumgenerator. Omkopplingstiden mellan vakuum och blåsluft,
förkortas därmed väsentligt. Dessutom kan i hållkretsen för varje enstaka pipett en vakuumkontroll
genomföras.
Segmentens Z-drivning är gjord med en linjärmotor med linjärt sträckmätsystem och är därför yt-
terst noggrann. I hämtnings-/ytmonteringspositionen förflyttar Z-drivningen segmenten neråt resp.
uppåt.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.5 Ytmonteringshuvud Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
134
3.5.1.2 Tekniska data SIPLACE SpeedStar (C&P20)
3
SIPLACE SpeedStar (C&P20)
med komponentkamera typ
23
med komponentkamera typ 41
Komponentspektrum
*a
*)a Observera att det ytmonteringsbara komponentspektrat också påverkas av Pad-geometrin, kundens stan-
darder, komponentförpackningstoleranserna och komponenttoleranserna.
01005 till 2220, Melf, SOT,
SOD
03015 mm till 2220, Melf, SOT,
SOD, Bare-Die, Flip-Chip
Komponentspecifikationer
max. höjd
min. bendelning
min. benbredd
min. kuldelning
min. kuldiameter
min. mått
max. mått
max. vikt
4 mm
0,25 mm
0,1 mm
0,4 mm
0,2 mm
0,4 mm x 0,2 mm
6 mm x 6 mm
1 g
4 mm
0,08 mm
0,03 mm
0,10 mm
0,05 mm
0,12 mm x 0,12 mm
6 mm x 6 mm
1 g
Programmeringsbar
ytmonteringskraft
1,5 - 4,5 N 1,5 - 4,5 N
Pipettyper 10xx, 11xx, 12xx 10xx, 11xx, 12xx
X/Y-noggrannhet
*b
*)b Precisionsvärdena beräknas vid maskinleveransen och motsvarar villkoren i SIPLACE leverans- och pre-
stationsomfattning.
± 41 µm/3
± 55 µm/4
± 41 µm/3
± 55 µm/4
Vinkelnoggrannhet ± 0,5°/3
± 0,7°/4
± 0,5°/3
± 0,7°/4
Belysningsnivåer 5 5
Inställning av belysningsni-
våerna
256
5
256
5
