Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.5 Ytmonteringshuvud
143
3.5.5.3 Beskrivning
Varje Collect&Place-huvud är utrustat med egen vakuumgenerator som matar hållar- och plock-
ningskretsen med nödvändigt vakuum. Vakuumgeneratorerna till placeringshuvudena arbetar ef-
ter Venturi-principen. I kombination med en vakuumpump går det att avsevärt reducera
tryckluftsförbrukningen med huvudet SpeedStar (C&P20/M/P). En vakuumpump kan försörja upp
till två SpeedStar-huvuden (C&P20/M/P). Max. två vakuumpumpar kan användas (för 4 C&P20/
M/P). Löpande driftskostnader sjunker i takt med sänkta energikostnader.
Vakuumpumpen till- och frånkopplas med maskinen. Stationsprogrammet beräknar automatiskt
en eftergångstid på 6 minuter vid frånkopplingen för att skydda motorn mot överhettning.
3
3.5.5.4 Underhåll
Observera underhållsföreskrifterna för vakuumpumpen.
Läs det tillhörande avsnittet i underhållshandboken till maskinen.
ANM
Värden för tryckluftsförbrukning finns i avsnitt 3.2.4
, sidan 124.
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.5 Ytmonteringshuvud Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
144
3.5.6 SIPLACE MultiStar CPP
3
Bild 3.5 - 7 SIPLACE MultiStar - vy framifrån, funktionsgrupper del 1
(1) Stjärna med 12 segment
(2) Segment med inbyggd DP-drivning
(3) Varvtalsreglerad motor för stjärndrivning
(4) Mellanfördelarkretskort
(5) Kretskort för styrning av de 12 DP-drivningarna
(6) Tryckluftsanslutning för venturimunstycken till hämtnings-/ytmonterings- och hållkretsen
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.5 Ytmonteringshuvud
145
3

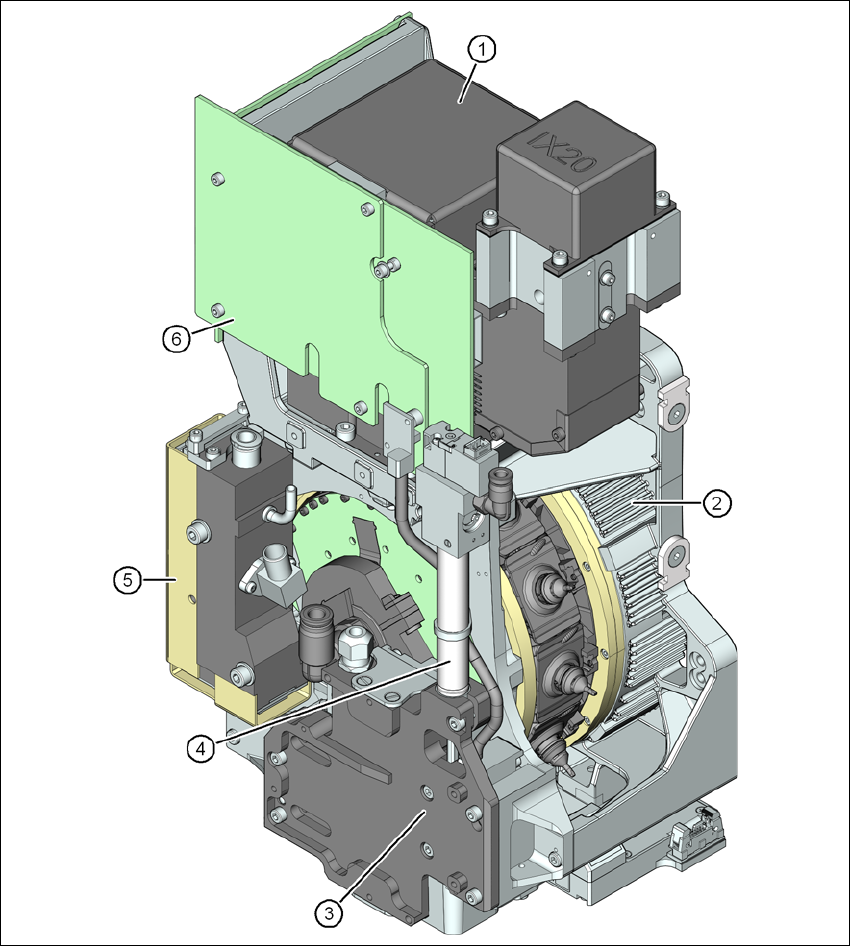

Bild 3.5 - 8 SIPLACE MultiStar - vy framifrån, funktionsgrupper del 2
(1) Komponentkamera C&P, typ 30, 27 x 27, digital
(2) Varvtalsreglerad motor för stjärndrivning
(3) Z-drivning (linjärmotor)
(4) Tillbakahämtningscylinder
(5) Tryckregleringsventil
