Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.6 Portalsystem 161 3.6.5 X-axelns uppbyggnad 3 Bild 3.6 - 5 X-axelns uppbyggnad - vy mo t huvudhållaren …
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.6 Portalsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
160
3.6.4 Portalplacering SIPLACE X2 S
3

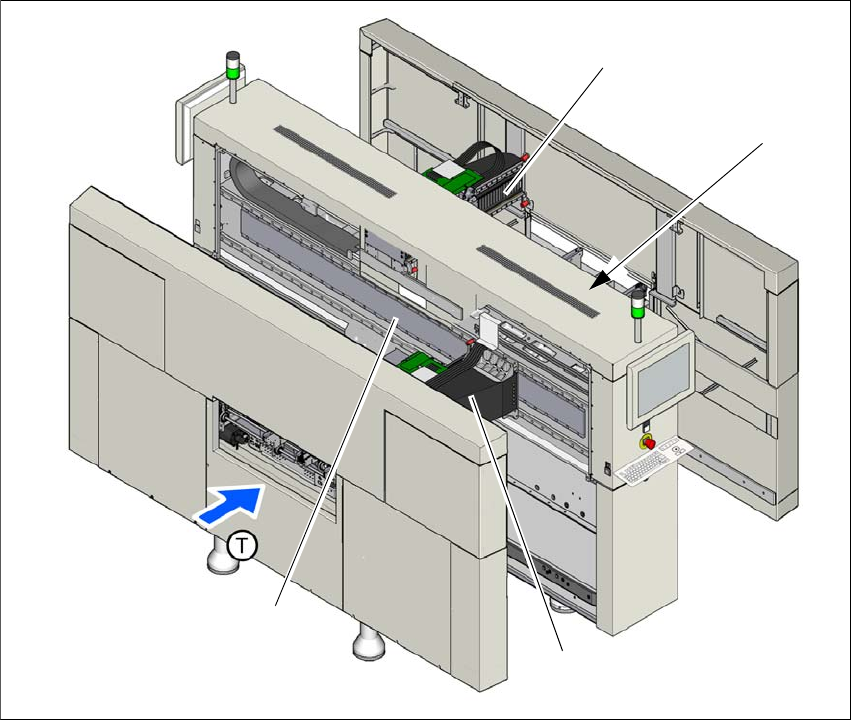

Bild 3.6 - 4 Portalplacering - SIPLACE X2 S
(1) Y-axel, portal 1
(2) X-axel, portal 1
(3) Y-axel, portal 2 (syns ej)
(4) X-axel, portal 2
(T) Transportriktning för kretskort
(1)
(3)
(2)
(4)
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.6 Portalsystem
161
3.6.5 X-axelns uppbyggnad
3
Bild 3.6 - 5 X-axelns uppbyggnad - vy mot huvudhållaren
(1) Huvudhållare med X-linjärmotor (primärdel)
(2) Y-linjärmotor med fast lager (primärdel)
(3) Styrsystem med permanentmagnet (sekundärdel till X-linjärmotorn)
(4) Ändlägesbuffert (fyra st.)
(5) Portalarm
(6) Hållare för huvudkretskort
(7) Längdmätningssystem
Portalarmen är tillverkad av kolfiberkompositmaterial. Detta ger mycket lätta men ändå styva kom-
ponenter.
X-axeln drivs med en linjärmotor. Drivningens sekundärdel består av en permanentmagnet och är
monterad på portalarmen. Primärdelen är fastskruvad i huvudhållaren. Huvudhållaren är konstru-
erad så att den passar för alla typer av ytmonteringshuvuden, ett kännetecken på den stora flex-
ibilitet som uppnås med SIPLACE-automater.
(4)
(3)
(1)
(5)
(2)
(6)
(4)
(7)
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.6 Portalsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
162
3.6.6 Tekniska data för X-axeln i SIPLACE X2 S/X3 S/X4 S/X4i S
3
3.6.7 Tekniska data för X-axeln i SIPLACE X4 S micron/X4i S micron
3
Motor Linjärmotor (primärmotor)
Max. hastighet 2,5 m/s
Sträckmätningssystem Linjär metallskala
Upplösning 1 µm
Motor Linjärmotor (primärmotor)
Max. hastighet 2,5 m/s
Sträckmätningssystem Linjär metallskala
Upplösning 0,5 µm
