3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.7 KK-transportsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 170 3.7.3.4 Synkront transportläge Vid synk ron drift transporteras två kretskort a…

Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter

Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.7 KK-transportsystem

169

3.7.3.3 Asynkront transportläge

Vid asynkron drift ytmonteras alltid ett kretskort på det ena transportspåret, medan ett annat

kretskort körs fram till ytmonteringsläge på det andra transportspåret. Därmed sparas hela trans-

porttiden in, vilket ger en avsevärd kapacitetsökning, särskilt för kretskort med kort cykeltid. Om

operationsdata definierats för maskinen (instruktioner, riggning) transporteras alltid köande

kretskort på inmatningsbanden till resp bearbetningsband (om bearbetningsbandet är ledigt). Yt-

monteringen börjar när ett kretskort transporterats till bearbetningsområdet. Kretskorten monteras

i tur och ordning.

Om ytmonteringsförloppet avbryts, spärras transportgränssnittet och kretskorten som då befinner

sig på bearbetningsbanden monteras färdigt.

Transportgränssnittet spärras resp frigörs för båda transportspåren samtidigt.

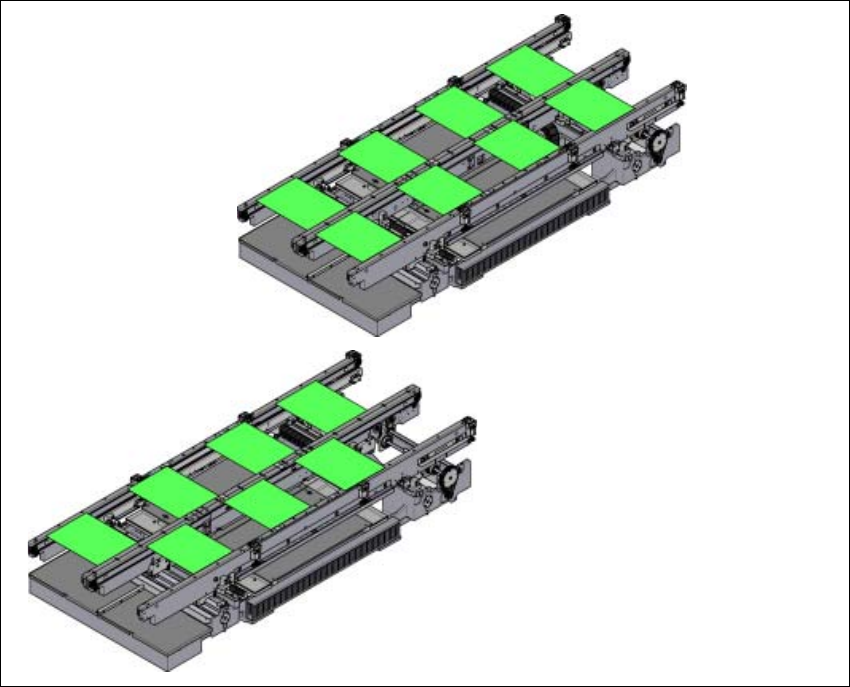

Bild 3.7 - 4 Transporttyper

Synkront transportläge

Asynkront transportläge

3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie

3.7 KK-transportsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014

170

3.7.3.4 Synkront transportläge

Vid synkron drift transporteras två kretskort av samma storlek fram till ytmonteringsläget. De

måste bearbetas som en instruktion. För produkter med mycket olika ytmonteringsinnehåll opti-

meras kapaciteten för båda kretskorten.

Tiden för kretskortstransporten minskar eftersom två kretskort kan transporteras samtidigt. Dess-

utom uppnår man ett bättre utnyttjande av pipettkonfigurationen.

Kretskorten på transportspår 1 och 2 styrs synkront (dvs. transportbanden är oberoende av var-

andra men styrs synkront) på transportsträckan. Ytmonteringsinnehållet för transportspår 1 och 2

måste anges via två separata pulser i en instruktion.

Om endast ett transportspår är belagt vid start känner den separata pulsen av denna transport-

sträcka som "icke att ytmontera".

Vid synkron drift av kretskortsdubbeltransportören inaktiveras tillvalet "Ge vidare data" (Whispe-

ring Down The Line). Tillvalet "Global Inkpunkt" är inte tillåten.

3.7.3.5 I-Placement

Förutom synkront och asynkront transportläge har ytterligare ett ytmonteringskoncept utvecklats

för SIPLACE SX4: I-Placement. Här arbetar båda huvudena samtidigt och ytmonterar helt obero-

ende av varandra vardera ett kretskort. Det gör att kapaciteten ökar.

3.7.4 Styrning och breddjustering

3.7.4.1 Styrning med menyn för enskilda funktioner

Information om styrning av dubbeltransportören och menyn för enskilda funktioner finns i Online-

hjälpen.

3.7.4.2 Automatisk breddjustering

Efter att transportbanden tagit emot kommandot ställs de in på nominell bredd. Vid dubbel-

transport är olika bredder möjliga.

Detaljerad information om omställning av transportspårens bredd kan ni hämta från Online-hjäl-

pen.

Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter

Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.7 KK-transportsystem

171

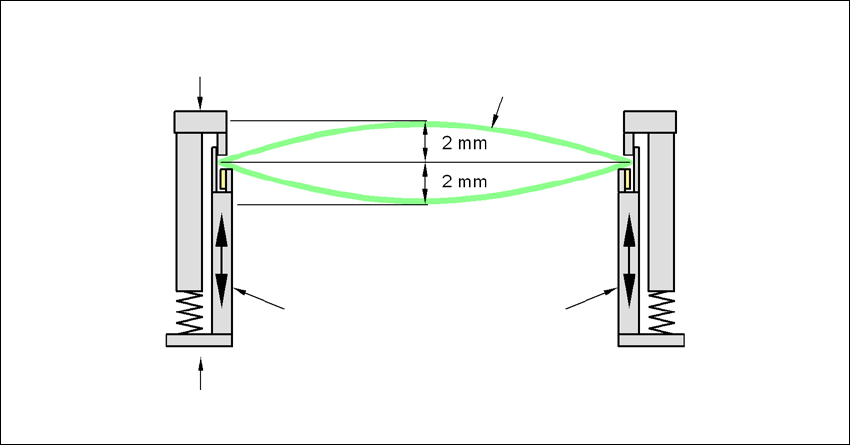

3.7.5 Definition av kretskortsvälvning

3.7.5.1 Kretskortsvälvning under transporten

Kretskortsvälvning diagonalt mot transportriktningen max. 1% av kretskortsdiagonalen, men inte

mer än 2 mm

Fast klämkant

Rörlig klämanordning

Kretskort

Transportörsida
