3.7.5 Definition av kretskortsvälvning
3.7.5.1 Kretskortsvälvning under transporten
Kretskortsvälvning diagonalt mot transportriktningen max. 1% av kretskortsdiagonalen, men inte
mer än 2 mm
3
Fast klämkant
Rörlig klämanordning
Kretskort
Transportörsida
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.7 KK-transportsystem Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
172

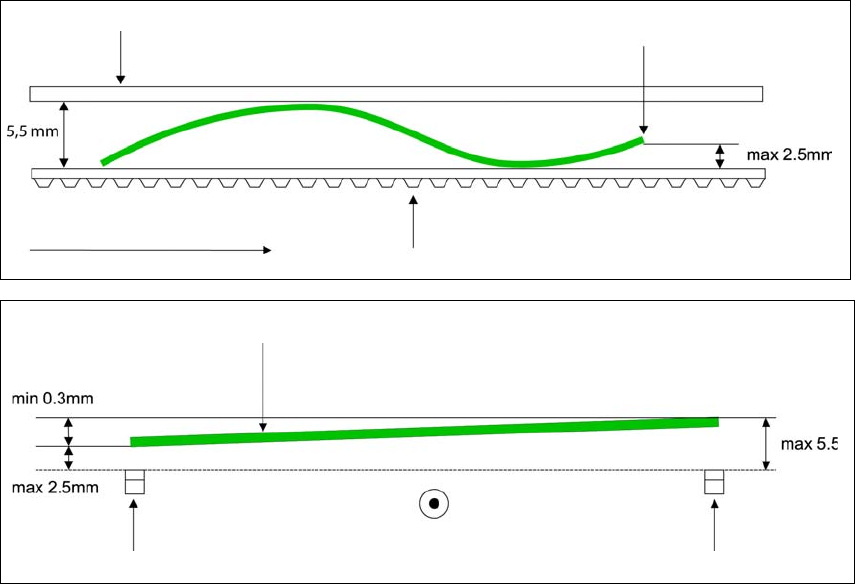

Kretskortsvälvning i transportriktning + kretskortstjocklek < 5,5 mm. Max 2,5 mm böjning uppåt på
den främre kanten.
3
3
Fast klämkant
Transportrem
Transportriktning för kretskort
Främre kant på kretskortet
Främre kant på kretskortet
Vänster transportrem
Höger transportrem
Transportriktning för kretskort
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.7 KK-transportsystem
173
3.7.5.2 Kretskortets välvning vid ytmontering
Vid en välvning på 2 mm kan det uppkomma problem vid fokuseringen av lokala styrmärken och
bläckpunkter i mitten av kretskortet. Digitalkamerans fokus är 2 mm. Vid hänsyn till alla toleranser
minskas detta värde till 1,5 mm. Beakta därutöver att komponenthöjden minskar genom välv-
ningen.
3
3
Kretskortsvälvning nedåt max. 0,5 mm
3
Använd magnetstiftsstöd för att uppnå det här värdet.
Rörlig klämanordning
Fast klämkant
Kretskort
Transportörsida
Kretskort
Magnetstifts-
stöd
Rörlig klämanordning
Fast klämkant
Transportörsida
0,5 mm
