3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 184 3.9.2 T ekniska dat a för mat are SIPLACE X-serie De följande sidorn…
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
183
3

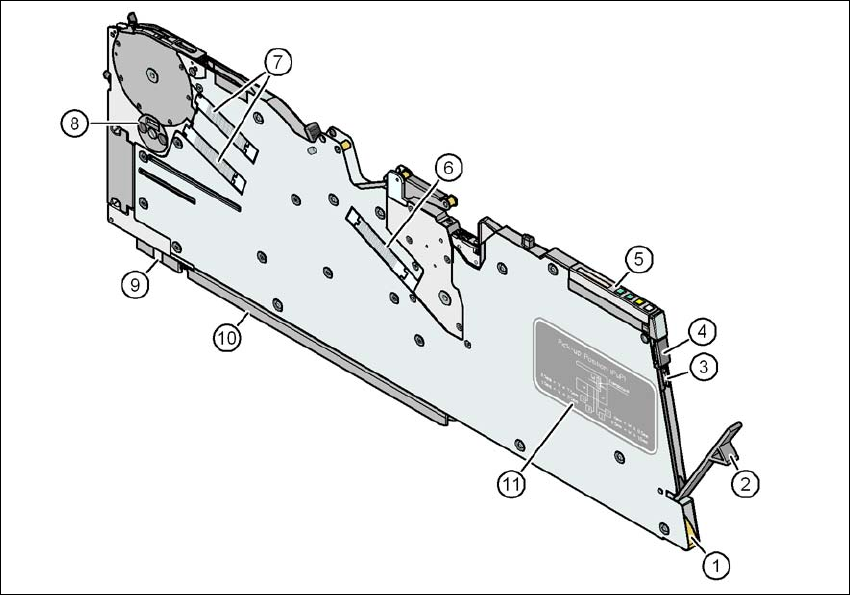

Bild 3.9 - 2 8 mm X-bandmatare - vy bakifrån
(1) Inloppsöppning till bandledningskanalen med bandfjäder
(2) Lucka till täckfoliebehållaren
(3) Integrerad kniv för kapning av täckfolien
(4) Borttagningshandtag, ihakat
(5) Manöverpanel
(6) Drivmotor för täckfoliens stoppningsanordning
(7) Drivmotorer för bandtransportören
(8) Vridventil för borttagning av komponenter
(9) Främre glidskena
(10) Bakre glidskena
(11) Grafisk framställning av hämtpositionen beroende av komponentstorleken
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
184
3.9.2 Tekniska data för matare SIPLACE X-serie
De följande sidorna innehåller bilder av matarna ur X-serien samt tekniska data.
3.9.2.1 Bandmatare 4 mm X
3

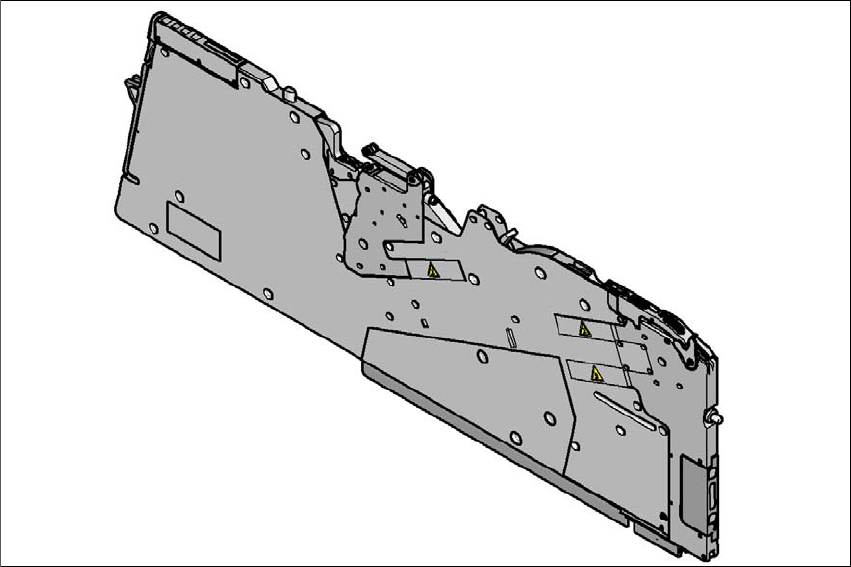

Bild 3.9 - 3 Bandmatare 4 mm X
3
Bandmatare 4 mm X Art.nr 00141270-xx
Bredd 10,8 mm
Använda matarställplatser 1
Transportsteglängd 1 mm
Växlingstid för bandet < 45 s
Växlingstid för den för den förriggade mataren på
automaten
≤ 8 s
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
185
3.9.2.2 Bandmatare 8 mm X
3
Bild 3.9 - 4 Bandmatare 8 mm X
3
Bandmatare 8 mm X Art.nr 00141270-xx
Bandmatare 8 mm X med skarvsensor Art.nr 00141290-xx
Bredd 10,8 mm
Använda matarställplatser 1
Transportsteglängd 1 mm/2 mm/4 mm/8 mm
Växlingstid för bandet < 45 s
Växlingstid för den för den förriggade mataren på
automaten
≤ 8 s
