3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
196
3.9.3 SIPLACE Glue Feeder
Artikelnr 03088129-xx SIPLACE Glue Feeder
3

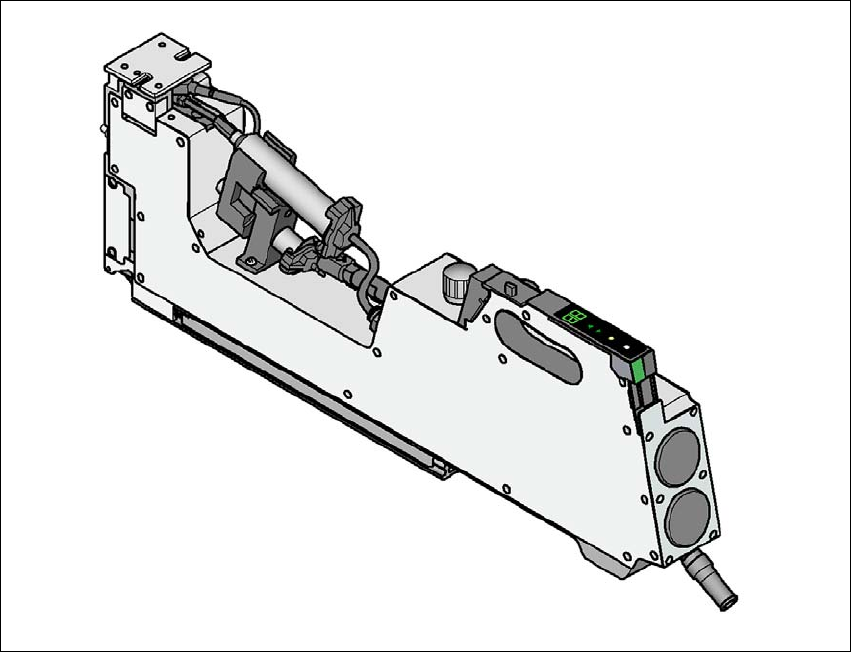

Bild 3.9 - 15 SIPLACE Glue Feeder
3.9.3.1 Beskrivning
Med SIPLACE Glue Feeder kan en komponent förses med limpunkter före monteringen. De här
limpunkterna kan kontrolleras av SIPLACE visionsystem. I kapslingseditorn i SIPLACE Pro defi-
nieras nödvändiga limpunkter och där kan man även fastlägga om vissa limpunkter inte ska vara
med i kontrollen. I komponenteditorn i SIPLACE Pro kan limningen aktiveras och avaktiveras.
SIPLACE Glue Feeder är en matare som måste monteras fast på ett av bordets spår. En mer in-
gående beskrivning finns i "Driftinstruktion SIPLACE Glue Feeder, tyska (art.nr 00197218-01-xx.),
engelska (art.nr 00197219-xx)
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
197
3.9.3.2 Tekniska data
3
Längd 584,9 mm
Höjd 199,5 mm
Bredd 57,6 mm
Använda matarställplatser 5 spår á 8 mm
Vikt 4,6 kg
Diameter för minsta möjliga droppe
*a
*)amed 100 µm munstycksdiameter och lim Heraeus PD 205A-Jet (53 °C) eller Loctite
3621 (53 °C)
0,7 - 0,8 mm (+/- 0,1 mm)
Diameter för droppe som byggs upp 5 ggr
a
1,0 mm (+/- 0,2 mm)
Höjd droppe
a
0,15 mm (+/- 0,02 mm)
Höjd för droppe som byggs upp 5 ggr
a
0,2 - 0,3 mm
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
198
3.9.4 Linear Dipping Unit X (LDU X)
Artikelnr 00117011-xx Linear Dip-moduler för Flux/LDU-X
Artikelnr Dipplattor, se avsnitt 3.9.4.4
, sidan 200
3
Bild 3.9 - 16 Linear Dipping Unit (LDU X)
(1) LDU X
(2) Dipplatta
(3) Flussmedelsbehållare
(4) Visningsfält (4 rader à 20 tecken)
(5) Manöverpanel med 6 knappar
(6) LED för statusindikeringar
(7) NÖDSTOPP-knapp
