– På varje komponentvagn får endast en LDU-X ställas.
– Längsgående vibrationsmatare får inte placeras bredvid en LDU-X.
– MTC eller WPC och LDU-X får endast riggas i ett monteringsområde med en portal.
– En portal kan endast hämta från en LDU-X, även om den kan hämta från två ställplatser.
3.9.4.4 Dipplattor för specificerade flussmedelslager
Dipplattans djup Artikelnr
30 μm 00117023-xx
60 μm 00117026-xx
70 μm 00117027-xx
75 μm 00117021-xx
80 μm 00117028-xx
90 μm 00117029-xx
100 μm 00117030-xx
110 μm 00117038-xx
120 μm 00117031-xx
130 μm 00117039-xx
170 μm 00117054-xx
210 μm 00117042-xx
220 μm 00117032-xx
230 μm 00117033-xx
240 μm 00117037-xx
280 μm 00117034-xx
300 μm 00117041-xx
320 μm 00117035-xx
360 μm 00117036-xx
400 μm 00117040-xx
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
201
3.9.5 Mataradapter för X-serien
Artikelnr 00141305-xx Adapter för matare i X-serien
Artikelnr 00141308-xx Adapterplatta för Reject Conveyor
Artikelnr 00141310-xx Adapterplatta för Label Presenter
3
Spektrat med X-bandmatare har utökats med längsgående vibrationsmatare, Label Presenter och
Reject Conveyor (avfallshanteringsmodul). Med en adapter kan S-längsgående vibrationsmatare,
Label Presenter och Reject Conveyor riggas om för komponentvagnen i X-serien. Förutom me-
kaniken, har adaptern också en elektronisk funktion. Den omvandlar kommunikationssignalerna
från S-matarna till signaler för det utökade X-serieprotokollet. Dessutom är kompletterande funk-
tioner, som t.ex. matningsmodulens identifiering implementerade.
3
ANM
S-vibrationslängsmatare, Label Presenter och Reject Conveyor kan inte sättas på kom-
ponentvagnar, när dessa ligger i gripområdet för ett SpeedStar (C&P20).
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
202
3.9.5.1 Mataradapter för X-serien med Label Presenter
3

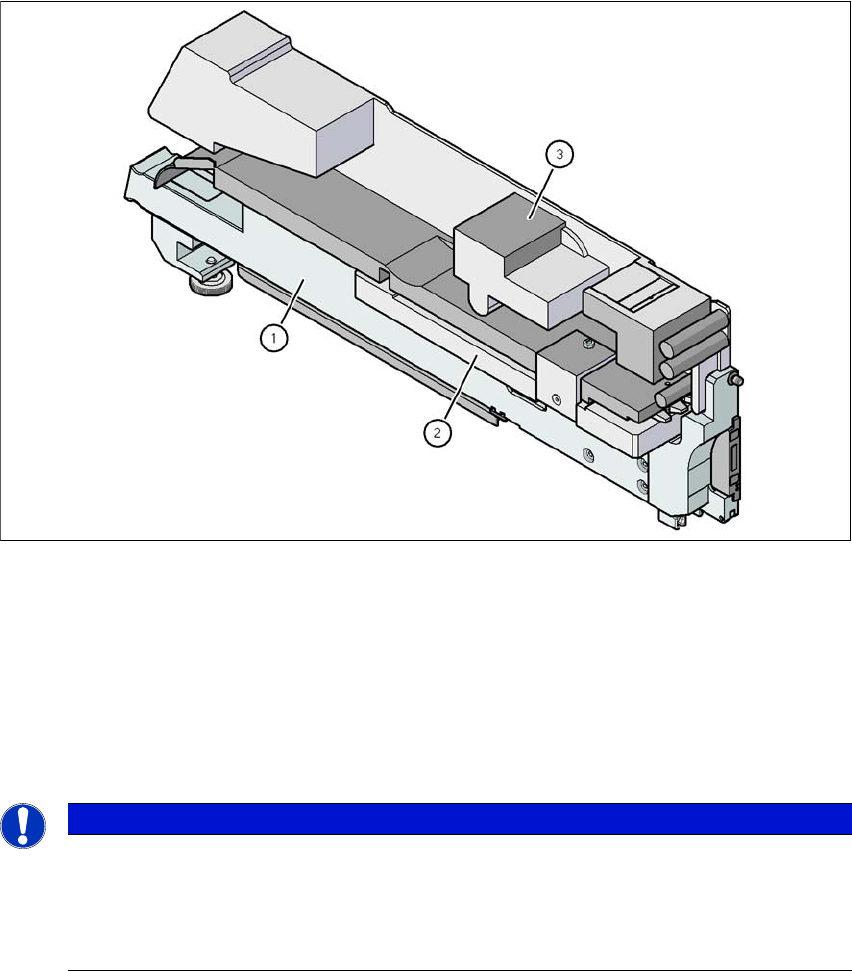

Bild 3.9 - 17 Mataradapter för X-serien med Label Presenter
(1) Adapter för matare i X-serien (artikelnr 00141305-xx)
(2) Adapterplatta för Label Presenter (artikelnr 00141310-xx)
(3) Label Presenter
3.9.5.2 Mataradapter för X-serien med längsgående vibrationsmatare
3
3
ANM
Användning av adapterplatta
En adapterplatta medföljer adaptern för matare i X-serien:
Använd adapterplattan för komponenthöjder upp till 16,5 mm.
Komponenthöjder på mellan 16,5 mm och 25 mm bearbetas utan adapterplatta.
