3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 204 3.9.5.3 Mat aradapter för X-serien med (avfallshanteringsmod ul) 3 B…
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
203
3
Bild 3.9 - 18 Mataradapter för X-serien med längsgående vibrationsmatare
(1) Adapter för matare i X-serien (artikelnr 00141305-xx)
(2) Adapterplatta 16,5 mm (ingår i leveransen)
(3) Längsgående vibrationsmatare, typ 3 (artikelnr 00142031-xx)
Bredd 34,4 mm
Spår per matare 1, 2 eller 3 3
Upptagna matare-ställplatser 3 3
Komponentantal Per stångmagasin max. 150 st, 3
beroende på komponentlängd 3
Specifika data för stångmagasin 9,5 mm bredd/3 st 3
15 mm bredd/2 st 3
> 15 mm bredd/1 st 3
30 mm bredd/1 st 3
Skaktid Inställbar med SIPLACE Pro, inställbar från 400
upp till 1 000 ms. 3
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
204
3.9.5.3 Mataradapter för X-serien med (avfallshanteringsmodul)
3
Bild 3.9 - 19 Mataradapter för X-serien med Reject Conveyor
(1) Adapter för matare i X-serien (artikelnr 00141305-xx)
(2) Adapterplatta för Reject Conveyor (artikelnr 00141308-xx)
(3) Reject Conveyor (avfallshanteringsmodul)
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
205
3.9.6 Energi- och datagränssnitt (EDIF) för X-matare
Artikelnr 00141247-xx Energi- och datagränssnitt för matare X
3

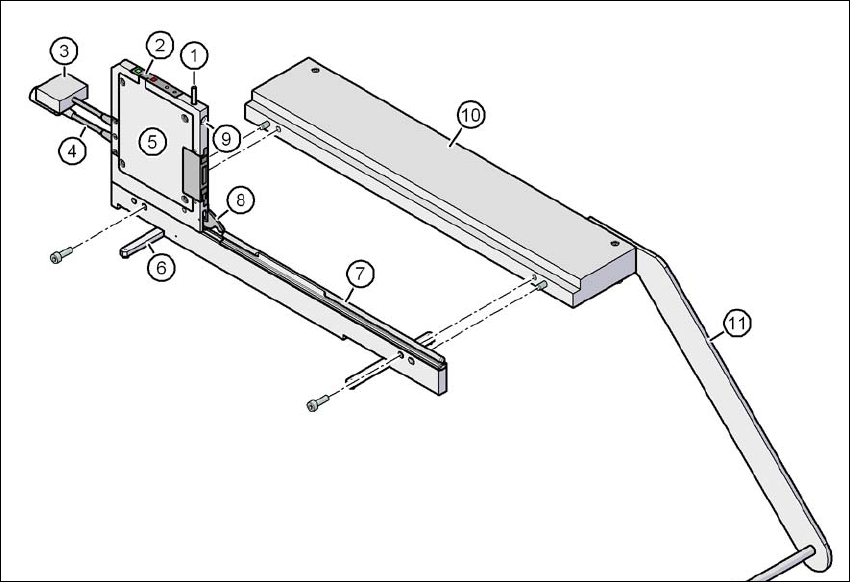

Bild 3.9 - 20 Energi- och datagränssnitt för X-matare
(1) Lossningsknapp för att lossa spärren
(2) Manöverpanel
(3) Datakabel
(4) Strömkabel
(5) Elektronikkapsling
(6) Fötter som kan fällas ut
(7) Omega-skena för styrning av matarna
(8) Spärr
(9) Fästhål för matarens främre centreringsstift
(10) Grundplatta
(11) Bandrullshållare
