Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
207
3.9.7 Hållare för ytmagasin för komponentvagnen i SIPLACE X-serien
Artikelnr 00141285-xx Hållare för ytmagasin X-serien
3
Bild 3.9 - 21 Hållare för ytmagasin
(1) Hållare för ytmagasin i SIPLACE X-serien
(2) Fästvinkel för JEDEC-ytmagasin 2
(3) Ytmagasinhållare
(4) Fästlister för JEDEC-ytmagasin
(5) Passtiftnollpunkt för JEDEC-ytmagasin
3
Separata JEDEC-ytmagasin eller Waffle Pack-magasin kan fästas på hållaren med magneter. Om
två JEDEC-ytmagasin läggs på måste de fästas med lås- och fästlister, precis som de används i
ytmagasinhållarna i MTC.
Del: Artikelnr:
Magnet 00316593-xx
Lås- och fästlist för JEDEC-magasin 00372615-xx
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.9 X-matare för SIPLACE X-serien Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
208
3.9.7.1 Tekniska data
3
3.9.7.2 Antal ytmagasin per ställplats och automat
3.9.7.3 Sätt in ytmagasinhållare på komponentvagnar i X-serien
Placera hållarens båda främre glidskenorna (pos. 1 på bild 3.9 - 22, sidan 209) på införings-
hjälpen (pos. 6 på bild 3.9 - 22, sidan 209).
Skjut in hållaren längs skenprofilerna (pos. 7 på bild 3.9 - 22, sidan 209) framåt. Hållaren gli-
der med de främre (pos. 1) och bakre glidskenorna (pos. 2 på bild 3.9 - 22, sidan 209) på
skenprofilerna.
Skjut hållaren tills de båda stiften "fram" (pos. 4 på bild 3.9 - 22, sidan 209) försvinner i cen-
treringshålen (pos. 10 på bild 3.9 - 22, sidan 209).
Observera hållarens båda stift "bak" (pos. 3 på bild 3.9 - 22, sidan 209). De måste glida in i
spåren (pos. 8 på bild 3.9 - 22, sidan 209) i centreringslisten utan problem.
I hållarens fästposition hakar spärrarna (pos. 9 på bild 3.9 - 22, sidan 209) i hållarens låsrullar
(pos. 5).
Hållaren för ytmagasin kan låsas och låsas upp med manövergränssnittet. Hållaren kan därmed
bytas utan att driften måste avbrytas.
Mått L x B x H 429 mm x 376 mm x 200 mm
Ställplatsbeläggning på komponentbordet 32 ställplatser
*a
*)a På de övriga 8 ställplatserna kan X-matare placeras. När lås- och fästlister används minskar antalet ställplat-
ser till sex pga. att fästspaken sticker ut på sidan.
Ställmöjligheter på automater i X-serien Ställplats 2 och 4
Ytmonteringshuvudsspektrum TwinStar, CPP
*b
*)b Får bara användas i hög monteringsposition (CPP_H).
ANM
Ytterligare information
Max. komponenthöjd på hållaren för ytmagasin beror på max. komponenthöjd för ytmon-
teringshuvudet som används. När ytmagasin används får inte komponenterna ligga över
standardmatarens hämtningshöjd.
Ytmonteringsautomat Ställplats 2 Ställplats 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.9 X-matare för SIPLACE X-serien
209
3
3

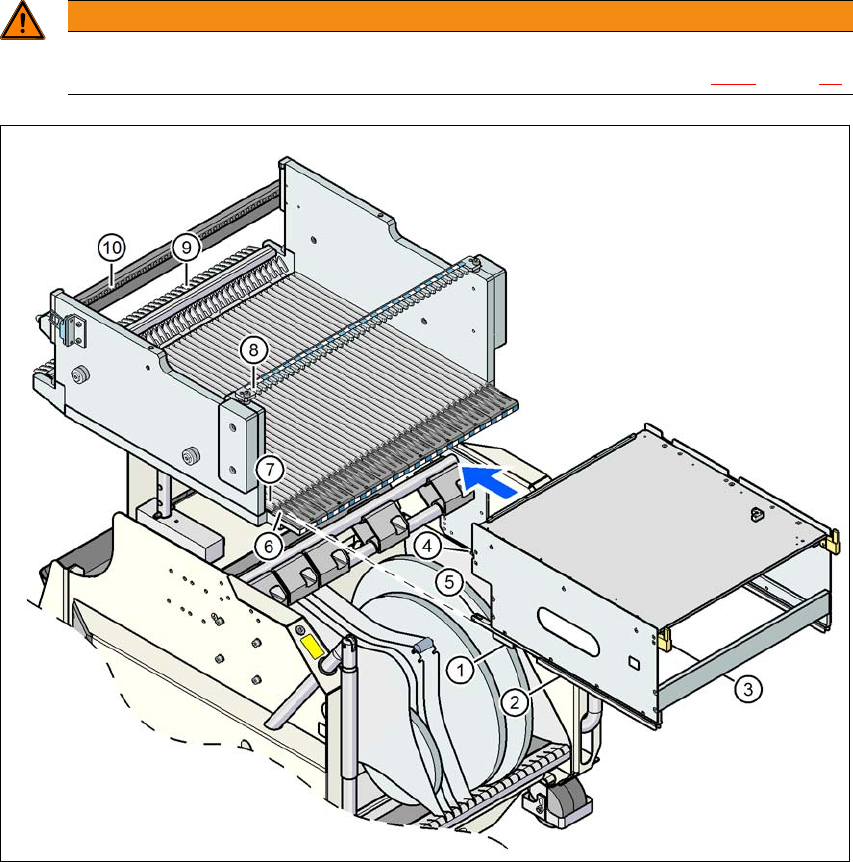

Bild 3.9 - 22 Sätt in ytmagasinhållare på komponentvagnar i X-serien
VARNING
Beläggning av ställplatser!
Observera säkerhetsföreskrifterna för beläggning av ställplatser i avsnitt 2.6.6
, sidan 94.
(1) Främre glidskena (6) Införingshjälp
(2) Bakre glidskena (7) Glidskena (omega-profil)
(3) Centreringsstift "bak" (8) Spår i centreringslisten för att fästa centre-
ringsstiftet "bak"
(4) Centreringsstift "fram" (9) Spärrar
(5) Låsrulle (10) Centreringshål i komponentbordet för att fästa
centreringsstiftet "fram"
