Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.10 Komponentvagn 211 3 Bild 3.10 - 2 Komponentvagn, SIPLACE X-serie, med en kretskortstransportörshöjd p…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.10 Komponentvagn Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
210
3.10 Komponentvagn
Artikelnr 00119722-xx komponentvagn SIPLACE X-serie
Fyra komponentvagnar i SIPLACE X-serien kan anslutas till automaten i SIPLACE X-serien.
3
Bild 3.10 - 1 Ställplatser för komponentvagnarna (SIPLACE X4i S som exempel)
(1) Ställplats 1
(2) Ställplats 2
(3) Ställplats 3
(4) Ställplats 4
(T) Transportriktning för kretskort
Komponentvagnarna är självständiga moduler, som kan laddas med matare vid en extern ladd-
ningsplats. Byte av komponentvagn kräver därför bara ett kort uppehåll i produktionsprocessen.
(1)
(4)
(2)
(3)
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.10 Komponentvagn
211
3
Bild 3.10 - 2 Komponentvagn, SIPLACE X-serie, med en kretskortstransportörshöjd på 950 mm
3
(1) Hål för kretskortstransportörshöjd 900, 930 och 950 mm i styrpelarna.
(2) Stödkloss
(3) Komponentbord
(4) Kontakttunga för säkerhetsbrytaren i indragningsanordningen för komponentvagnen
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.10 Komponentvagn Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
212
3.10.1 Uppbyggnad
Komponentvagnen består i princip av stativ, komponentbord för anslutning till matare, bandrulle-
behållare och bandavfallsbehållare.
3

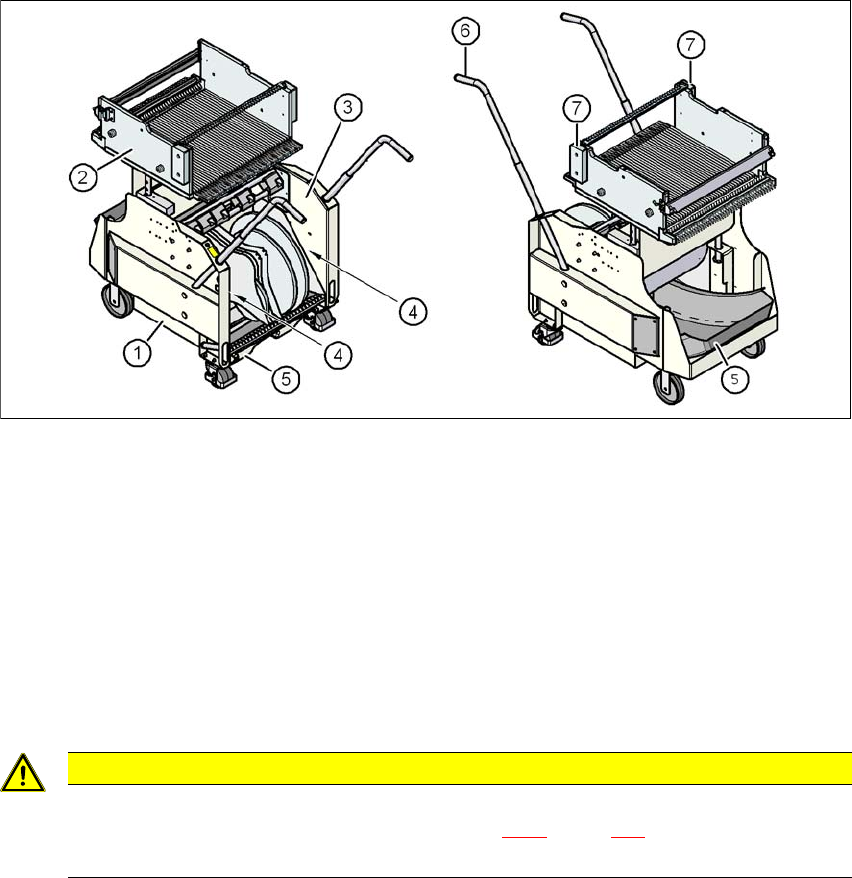

Bild 3.10 - 3 Komponentvagn, SIPLACE X-serie, vy av fram- och baksidan
(1) Stativ
(2) Komponentbord
(3) Bandcontainer
(4) Spalt för riggningslister
(5) Bandavfallsbehållare
(6) Handtag
(7) Ingreppsskydd
3
SE UPP!
Observera säkerhetsföreskrifterna!
Observera säkerhetsanvisningarna i avsnitt 5.8.2, sidan 296 när bandavfallsbehål-
laren dras ut ur komponentvagnen.
