Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.10 Komponentvagn 217 3.10.6 Komponentbord SIPLACE X-serien Matarna lä ggs med den främre glidskenan på i…
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.10 Komponentvagn Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
216
3.10.5 Komponentvagnens mått, SIPLACE X-serien
3

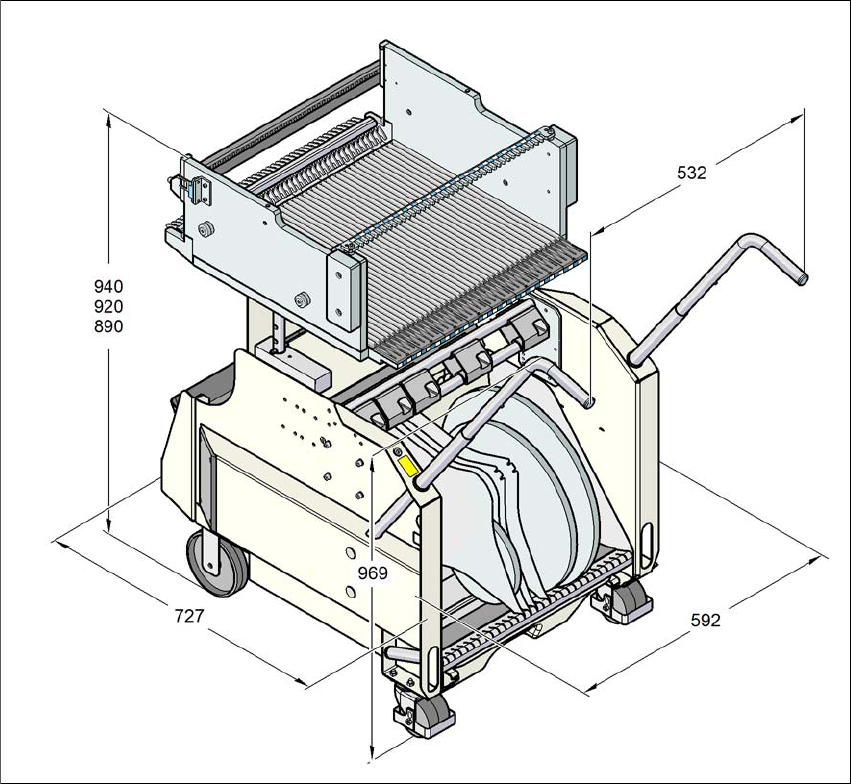

Bild 3.10 - 5 Komponentvagnens mått, SIPLACE X-serien, alla mått i millimeter
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.10 Komponentvagn
217
3.10.6 Komponentbord SIPLACE X-serien
Matarna läggs med den främre glidskenan på införingshjälpen (pos. 1 på bild
3.10 - 6
). Mataren glider med skenorna (pos. 12 och 13 på bild 3.9 - 2, sidan 183) på skenprofilen
(pos. 2 på bild 3.10 - 6
) till anslagslisten (pos. 4 på bild 3.10 - 6). I ett centreringshål (pos. 5 på
bild 3.10 - 6
) på anslagslisten fästs X-matarens stift "fram" (pos. 4 på bild 3.9 - 1, sidan 182). Sam-
tidigt hakar komponentbordets spärr (pos. 1 på bild 3.10 - 7
, sidan 218) i matarens låsrulle (pos.
1 på bild 3.9 - 1
, sidan 182). Stiftet "bak" (pos. 12 på bild 3.9 - 1, sidan 182) på matarens ovansida
går in i spåret i centreringslisten (pos. 3 på bild 3.10 - 6
).
3

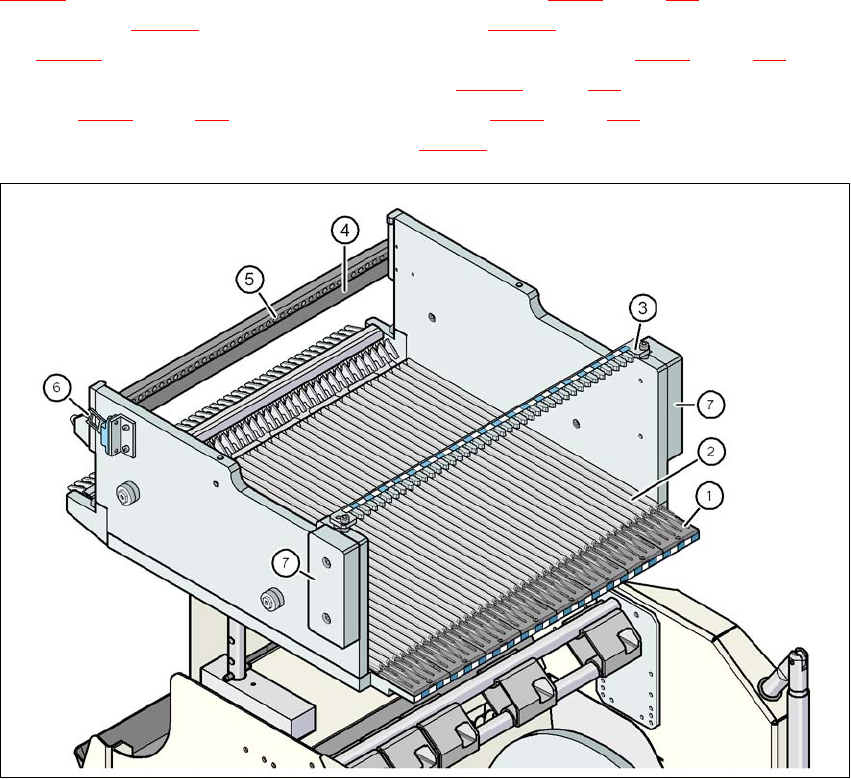

Bild 3.10 - 6 Komponentbord, SIPLACE X-serie, vy av baksidan
(1) Införingshjälp
(2) Styrskena (-skena)
(3) Centreringslist för upptagning av centreringsstiftet "bak" för X-matare
(4) Anslagslist
(5) Centreringshål
(6) Kontakttunga för NÖDSTOPP-kretsens skyddsbrytare
(7) Ingreppsskydd
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.10 Komponentvagn Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
218
3

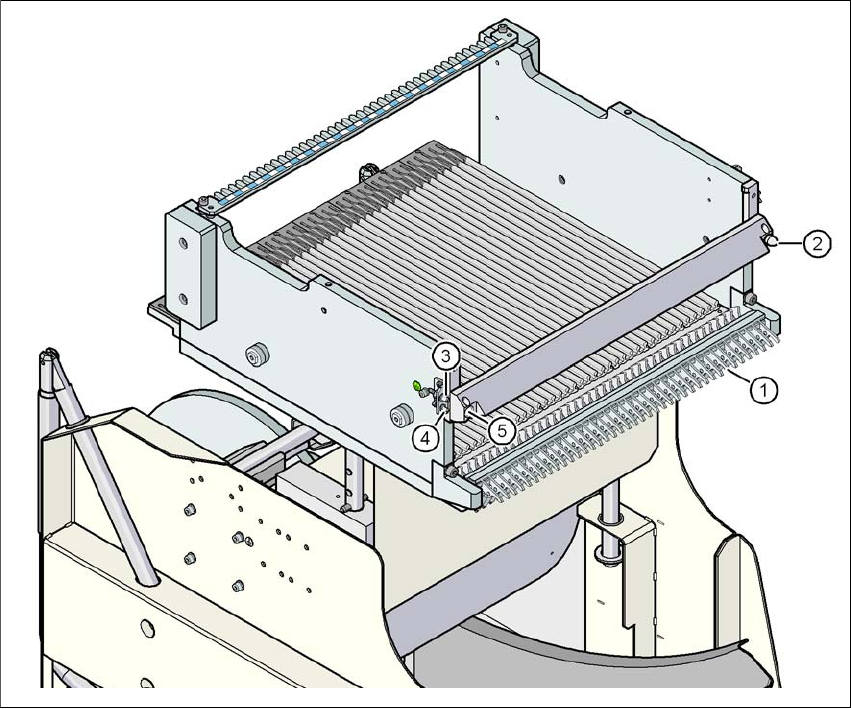

Bild 3.10 - 7 Komponentbord, SIPLACE X-serie, vy av framsidan
(1) Spärrar
(2) Centreringsstift på komponentbordet
(3) Tryckluftskoppling
(4) Jordstift
(5) Centreringshål på komponentbordet
