1 Inle dning Driftsinstruk tion SIPLACE X-serie 1.1 Maskinöversikt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 22 1.1.3 SIPLACE X4i S micron 1 Bild 1.1 - 3 Ytmonteringsautomat SIPLACE X4i S micron Ytmonteringsautomat…
Driftsinstruktion SIPLACE X-serie 1 Inledning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 1.1 Maskinöversikt
21
För bearbetningen av komponenterna används tre ytmonteringsvarianter:
– Collect&Place-metoden,
– Pick&Place-metoden och
– en kombination av Collect&Place- och Pick&Place-metoden (blandat läge).
Ytmonteringsautomaten SIPLACE X4 S har fyra portaler. De båda portalerna i ytmonteringsom-
råde 1 är vända mot ställplats 4. De båda portalerna i ytmonteringsområde 2 är vända mot ställ-
plats 2.
Ytmonteringshuvudena kan placeras i X- och Y-riktning oberoende av varandra med linjärmotorer,
snabbt och noggrant.
Ytmonteringsautomaten SIPLACE X4 S har två ytmonteringsområden, en enkeltransportör eller
en dubbeltransportör. Vid dubbeltransportör kan två kretskort ytmonteras samtidigt.
För att komponenterna ska kunna förvaras i närheten finns det två ställplatser som kan utrustas
med komponentvagnar med upp till 40 spår.
1.1.2.1 Översikt över ytmonteringshuvudenas konfigurationer
1
CPP_H = Multistar CPP i hög monteringsposition
CPP_L = Multistar CPP i låg monteringsposition
Ytmonteringsområde 1 Ytmonteringsområde 2
C&P20/C&P 20 C&P20/C&P 20
C&P20/C&P 20 CPP_L/CPP_L
C&P20/C&P 20 CPP_H/CPP_H
CPP_L/CPP_L CPP_L/CPP_L
CPP_L/CPP_L CPP_H/CPP_H
CPP_H/CPP_H CPP_H/CPP_H
C&P20/C&P 20 CPP_H/TH
CPP_L/CPP_L CPP_H/TH
CPP_H/CPP_H CPP_H/TH
C&P20/C&P 20 TH/TH
CPP_L/CPP_L TH/TH
CPP_H/CPP_H TH/TH
CPP_H/TH TH/TH
TH/TH TH/TH
1 Inledning Driftsinstruktion SIPLACE X-serie
1.1 Maskinöversikt Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
22
1.1.3 SIPLACE X4i S micron
1

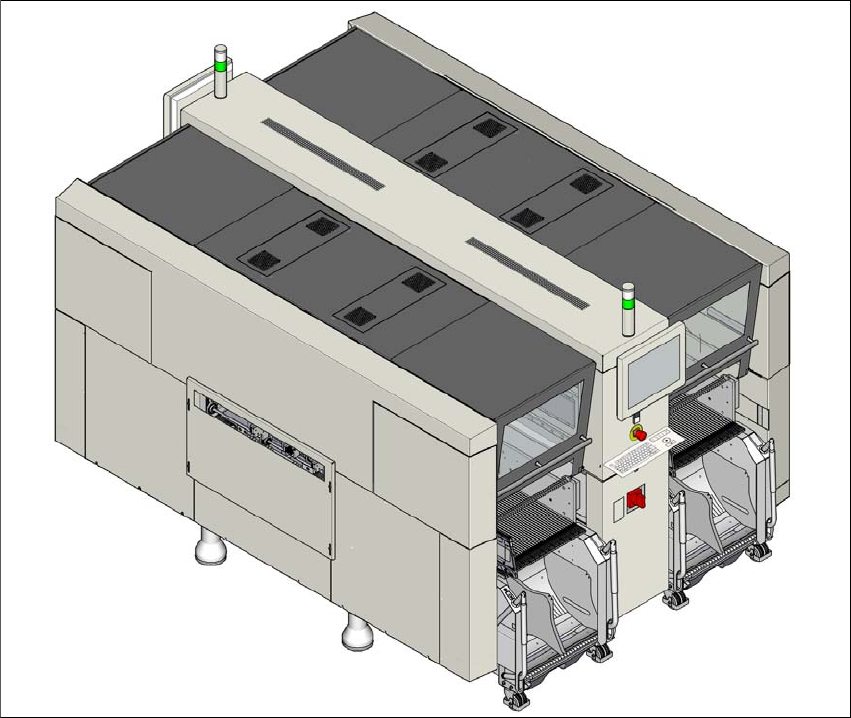

Bild 1.1 - 3 Ytmonteringsautomat SIPLACE X4i S micron
Ytmonteringsautomaten SIPLACE X4i S micron utmärker sig med följande egenskaper
– bättre precision tack vare skalor med hög upplösning
– hög effektoptimering tack vare noggrannhetsoptimerade axelparametrar
– smarta monteringsstrategier
– hög ytmonteringskapacitet upp till high end-processområdet
Driftsinstruktion SIPLACE X-serie 1 Inledning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 1.1 Maskinöversikt
23
För bearbetningen av komponenterna används tre ytmonteringsvarianter:
– Collect&Place-metoden,
– Pick&Place-metoden och
– en kombination av Collect&Place- och Pick&Place-metoden (blandat läge).
Ytmonteringsautomaten SIPLACE X4i S micron har fyra portaler. De båda portalerna i ytmonte-
ringsområde 1 och de båda portalerna i ytmonteringsområde 2 är vända inåt.
Ytmonteringshuvudena kan placeras i X- och Y-riktning oberoende av varandra med linjärmotorer,
snabbt och noggrant. Precisionen förbättras tack vare skalor med hög upplösning i kombination
med optimerade axelparametrar. Även avkänningsenheterna har anpassats till de här kraven.
Ytmonteringsautomaten SIPLACE X4i S micron har två ytmonteringsområden, en enkeltranspor-
tör eller en dubbeltransportör. Vid dubbeltransportör kan två kretskort ytmonteras samtidigt.
För att komponenterna ska kunna förvaras i närheten finns det två ställplatser som kan utrustas
med komponentvagnar med upp till 40 spår.
1.1.3.1 Översikt över ytmonteringshuvudenas konfigurationer
1
1.1.3.2 Översikt över ytmonteringshuvudenas konfigurationer (fr.o.m. SR 707.1)
1
Ytmonteringsområde 1 Ytmonteringsområde 2
C&P20 M/C&P20 M C&P20 M/C&P20 M
Ytmonteringsområde 1 Ytmonteringsområde 2
C&P20 M/C&P20 M C&P20 M/C&P20 M
C&P20 M/C&P20 M CPP/CPP
