3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie 3.10 Komponentvagn Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 222 3.10.10 T ombandskanal på kompone ntvagnens indragningsanordning I standardversion …
Driftsinstruktion SIPLACE X-serie 3 Tekniska data och komponenter
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 3.10 Komponentvagn
221
3.10.8.2 Max. bandrullens diameter beroende på kretskortstransportörshöjden
3
3
3.10.9 Tombandsränna
3

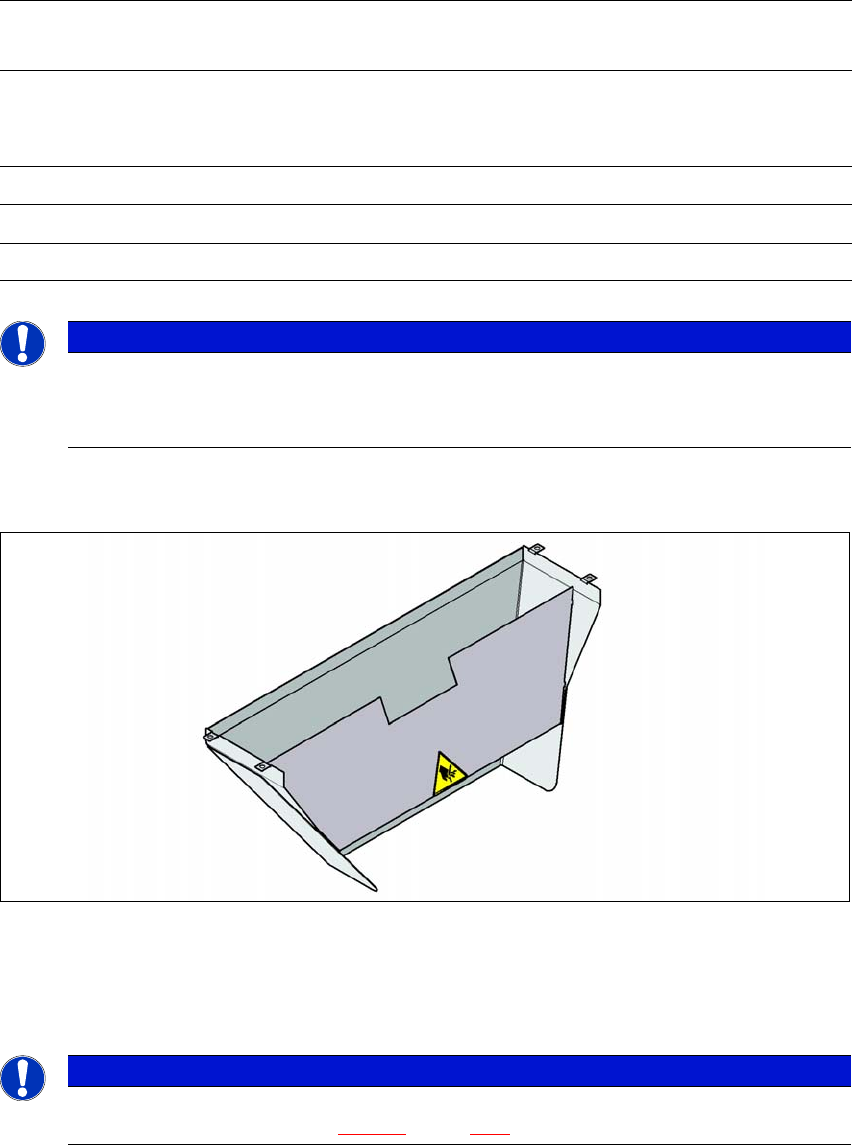

Bild 3.10 - 10 Tombandsränna för komponentvagn-indragningsanordning
Beroende på kretskortstransportörens höjd kan tombandsrännans längd ställas in så att de av-
skurna bandbitarna förs direkt till komponentvagnens bandavfallsbehållare.
3
Utan hållare för
tillkommande bandrulle
Med hållare för tillkommande bandrulle
Kretskortstransport
örshöjd i
komponentvagnen
Bandrullens diameter Bandrullens diameter
utan insticksaxel med insticksaxel
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
ANM
Användning av stickaxlar
För komponentvagnar till SIPLACE X-serien behövs vanligtvis inga insticksaxlar.
Använd stickaxlar om felmeddelandet "Timeout" genereras ofta på X-mataren.
ANM
Tombandsrännan för SIPLACE X-serien kan endast installeras på komponentvagnsin-
dragaren för X-serien (se bild 5.15 - 3
, sidan 324).
3 Tekniska data och komponenter Driftsinstruktion SIPLACE X-serie
3.10 Komponentvagn Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
222
3.10.10 Tombandskanal på komponentvagnens indragningsanordning
I standardversion kan styrkanalen för tomband leda band med en fickhöjd med maximalt 8 mm till
det pneumatiska bandkapningsaggregatet.
3

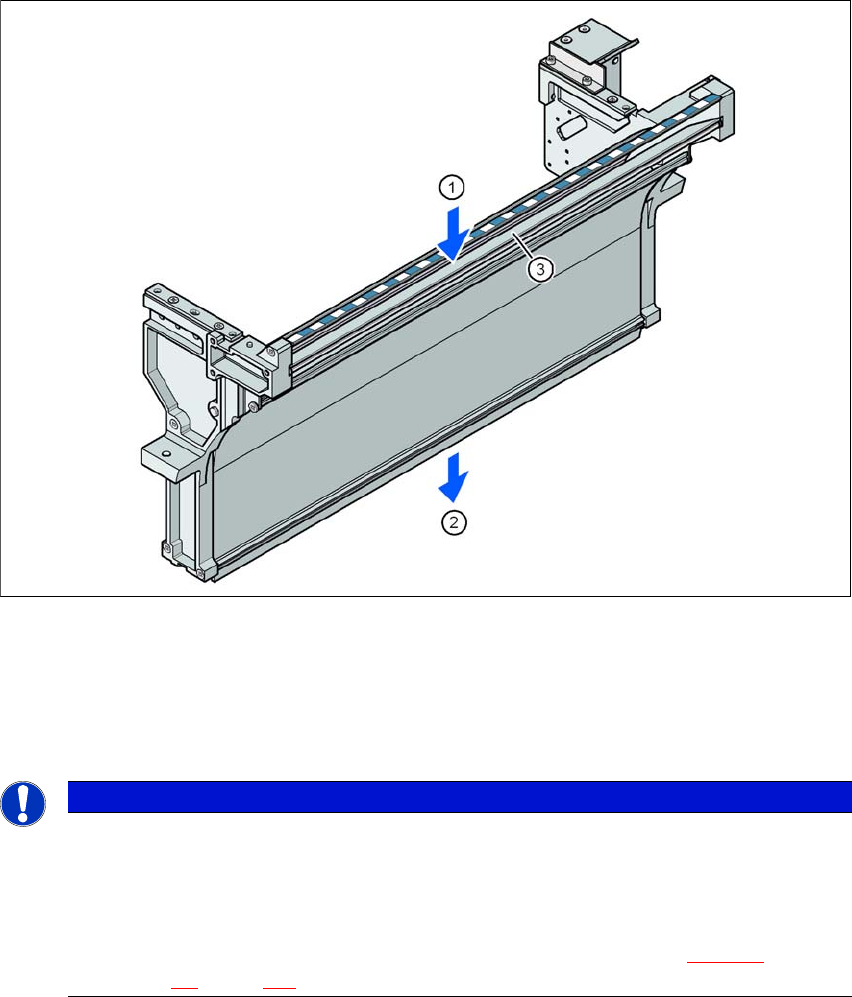

Bild 3.10 - 11 Tombandskanal på komponentvagnens indragningsanordning SIPLACE X-serien
(1) Inloppsspalt för tomband
(2) Utloppsspalt för tomband över det pneumatiska bandkapningsaggregatet
(3) Skiljeplåt för band < 8 mm, för band > 8 mm, kan demonteras
3
ANM
Risk för kö!
I matare med låga fickor bredvid matare med höga fickor finns det risk för köbildning av
tomband.
Placera inte matare med låga fickor direkt sidan om matare med höga fickor.
För bandfickor som är högre än 12 mm kan skiljeplåten (pos. 3 på bild 3.10 - 11
) tas bort
(se avsnitt 4.5
, sidan 262).
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.1 Transport och leveranskonfiguration
223
4 Uppställning och driftsättning
4.1 Transport och leveranskonfiguration
4.1.1 Transportemballage
I Europas levereras automaten och komponentvagnen på träpallar invirade i plast. Utanför Europa
levereras automaten och komponentvagnarna i transportlådor i trä.
4.1.1.1 Transportemballagets mått
Pallarnas och trälådornas mått listas i tabellen nedan:
4

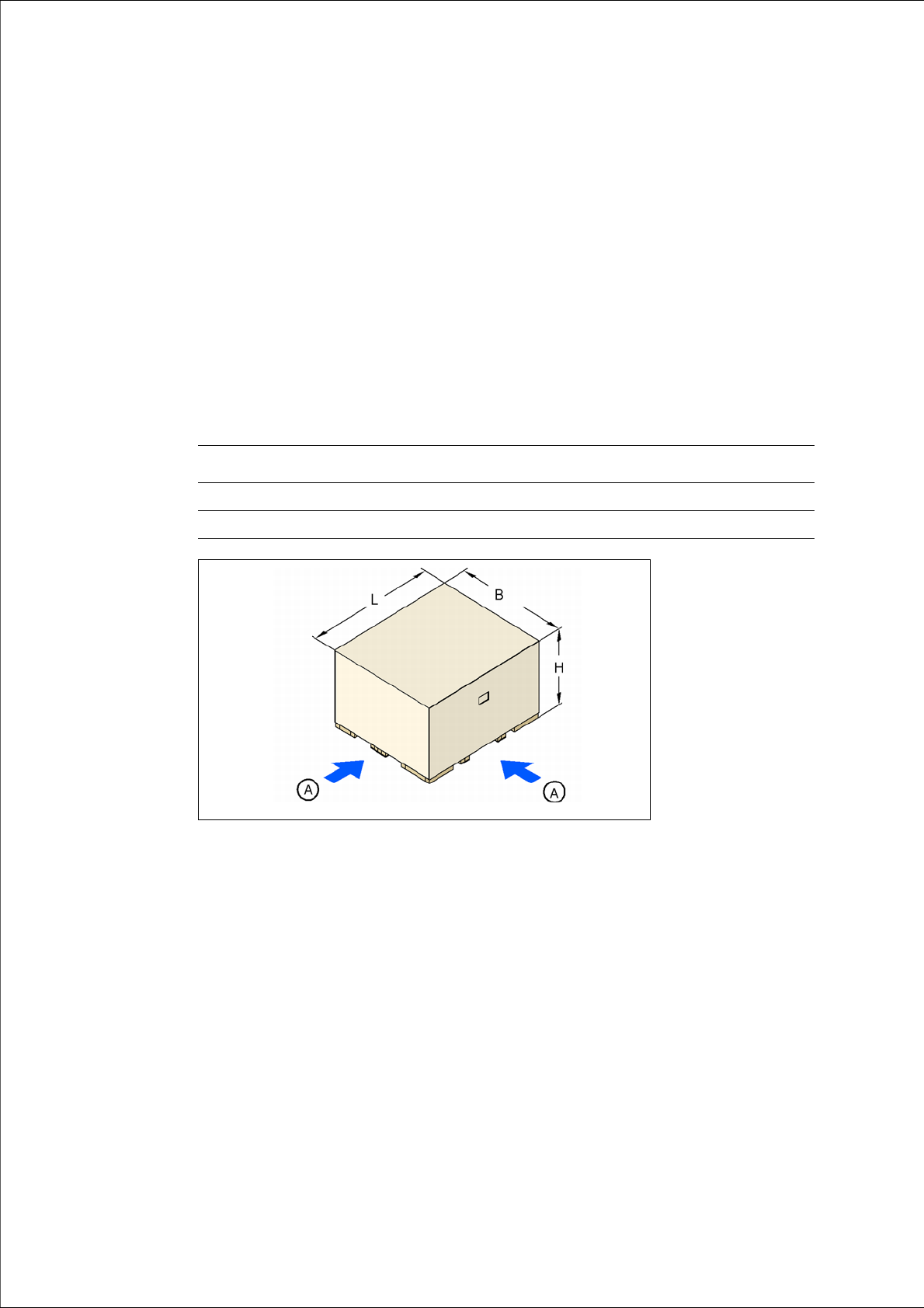

Bild 4.1 - 1 Transportlåda - mått i millimeter
(A) Lyftpunkter för gaffeltruck
Automat (L x B x H) Komponentvagn
Pall 2790 mm x 2404 mm 2060 mm x 1350 mm
Trälåda 2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
