4 Uppställning och driftsättning
4.1 Transport och leveranskonfiguration
4.1.1 Transportemballage
I Europas levereras automaten och komponentvagnen på träpallar invirade i plast. Utanför Europa
levereras automaten och komponentvagnarna i transportlådor i trä.
4.1.1.1 Transportemballagets mått
Pallarnas och trälådornas mått listas i tabellen nedan:
4
Bild 4.1 - 1 Transportlåda - mått i millimeter
(A) Lyftpunkter för gaffeltruck
Automat (L x B x H) Komponentvagn
Pall 2790 mm x 2404 mm 2060 mm x 1350 mm
Trälåda 2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.1 Transport och leveranskonfiguration Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
224
4.1.1.2 Den förpackade automatens vikt
De följande tabellerna innehåller viktangivelser för den leveransklara automaten inklusive för-
packning.
4
4.1.2 Kontroll av leveransen
Förvara automaten i förpackningen tills den nått rumstemperatur. I annat fall finns risk för kon-
dens.
Kontrollera leveransen för skador.
Kontrollera stötsensorerna på transportlådan.
Packa upp automaten och tillbehöret och kontrollera att leveransen är komplett (referensföl-
jesedel).
Dokumentera resultatet i installationsrapporten/leveransprotokollet.
4.1.3 Leveranskonfiguration
Vid leverans är automaten konfigurerad enligt följande:
– Transportspåren till dubbeltransportören har bredden inställd på 210 mm. Breddinställningen
är av betydelse för finjusteringen av automaten.
– Båda tangentborden är bortkopplade och demonterade.
– Båda skärmarna är demonterade.
– Båda signallamporna är demonterade.
– Alla portalaxlar är fixerade med transportsäkringar.
Automat Leverans i Europa Leverans med sjötransport
X-serie 4004 kg 4504 kg
Komponentvagn 470 kg 550 kg
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.1 Transport och leveranskonfiguration
225
4

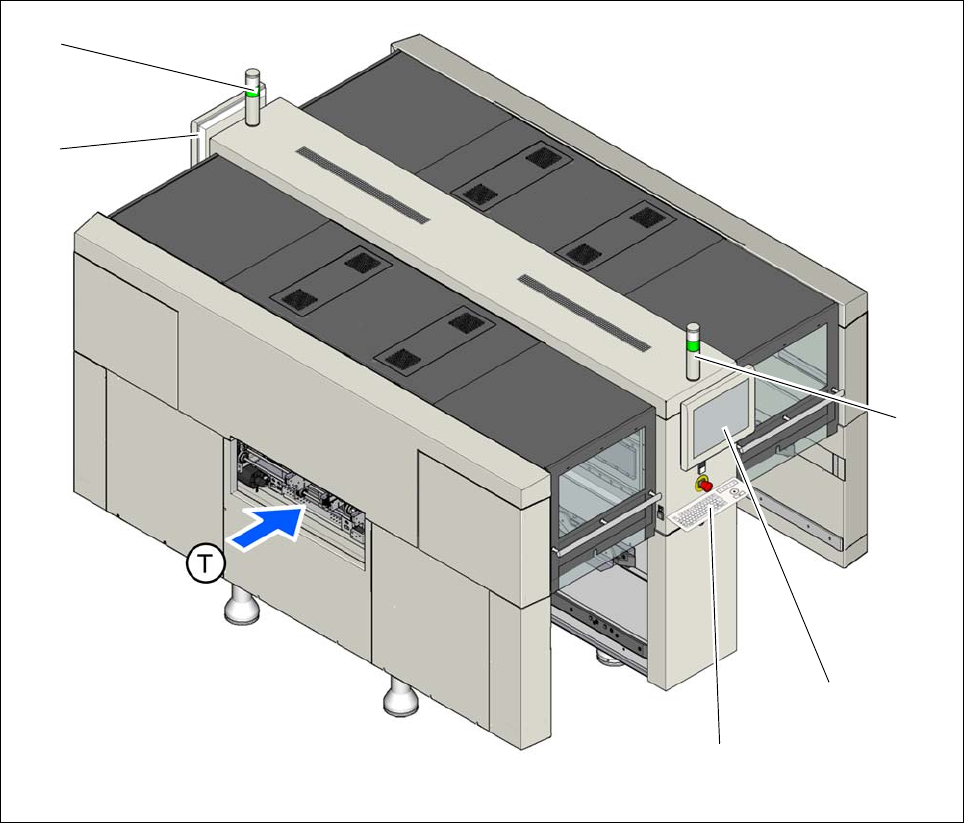

Bild 4.1 - 2 Leveranskonfiguration (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Signallampa (demonterad)
(2) Skärm (demonterad)
(3) Tangentbord (demonterat)
(T) Transportriktning för kretskort
(1)
(2)
(3)
(1)
(2)
