Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.2 Uppställningsplatsens infrastruktur
231
4.2 Uppställningsplatsens infrastruktur
4
4.2.1 Rekommendationer för underlaget
Automatens underlag måste vara fast och jämnt eftersom dynamiska krafter kan leda till vibratio-
ner på uppställningsplatsen när automaten är i drift. Vibrationernas styrka beror på underlagets
konstruktion. Under förutsättning att golvbelastningsparametrarna innehålls, är följande i princip
lämpligt:
– Stålbetong-täckkonstruktioner, t. ex. täckning i industrihallar
– Stålbetong-golvplattor, t. ex. betonggolv i industrihallar utan källare under.
– Rum med dubbelgolv, om mellanrummet har ett stabilt fundament. För dessa mellanfunda-
ment gäller samma uppställningskrav. De kan vara tillverkade av stålkonstruktioner eller av
betong.
4
4.2.1.1 Maximalt jämnt golv
Automatens underlag får luta max. 0,63 %. Det motsvarar en lutning på 5 mm på 800 mm (t.ex.
bredden av ett komponentbord).
4.2.1.2 Maskinvikt och ytlast
Värden för maskinvikt och ytlast finns i avsnitt 3.3.1, sidan 125.
4.2.2 Tryckluftsförsörjning
4.2.2.1 Kontroll av tryckluftsförsörjningen
Kontrollera att tryckluftsförsörjningen motsvarar de angivna maskinspecifikationerna (se tabellen
i avsnitt 3.2
, sidan 121).
Protokollera tryckluftsegenskaperna på uppställningsplatsen.
4
ANM
Se även dokumentet "Netz- och Druckluftkonfiguration für SMD-Anlagen" (tyska+engel-
ska, art.nr 00197548-xx) som medföljer leveransen av SIPLACE-automaten.
VARNING
Risk för skador!
Risk för skador från trycksatta tryckluftsledningar.
Lossa aldrig trycksatta tryckluftsledningar.
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
232
4.2.2.2 Tryckluftsanslutning på automaten
4

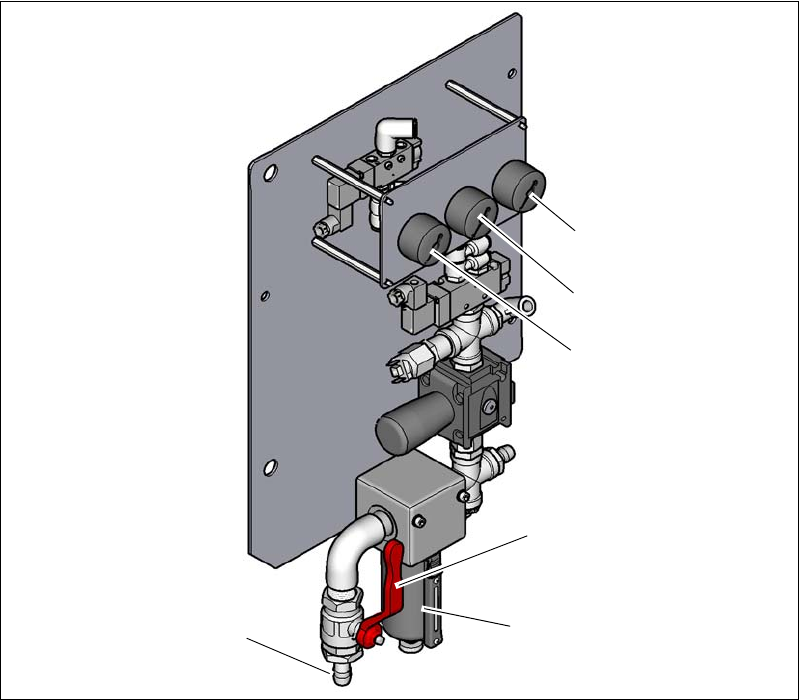

Bild 4.2 - 1 Automatens tryckluftsaggregat
Förklaring av bilden 4.2 - 1
(1) Manometer för försörjningstryck i maskinkomponenterna
börtryck: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(2) Manometer för försörjningstryck i portal 1 till 4
börtryck: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (indikeringsområde 0 - 1,0 MPa, 0 - 10 bar)
(3) Manometer för ingångstryck
börtryck: 0,5 - 1,0 MPa, 5 - 10 bar (indikeringsområde: 0 - 1,0 MPa, 0 - 10 bar)
(4) Avstängningskranen i läge "ÖPPEN"
(5) Tryckluftsfilter
(6) Tryckluftsanslutning
(6)
(1)
(2)
(3)
(5)
(4)
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.2 Uppställningsplatsens infrastruktur
233
4.2.3 Nätförsörjning
4

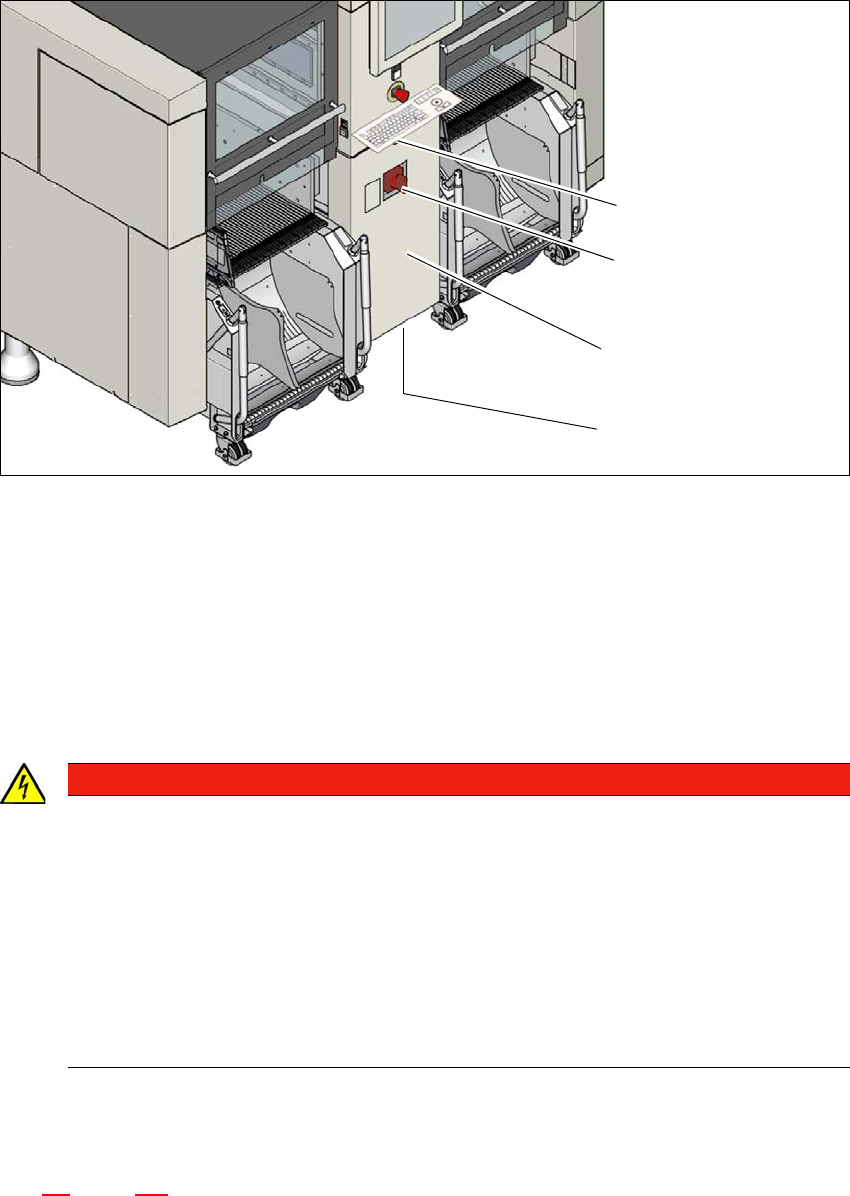

Bild 4.2 - 2 Strömförsörjningens placering på automaten (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Spärr
(2) Huvudströmbrytare med säkring mot återinkoppling
(3) Elaggregat (bakom täckkåpan)
(4) Nätkabel
4.2.3.1 Varningar
4
4.2.3.2 Kontroll av nätförsörjningen
Kontrollera att nätförsörjningen motsvarar de angivna maskinspecifikationerna (se tabellen i av-
snitt 3.2
, sidan 121).
(1)
(2)
(3)
(4)
FARA
Livsfarlig spänning!
Automaten matas med 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3 x 230 V~, 3 x 380 V~,
3 x 400 V~ resp. 3 x 415 V~ ± 5 %, 50/60 Hz nätspänning. Delar av anläggningen är
strömförande med livsfarlig spänning - även när huvudbrytaren är frånslagen.
Felaktig hantering av automaten kan leda till döden eller allvarliga skador samt stora ma-
terialskador.
Observera de gällande arbetarskydds- och DIN-föreskrifterna (särskilt EN 60204,
del 1 eller IEC 60204, del 1) och gällande bestämmelser i ditt land.
Endast personal med särskild behörighet får öppna kåporna till elaggregatet.
