4 Uppställning och driftsättning D riftsinstruktion SIPLACE X-serie 4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 706.1 SP1 U tgåva 10/2014 236 4.2.3.5 Anslutning av nätkabeln 4 Bild 4.2 - 5 Anslutningsd…
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.2 Uppställningsplatsens infrastruktur
235
4.2.3.4 Nätanslutning - leveranskonfiguration
Nätanslutningen är konfigurerad efter den aktuella nätförsörjningen vid leveransen.
– Maskinen är konfigurerad för 200 V AC, 220 V AC eller 230 V AC spänning.
Nätkabeln på maskinen har ingen kontakt. 4
4

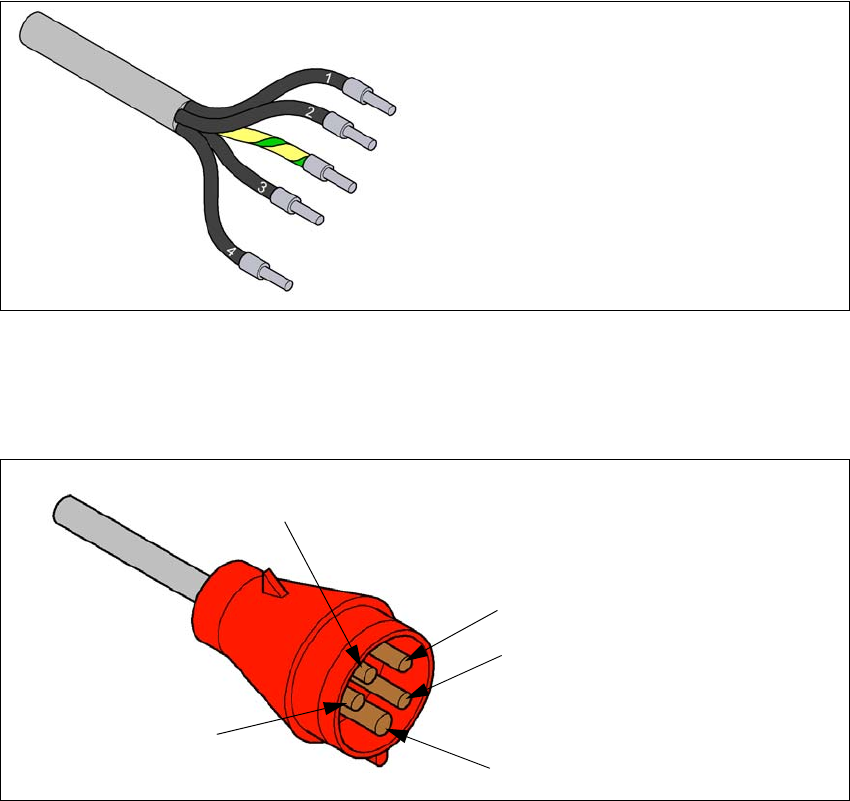

Bild 4.2 - 3 Ledarbeteckning på nätkabeln
– Maskinen är konfigurerad för 380V AC, 400V AC eller 415V AC spänning.
Nätkabeln på maskinen har en Cekon-kontakt. 4
4
Bild 4.2 - 4 Cekon-kontaktens kontaktschema
1 = (L1): trefas
2 = (L2): trefas
3 = (L3): trefas
4 = (N): nolledare
grön/gul = (PE): skyddsledare
PE
L1
L2
L3
N
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
236
4.2.3.5 Anslutning av nätkabeln
4
Bild 4.2 - 5 Anslutningsdon för nätkabelns anslutning
(1) Plintblock (växelströmstransformatorns primäranslutningar)
(2) Strömförsörjningsenhet
(3) Nätplintar
Kläm på en ändhylsa på varje ledare.
Dra elkabeln till nätplintarna (pos. 3).
Anslut kabeln i nätplintarna (pos. 3)
(L1): trefas 4
(L2): trefas 4
(L3): trefas 4
(N): nolledare 4
(PE): jordskyddsledare 4
Se till att böjradien är tillräckligt stor. Ledarna får inte vikas.
Fäst elkabeln med buntband.
(1)
(2)
(3)
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.2 Uppställningsplatsens infrastruktur
237
4.2.3.6 Kontroll av anslutningarna på växelströmstransformatorns T1 primärsida
Växelströmstransformatorns primärsida måste vara konfigurerad för den aktuella matningsspän-
ningen.
Kontrollera att växelströmstransformatorns primärsida är korrekt ansluten till plintblocket
(pos.1) för den aktuella matningsspänningen.
4
Bild 4.2 - 6 Anslutningsdon primärsida växelströmstransformator T1
(1) Plintblock med växelströmstransformatorns primäranslutningar
(2) Växelströmstransformator
4
I översikten nedan anges anslutningsalternativen för växelströmstransformatorns primärspän-
ning.
ANM
Elnätet i norra Japan (3 x 200 V~) och i USA
(3 x 208 V~) ansluts till plintarna för 3 x 204 V~.
(1)
(2)
