00197015-04_UM_X-Serie-S_SV - 第238页
4 Uppställning och driftsättning D riftsinstruktion SIPLACE X-serie 4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 706.1 SP1 U tgåva 10/2014 238 4 Anslutningsd on Spänning 1U1 415 VAC 1V1 415 VAC 1W1 415 …
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.2 Uppställningsplatsens infrastruktur
237
4.2.3.6 Kontroll av anslutningarna på växelströmstransformatorns T1 primärsida
Växelströmstransformatorns primärsida måste vara konfigurerad för den aktuella matningsspän-
ningen.
Kontrollera att växelströmstransformatorns primärsida är korrekt ansluten till plintblocket
(pos.1) för den aktuella matningsspänningen.
4

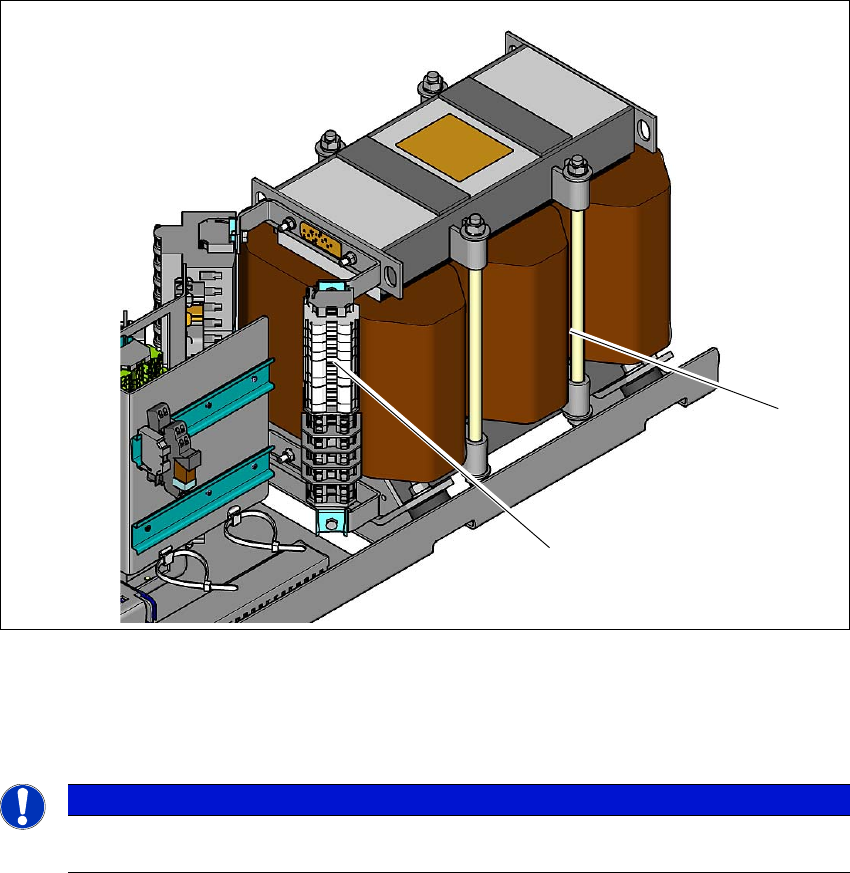

Bild 4.2 - 6 Anslutningsdon primärsida växelströmstransformator T1
(1) Plintblock med växelströmstransformatorns primäranslutningar
(2) Växelströmstransformator
4
I översikten nedan anges anslutningsalternativen för växelströmstransformatorns primärspän-
ning.
ANM
Elnätet i norra Japan (3 x 200 V~) och i USA
(3 x 208 V~) ansluts till plintarna för 3 x 204 V~.
(1)
(2)
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.2 Uppställningsplatsens infrastruktur Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
238
4
Anslutningsd
on
Spänning
1U1 415 VAC
1V1 415 VAC
1W1 415 VAC
3U3 400 VAC
3V3 400 VAC
3W3 400 VAC
4U4 380 VAC
4V4 380 VAC
4W4 380 VAC
5U5 230 VAC
5V5 230 VAC
5W5 230 VAC
6U6 220 VAC
6V6 220 VAC
6W6 220 VAC
7U7 204 VAC
7V7 204 VAC
7W7 204 VAC
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.2 Uppställningsplatsens infrastruktur
239
4.2.3.7 Kontrollera bryggorna för inkopplingsströmbegränsningen
Transformatorns (A2) inkopplingsströmbegränsning kopplas likadant för all matningsspänning.
Kontakterna måste vara anslutna till Input Voltage 230V.
4

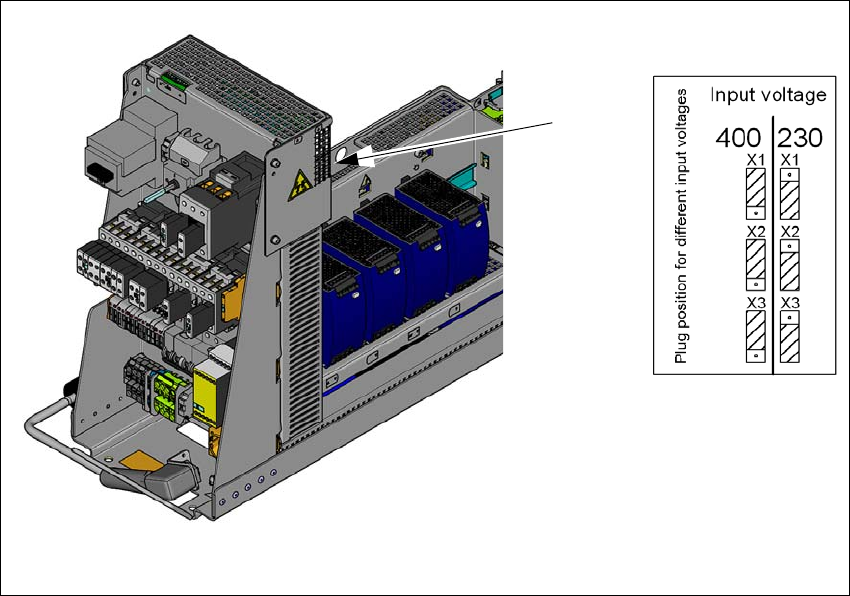

Bild 4.2 - 7 Placering av kretskort och stickanslutningar för inkopplingsströmbegränsningen
(1) Inkopplingsströmbegränsningens (A2) placering
(2) Konfigurationsschema
Kontrollera kontaktbeläggningen för transformatorns inkopplingsströmbegränsning. Kontak-
ten måste vara ansluten till Input Voltage 230V för all nätspänning.
(1)
(2)
