Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten 241 4.3.2 L yft och transportera automaten med gaffeltruck 4 Bild 4.3 - 1 K…
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
240
4.3 Uppställning av automaten
4.3.1 Varningar
4
4
4
4
4
VARNING
Följ gällande arbetarskyddsföreskrifter!
Endast SIPLACE-tekniker eller certifierad personal får ställa upp automaten och driftsät-
ta den.
Följ de gällande arbetarskyddsföreskrifterna om transport av tungt gods.
VARNING
Risk för skador vid monteringsarbeten på automatens undersida!
Vid monteringsarbeten på automatens undersida finns det risk för skador.
Fäst automaten på lämpligt sätt. Det räcker inte att använda en gaffeltruck.
VARNING
Risk för skador vid monteringsarbeten!
Om portalerna placeras på fel ställe vid monteringen begränsas det fria huvudutrymmet
och det kan leda till skador.
Se till att portalerna placeras över kretskortstransportområdet.
VARNING
Höjdinställning av automaten!
För höjdinställningen av automaten krävs två personer:
– En person utför monteringsarbetena.
– Den andra personen kontrollerar att den lyfta automaten står stadigt vid monte-
ringen.
VARNING
Klämrisk!
När automaten transporteras finns det risk att man klämmer fötterna.
Använd lämpliga skor.
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten
241
4.3.2 Lyft och transportera automaten med gaffeltruck
4

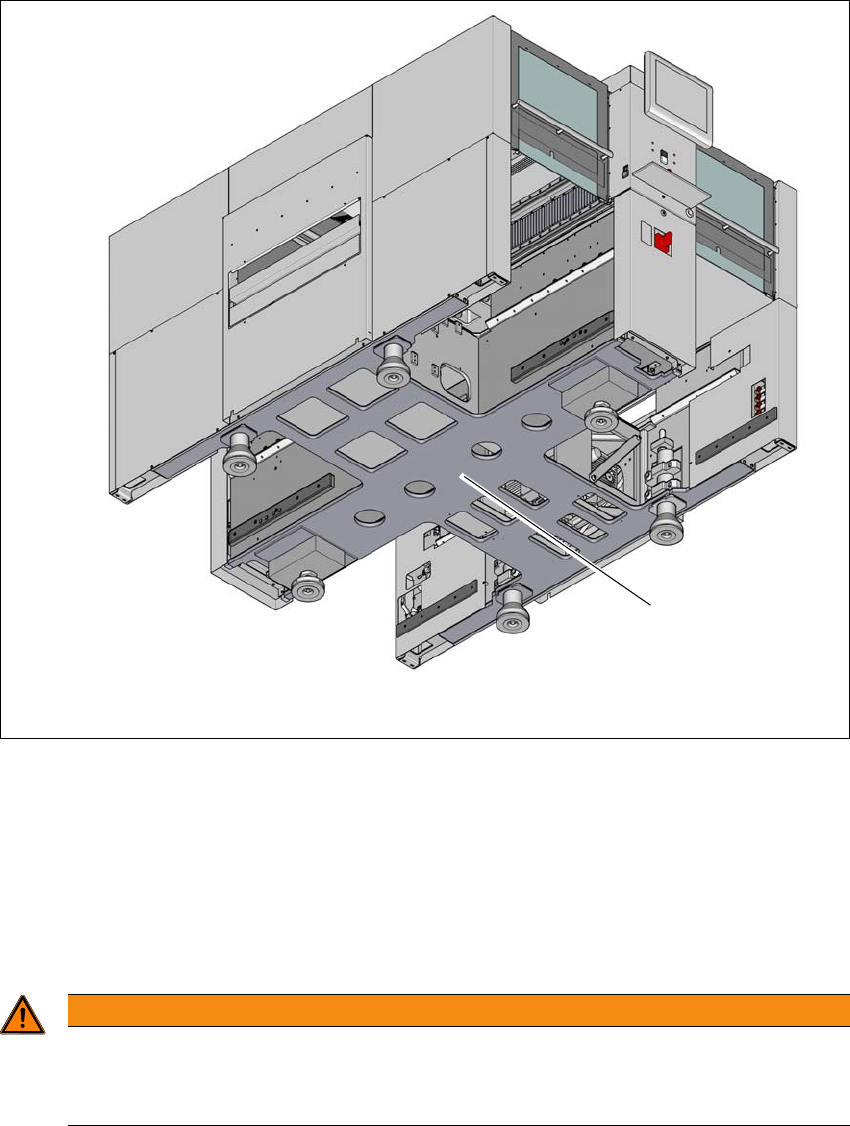

Bild 4.3 - 1 Kontaktyta - gaffel parallell med kretskortens transportriktning (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Kontaktyta för gaffeltruckens gafflar
Placera gaffeltrucken på tvären mot kretskortstransportörens riktning och öppna gafflarna så
mycket att automatens kontaktyta är jämnt fördelad på gafflarna.
Beakta noga följande punkter innan automaten lyfts, för att undvika förödande skador på automa-
ten:
4
VARNING
Gafflarnas riktning
– Gafflarna måste vara parallella med kretskortstransportören.
– Gafflarna måste vara riktade mot maskinens mitt.
(1)
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
242
4
4
4
4
VARNING
Risk för skador om gafflarna har för brett avstånd!
Om gaffelavståndet ökas så att automaten lyfts utanför kontaktytan kan det leda till att
maskinramen deformeras och att kablar och ledningar skadas.
Öppna bara gafflarna så mycket att de alltid är inom kontaktytan på maskinens un-
dersida (se bild 4.1 - 3
, sidan 229).
VARNING
Risk för skador vid ensidig belastning!
Om maskinfötterna belastas ensidigt t.ex. på grund av att automaten lutar kan maskin-
fötternas fästen deformeras.
Se till att gafflarna vid lyft av automaten blir likformigt belastade.
Använd ett fast underlag mellan gafflarna och automaten.
Be en medhjälpare observera lyftet av automaten och se till att den inte lutar åt si-
dan.
VARNING
Risk för skador!
Gängorna för maskinfötterna i automatramen kan skadas om den släpas på golvet eller
slår emot något.
Se till att alla maskinfötterna verkligen befinner sig över golvet vid transporten.
VARNING
Risk för skador på vakuumpumpens frånluftskanal!
I ytmonteringsområde 1 kan vakuumpumpar vara monterade. Frånluftskanalen sitter un-
der maskinstativet. Frånluftskanalen kan skadas vid transport med gaffeltruck.
Demontera frånluftskanalen innan automaten transporteras med gaffeltruck.
