4.3.4 Kretskortstransportörshöjd för automaten
Automaten kan ställas in för följande kretskortstransportörshöjder:
900 mm ± 15 mm 4
930 mm ± 15 mm (standardhöjd) 4
950 mm ± 15 mm (SMEMA-höjd) 4
4
4.3.5 Verktyg och hjälpmedel
För höjdinställningen av automaten behöver ni följande verktyg och hjälpmedel:
För höjdinställningen av automaten behöver ni följande verktyg och hjälpmedel:
– Skiftnyckel NV 36, art.nr 00096286-01
– Nyckelvidd 36 för skruven M24x2x120 för inställning av maskinfötternas höjd
– Haknyckel 135 - 145 för att justera maskinfötterna i mitten,
art.nr 00376519-xx
– Skiftnyckel NV 65, art.nr 00353827-0, nyckelvidd 65 för sexkantmuttern M24 på maskinfoten
i mitten
– Sexkantnyckel, strl. 10, art.nr 00373926-01 för insexskruvar M12x80 för att fästa distans-
stycken på maskinfötterna i mitten
– Sexkantnyckel, strl. 19, art.nr 00373928-01 för insexskruvar M24x90 för att provisoriskt fästa
klämstyckena på de fyra yttre maskinfötterna
– Momentnyckel med sexkantstift, storlek 19, åtdragningsmoment 130 Nm
för slutgiltig montering av de fyra yttre maskinfötterna
– Vattenpass: 0,02 mm/m noggrannhet
– Gaffeltruck (specifikation, se 4.1.4.3 på sidan 226).
– Transportsystem med luftkuddar: SIPLACE HSxx, art.nr 00119002-S01 (tillval)
ANM
Som kretskortstransportörshöjden betecknar man avståndet mellan överkanten av
kretskortstransportörsremmen och underkant av maskinfötterna.
Driftsinstruktion SIPLACE X-serie 4 Uppställning och driftsättning
Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014 4.3 Uppställning av automaten
245
4.3.6 Ställ in kretskortstransportörens höjd provisoriskt
Skjut in gaffeltruckens gafflar under automaten, se bild 4.3 - 2.
4

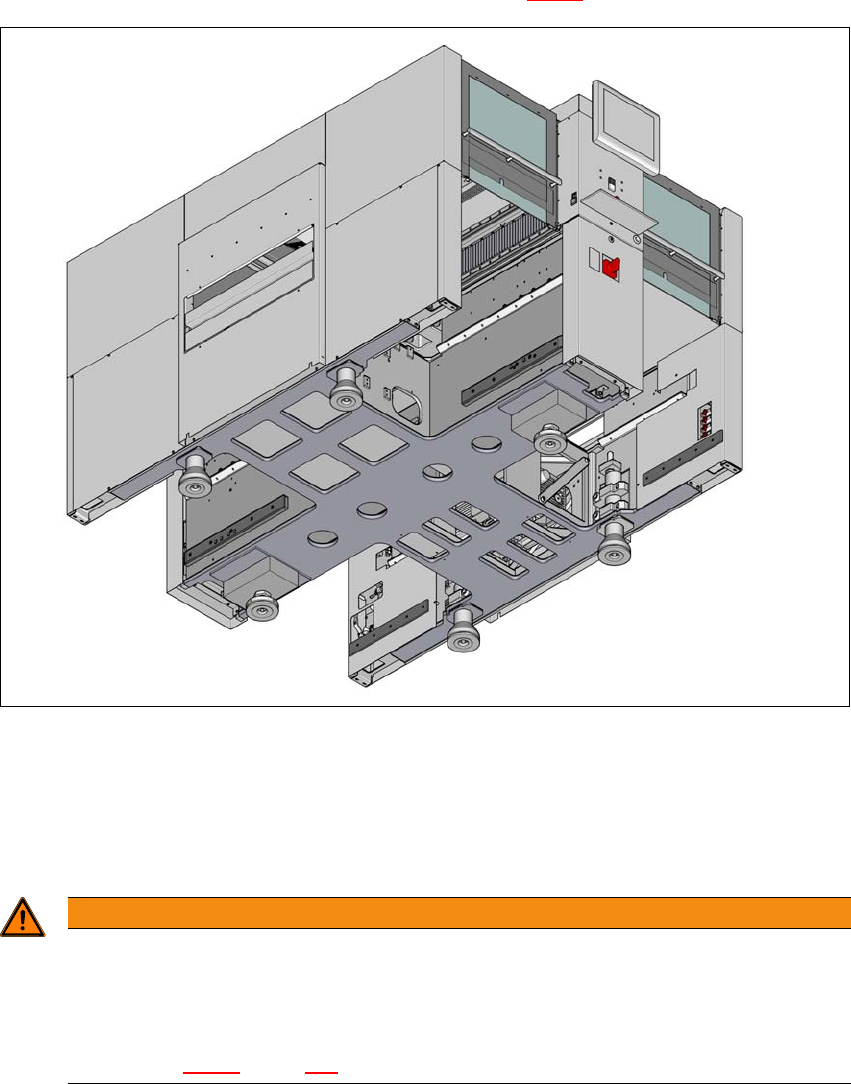

Bild 4.3 - 2 Kontaktytor - gaffel parallell med kretskortens transportriktning (SIPLACE X2 S/X3 S/X4 S som exempel)
(1) Kontaktytor för gaffeltruckens gafflar
Beakta noga följande punkter innan automaten lyfts, för att undvika förödande skador på automa-
ten:
4
VARNING
Risk för skador om gafflarna har för brett avstånd!
Maskinfötternas avstånd är 776 mm. Om gaffelavståndet ökas så att automaten lyfts i
maskinramens sidor, kan det leda till att maskinramen deformeras.
Öppna bara gafflarna så mycket att de alltid är i de båda maskinfötternas område
(se bild 4.3 - 2
, sidan 245).
4 Uppställning och driftsättning Driftsinstruktion SIPLACE X-serie
4.3 Uppställning av automaten Fr.o.m. programversion 706.1 SP1 Utgåva 10/2014
246
4
Lyft automaten ca 35 cm med gaffeltrucken. På så vis kan du inte skada fötterna om maskin-
fötterna sänks ner.
Automaten står på 6 fötter.
– 4 yttre maskinfötter (pos. 1 på bild 4.3 - 4
, sidan 247)
– Yttre maskinfot för kretskortstransportörshöjd 900, 930 och 950 mm,
439 mm lång, art.nr 03000890-02 (pos. 1 på bild 4.3 - 3
).
– 2 maskinfötter i mitten (pos. 2 på bild 4.3 - 4
, sidan 247) med 2 distansstycken (pos. 3 och
pos. 4 på bild 4.3 - 4
, sidan 247) för höjdinställning, om sådana behövs.
4

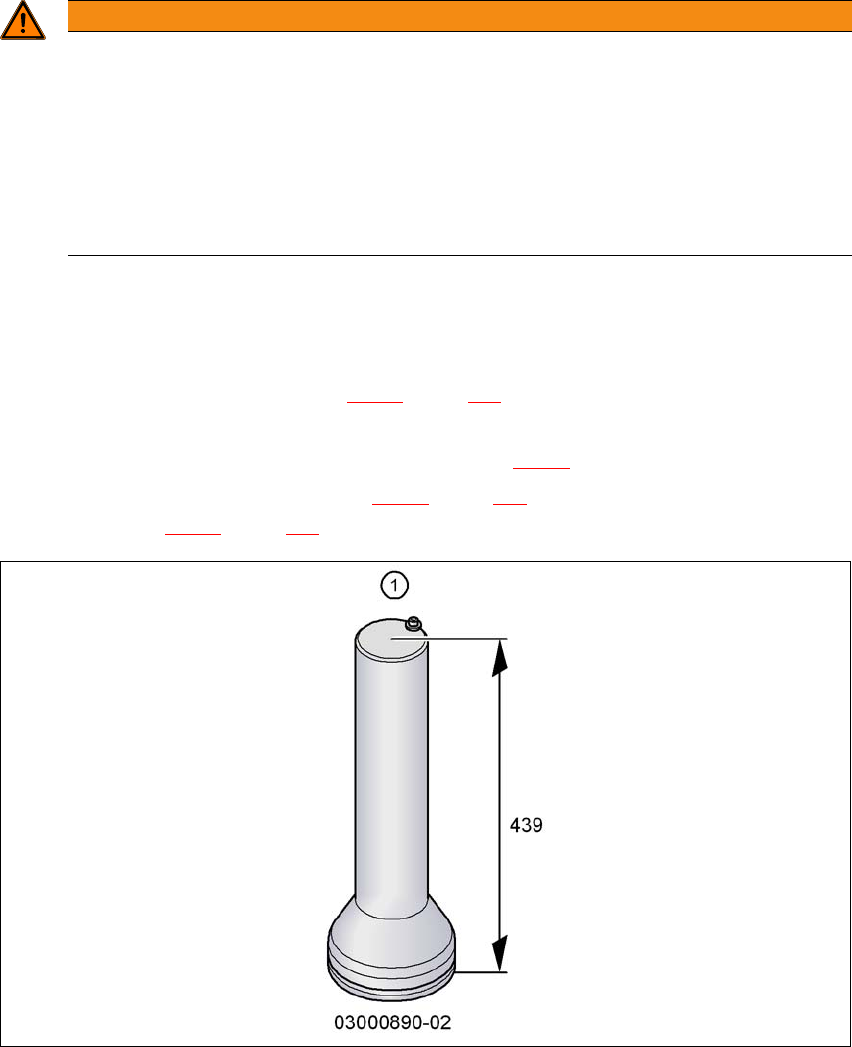

Bild 4.3 - 3 Yttre maskinfötter - två utföranden (mått i millimeter)
VARNING
Risk för skador vid ensidig belastning!
Om maskinfötterna belastas ensidigt t.ex. på grund av att automaten lutar kan maskin-
fötternas fästen deformeras.
Se till att gafflarna vid lyft av automaten blir likformigt belastade.
Använd ett fast underlag mellan gafflarna och automaten.
Be en medhjälpare observera lyftet av automaten och se till att den inte lutar åt si-
dan.
